Описание

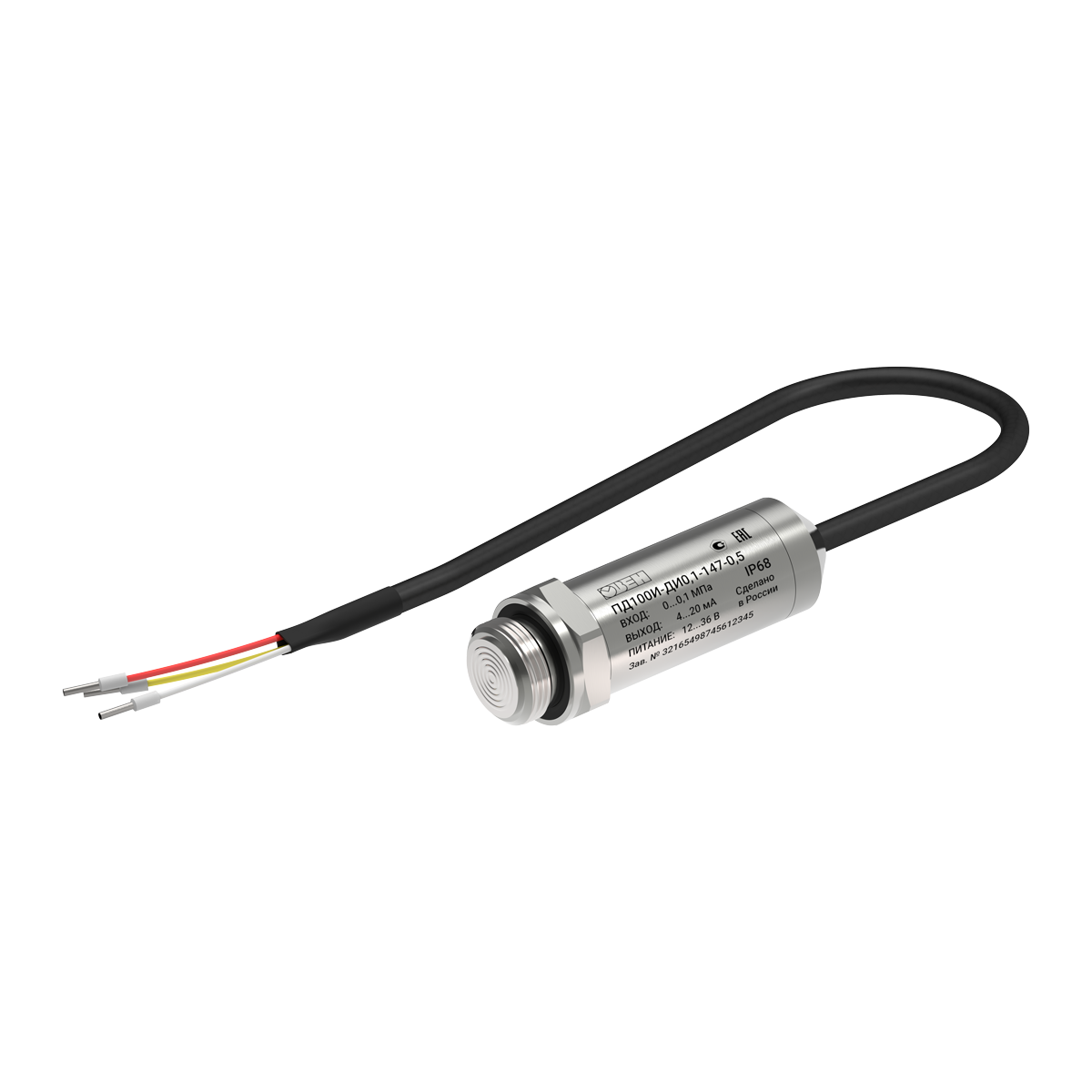

Малогабаритный датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии), с выходным сигналом 4…20 мА, с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем. Для связи сенсора с атмосферой в кабеле присутствует капилляр.
Преобразователь ПД100И предназначен для измерения давления на сетевых трубопроводах в затапливаемых тепловых камерах и колодцах, в помещениях с высокой влажностью, агрессивными парами, разъедающими контакты стандартных электроразъёмов, на оборудовании, подвергаемом мойке под давлением.
Среда измерения
Вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).
Отличительные особенности
- Высокая степень защиты IP68 – датчик может работать под слоем воды.
- Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
- Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
- Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного сенсора.
- Стабильное значение «ноля» преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений – от 0,01 до 2,5 МПа.
- Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Диапазон температур измеряемой среды: –20…+70 °С.
- Класс точности – 0,25 %; 0,5 %.
- Межповерочный интервал – 5 лет / 4 года.
Выбор модификации
Важно! Преобразователи давления поставляются со встроенным кабелем длиной от 1 до 500 метров. Если требуемой длины кабеля нет в таблице модификаций, отправьте запрос на адрес datchik@owen.ru.
| Модификация | Асессуары | Заказ | |||||
|---|---|---|---|---|---|---|---|
| ПД100И-ДВ0,1-187-0,5-5 | Вакуумметрическое | 0.1 | 0.5 | Штуцер с резьбой G1/4 | 5 |
20 191,00 ₽
|
|
| ПД100И-ДИ0,01-117-0,25-1 | Избыточное | 0.01 | 0.25 | Штуцер с резьбой M20x1,5 | 1 |
18 531,80 ₽
|
|
| ПД100И-ДИ0,04-117-0,5-10 | Избыточное | 0.04 | 0.5 | Штуцер с резьбой M20x1,5 | 10 |
22 570,00 ₽
|
|
| ПД100И-ДИ0,04-177-0,5-1 | Избыточное | 0.04 | 0.5 | Штуцер с резьбой G1/2 | 1 |
18 287,80 ₽
|
|
| ПД100И-ДИ0,1-117-0,25-1 | Избыточное | 0.1 | 0.25 | Штуцер с резьбой M20x1,5 | 1 |
18 531,80 ₽
|
|
| ПД100И-ДИ0,1-177-0,5-2 | Избыточное | 0.1 | 0.5 | Штуцер с резьбой G1/2 | 2 |
18 763,60 ₽
|
|
| ПД100И-ДИ0,16-117-0,5-10 | Избыточное | 0.16 | 0.5 | Штуцер с резьбой M20x1,5 | 10 |
22 570,00 ₽
|
* Информация на странице продукта не является публичной офертой
Технические характеристики
| Наименование | Значение |
| Выходной сигнал | 4…20 мА, 2-проводная схема «токовая петля» |
| Основная приведенная погрешность | 0,25; 0,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды | 0…+80 °С |
| Напряжение питания | 12…40 В постоянного тока, номинальное 24 В |
| Сопротивление нагрузки | 0…1,4 кОм (в зависимости от напряжения питания) |
| Максимальная потребляемая мощность | не более 0,9 Вт |
| Защита от подачи напряжения питания обратной полярности | есть |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
| Помехоустойчивость | класс А по ГОСТ 30804.6.2-2013 |
| Степень защиты корпуса | IP68 |
| Диапазон рабочих температур окружающего воздуха | –20…+80 °С |
| Атмосферное давление рабочее | 84,0…106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 5 лет / 4 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес датчика без упаковки / в упаковке / вес кабеля | 0,2 кг / 0,3 кг / 0,8 кг на 10 м |
| Штуцер для подключения к процессу | M20×1,5 манометрической формы
G1/2 манометрической формы G1/2 торцевая мембрана G1/4 М24х1,5 торцевая мембрана |
| Тип электрического соединения | кабель гидрометрический (неразъёмно) |
| Габаритный размер (без кабеля), не более | 92×27 мм |
| Перегрузочная способность | не менее 200 % от ВПИ |
| Предельное давление перегрузки | не менее 400 % от ВПИ |
Схемы подключения и габаритные размеры
Чертежи, схемы, модели
Модификации
Пример обозначения при заказе:
ОВЕН ПД100И-ДИ1,0-177-0,5-10
Это означает, что изготовлению и поставке подлежит преобразователь давления с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – избыточное 0…1,0 МПа, мембрана сенсора – нержавеющая сталь, присоединение к процессу – резьба G1/2, кабельный ввод со степенью защиты IP68, основная приведённая погрешность – 0,5 % ВПИ, гидрометрический кабель длиной 10 метров, межповерочный интервал 5 лет, с первичной поверкой.
Документация
| Документация | ||||
| Руководство по эксплуатации (краткое) ПД100И-1х7 | 2.78 MB | |||
| Руководство по эксплуатации датчика давления ПД100И | 14.44 MB | |||
| Описание типа средства измерений | zip | 2.06 MB | ||
| Сертификаты | ||||
| Декларация о соответствии на ПД100И | zip | 390.29 kB | ||
| Сертификат средств измерений ПД100И | Казахстан | zip | 320.37 kB | |
| Сертификат средств измерений ПД100И (МПИ для СЗМ – 1 год) | Беларусь | zip | 195.71 kB | |
| Сертификат средств измерений ПД100И (МПИ — 5 лет) | Россия. 56246-14 |
zip | 267.18 kB | |
| Сертификат промышленной безопасности на ПД100 | zip | 10.26 MB | ||
| Свидетельство о типовом одобрении ПД100-1Х5-ЕХ, ПД100И-1Х7 | Россия. 26.44.01.01550.120 |
zip | 1.68 MB | |
Комплектация
- Преобразователь давления ПД100И
- Паспорт и гарантийный талон
- Краткое руководство по эксплуатации
