Описание

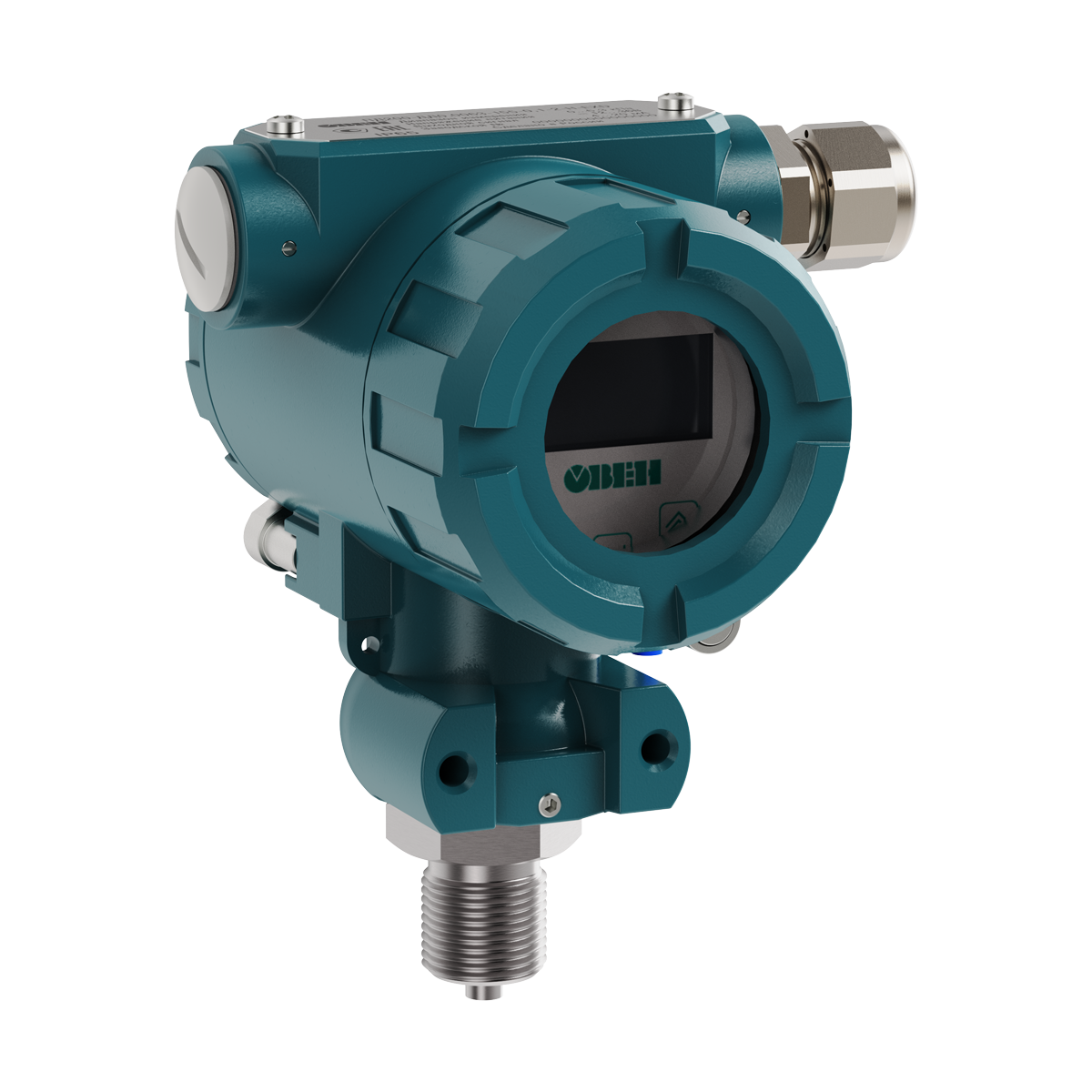

Датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с мембраной из нержавеющей стали, с выходным сигналом 4…20 мА. Датчик имеет «полевой» корпус и матричный ЖК-индикатор.
Преобразователи давления ПД100И предназначены для применения в составе систем автоматического регулирования и управления в энергетике, объектах нефтегазового хозяйства, производствах, находящихся в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ и производствах с агрессивными средами.
Среда измерения
Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S)
Отличительные особенности
- Удобство настройки и эксплуатации — графическая поворотная матричная ЖК-индикация с регулируемой подсветкой и линейной шкалой
- Перенастройка параметров датчика — перенастройка диапазона измерений до 1:5, корректировка точки 4 мА («нуля»), выбор размерности измеряемой величины
- Стабильное значение «ноля» преобразователя
- Датчик внесен в Государственный реестр средств измерения
- Бесплатная заводская первичная поверка
Основные характеристики
- Верхний предел измерений: от 0,0125 до 4 МПа.
- Тип измеряемого давления: избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Диапазон температур измеряемой среды: -40…+125 °С.
- Класс точности: 0,25 %; 0,5 %.
- Межповерочный интервал – 5 лет / 4 года.
Выбор модификации
| Модификация | Асессуары | Заказ | |||||
|---|---|---|---|---|---|---|---|
| ПД100-ДИ0,06-175-0,5 | Избыточное | 0.06 | 0.5 | Штуцер с резьбой G1/2 | Нет |
21 350,00 ₽
|
|
| ПД100-ДИ1,6-175-0,25 | Избыточное | 1.6 | 0.25 | Штуцер с резьбой G1/2 | Нет |
22 570,00 ₽
|
|
| ПД100И-ДА0,1-115-0,25-2 | Абсолютное | 0.1 | 0.25 | Штуцер с резьбой M20x1,5 | Есть |
25 376,00 ₽
|
|
| ПД100И-ДА0,1-175-0,25-2 | Абсолютное | 0.1 | 0.25 | Штуцер с резьбой G1/2 | Есть |
25 376,00 ₽
|
|
| ПД100И-ДА0,25-115-0,25-2 | Абсолютное | 0.25 | 0.25 | Штуцер с резьбой M20x1,5 | Есть |
25 376,00 ₽
|
|
| ПД100И-ДА0,25-175-0,25-2 | Абсолютное | 0.25 | 0.25 | Штуцер с резьбой G1/2 | Есть |
25 376,00 ₽
|
|
| ПД100И-ДА0,25-185-0,25-2 | Абсолютное | 0.25 | 0.25 | Штуцер с резьбой G1/4 | Есть |
25 376,00 ₽
|
* Информация на странице продукта не является публичной офертой
Технические характеристики
| Наименование | Значение |
| Выходной сигнал | 4…20 мА, 2-проводная схема «токовая петля» |
| Основная приведенная погрешность | 0,25 или 0,5 % ВПИ |
| Напряжение питания | 14…36 В постоянного тока (номинальное 24 В) |
| Верхний предел измерения | ДИ: от 0,016 МПа до 4 МПа
ДВ: от 0,016 МПа до -0,1 МПа ДИВ: от 0,0125 МПа до 2,4 МПа ДА: от 0,1 МПа до 2,5 МПа |
| Глубина перенастройки диапазона | До 1:5 |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность, не более | 0,9 Вт |
| Ток аварии | 21,5 мА |
| Устойчивость к механическим воздействиям | группа исполнения V2 по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Материал мембраны | Сталь EN 1.4435 |
| Помехоустойчивость | класс B по ГОСТ 30804.6.2-2013 |
| Диапазон рабочих температур измеряемой среды | -40…+125 °С |
| Диапазон рабочих температур окружающего воздуха | -40…+80 °С |
| Атмосферное давление рабочее | 84,0…106,7 кПа |
| Среднее время наработки на отказ | не менее 50 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 5 лет / 4 года |
| Методика поверки | КУВФ.406230.100 МП1 |
| Масса преобразователей | 1,0 кг |
| Штуцер для подключения давления | M20×1,5; G 1/2; G 1/4; M24×1,5 «торцевая мембрана». |
| Тип электрического соединителя | Винтовой клеммник и кабельный ввод М20×1,5 в полевой корпус |
| Перегрузочная способность | не менее 200 % от ВПИ |
| Предельное давление перегрузки | не менее 400 % от ВПИ |
Схемы подключения и габаритные размеры
Чертежи, схемы, модели
Модификации
Пример обозначения при заказе:
ОВЕН ПД100И-ДИ1,0-115-0,5-2
Это означает, что изготовлению и поставке подлежит преобразователь давления с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – ДИ (избыточное 0…1,0 МПа), мембрана сенсора – нержавеющая сталь, присоединение к процессу – резьба М20×1,5, полевой корпус с кабельным вводом, основная приведённая погрешность 0,5 % ВПИ, ЖК-индикация, межповерочный интервал 5 лет, с первичной поверкой.
