Описание
Важно! На данный момент для продаж доступны только модели ПДУ-П.1.50.М16-х и ПДУ-П.1.50.К.М16-х, с длиной штока – 50 мм и кабельным выводом от 1 до 120 м.

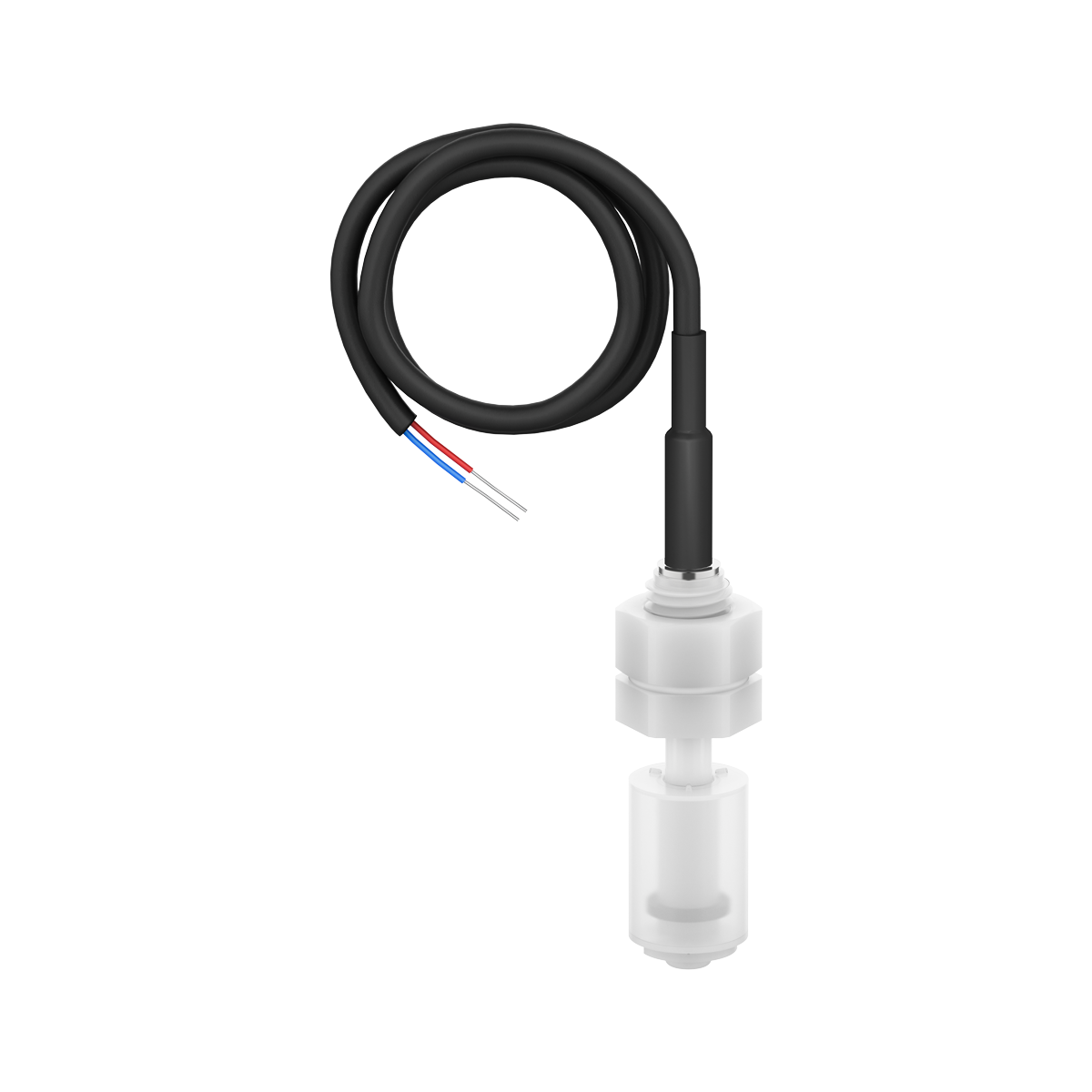

Поплавковый датчик уровня ПДУ-П предназначен для контроля (сигнализации) уровня химически агрессивных жидкостей путем замыкания (размыкания) геркона магнитным полем магнита, встроенного в перемещающийся по высоте поплавок.
Датчик применяется для сигнализации от 1 до 3 уровней уровня жидкостей, совместимых по своему химическому составу с материалами PVDF, PFA, FFKM.
Устройства поставляется в следующих вариантах:
- Резьбовые подключения к процессу: М16 (ПДУ-П.1.50.х.М16-х), М26×1,5 , G1, G1½ , G2
- Длиной штока от 50 до 3000 мм (на данный момент для продаж доступны только модели ПДУ-П.1.50.М16-х и ПДУ-П.1.50.К.М16-х, с длиной штока – 50 мм и кабельным выводом от 1 до 120 м.).
Устройство рассчитано на работу в диапазоне температур от -20 до +125 °С.
ПДУ-П найдет широкое применение в химической промышленности (кислоты, основания); пищевой (уксус, молочная кислота, пиво, лимонная кислота); добывающей (нефть, масло, смазочные материалы), а также в водоподготовке (хлорированная вода, гидрохлорид натрия, реагенты).
Для подключения к АСУ ТП датчики ОВЕН ПДУ-П снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров или разъемом DIN 43650 А.
Преимущества
- Использование высококачественных химически стойких материалов – поливинилденфторида (PVDF), фторполимера (PFA) и перфторэластомера (FFKM) – гарантирует надежную работу датчика с различными химически агрессивными жидкостями;
- Широкий диапазон рабочих длин и присоединений к технологическому процессу облегчает выбор оптимального датчика под конкретную задачу;
- Наличие кабельного вывода с кабелем AWG нужной длины или универсального DIN-разъёма облегчают и ускоряют подключение к сигнальной линии связи АСУ ТП;
- Расширенный температурный диапазон и высокая степень пылевлагозащиты обеспечивают стойкость к неблагоприятным условиям работы на объекте.
Технические характеристики
| Наименование | Значение | ||||
| ПДУ-П.1 | ПДУ-П.2 | ПДУ-П.3 | ПДУ-П.1Н | ПДУ-П.2Н | |
| Количество сигнализируемых уровней | 1 | 2 | 3 | 1 | 2 |
| Конструктивные параметры | |||||
| Материалы, контактирующие с рабочей средой: | |||||
| – материал штока датчика | PVDF (ПДУ-П.1.50.М16), PFA | PFA | |||
| – материал уплотнения | FFKM | FFKM | |||
| – материал штуцера, поплавка, ограничительного кольца | PVDF | PVDF | |||
| Подключение к АСУ ТП | Кабельный вывод AWG24* | Разъём DIN 43650 А | |||
| Степень защиты корпуса по ГОСТ 14254-2015 | IP65
IP68 (погружная часть) |
||||
| Характеристики надежности | |||||
| Средняя наработка на отказ, не менее | 1×106 срабатываний | ||||
| Средний срок службы, не менее | 8 лет | ||||
|
*Длина кабеля от 1 до 120 м. (указывается при заказе). |
|||||
Электрические характеристики датчика
| Наименование | Значение | ||
| ПДУ-П.1.М16-Г
ПДУ-П.1.М26×1,5-Г ПДУ-П.2.М26×1,5-Г ПДУ-П.1Н.G1 ПДУ-П.2Н.G1 ПДУ-П.1Н.G1,5 ПДУ-П.2Н.G1,5 |
ПДУ-П.1.G1-Г
ПДУ-П.2.G1-Г ПДУ-П.3.G1-Г ПДУ-П.1Н.G2 ПДУ-П.2Н.G2 |
||
| Коммутируемый ток | Постоянный
Переменный (частотой до 10 кГц |
||
| Максимальное коммутируемое напряжение | при постоянном токе | 180 В | 230 В |
| при переменном токе частотой до 10 кГц | 130 В | ||
| Максимальный коммутируемый ток (постоянный и переменный), не более | 0,5 А | 2,0 А | |
| Максимальная коммутируемая мощность, не более | 10 Вт/ВА | 30 Вт/ВА | |
Условия эксплуатации
Датчик предназначен для эксплуатации при следующих условиях:
- вид контролируемой среды – химически агрессивные жидкости не склонные к налипанию, в т.ч. вязкие, не агрессивные к материалам PVDF, PFA, FFKM;
- температура контролируемой среды – от минус 20 до плюс 125 °С;
- давление контролируемой среды – не более 0,2 МПа;
- плотность контролируемой среды, не менее:
- 0,6 г/см3 (для моделей ПДУ-П.1.L.Х.G1-Г, ПДУ-П.2.L.Х.L2.Х.G1-Г, ПДУ-П.3.L.Х.L2.Х.L3.Х.G1-Г, ПДУ-П.1Н.L.Х.G2, ПДУ-П.2Н.L.Х.L2.Х.G2);
- 0,9 г/см3 (для моделей ПДУ-П.1.50.М16, ПДУ-П.1.L.Х. М26х1,5-Г, ПДУ-П.2.L.Х.L2.Х.М26х1,5-Г, ПДУ-П.1Н.L.Х.G1, ПДУ-П.1Н.L.Х.G1,5, ПДУ-П.2Н.L.Х.L2.Х.G1, ПДУ-П.2Н.L.Х.L2.Х.G1,5);
- температура окружающего воздуха – от минус 50 до плюс 85 °С;
- верхнее значение относительной влажности окружающего воздуха – 100 %;
- атмосферное давление – от 84,0 до 106,7 кПа.
По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчик соответствует группе N2.
Габаритные и установочные размеры
Одноуровневые поплавковые датчики ОВЕН ПДУ-П
Двухуровневые поплавковые датчики уровня ОВЕН ПДУ-П
Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-П
Схемы подключения
Видео
Модификации
Одноуровневые химически стойкие датчики ПДУ-П с кабельным выводом
Одноуровневые химически стойкие датчики ПДУ-П с DIN-разъёмом
Двухуровневые химически стойкие датчики ПДУ-П с кабельным выводом
Двухуровневые поплавковые датчики ПДУ-П с DIN-разъёмом
Трехуровневые химически стойкие датчики ПДУ-П с кабельным выводом
Принцип работы датчика
Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита.
Датчики ОВЕН ПДУ-П производятся с нормально-разомкнутым и нормально-замкнутым контактом. Изменение уровня жидкости в резервуаре приводит к перемещению поплавка и замыканию/размыканию контакта датчика.
Документация
| Документация | |||
| Руководство по эксплуатации ПДУ-П | 9.61 MB | ||
| Руководство по эксплуатации (краткое) ПДУ-П.Х | 3.32 MB | ||
| Руководство по эксплуатации (краткое) ПДУ-П.ХН | 2.63 MB | ||
| Сертификаты | |||
| Декларация о соответствии на ПДУ-П | zip | 48.14 kB | |
| Экспертное заключение на ПДУ-П | zip | 5.1 MB | |
Комплектация
- Датчик
- Паспорт и гарантийный талон
- Руководство по эксплуатации
Цены
| цены указаны с НДС | ||
| ПДУ-П.1.50.М16-1 | 4 123,60 ₽ | |
| ПДУ-П.1.50.К.М16-1 | 4 123,60 ₽ | |
| ПДУ-П.1.50.М16-10 | 5 653,48 ₽ | |
| ПДУ-П.1.50.К.М16-10 | 5 653,48 ₽ | |
| ПДУ-П.1.50.М16-3 | 4 463,98 ₽ | |
| ПДУ-П.1.50.М16-80 | 17 553,36 ₽ | |
| ПДУ-П.1.50.М16-50 | 12 453,76 ₽ | |
| ПДУ-П.1.50.М16-110 | 22 654,18 ₽ | |
| ПДУ-П.1.50.К.М16-20 | 7 354,16 ₽ | |
| ПДУ-П.1.50.М16-25 | 8 203,28 ₽ | |
| ПДУ-П.1.50.М16-100 | 20 953,50 ₽ | |
| ПДУ-П.1.50.К.М16-5 | 4 803,14 ₽ | |
| ПДУ-П.1.50.К.М16-65 | 15 003,56 ₽ | |
| ПДУ-П.1.50.М16-120 | 24 353,64 ₽ | |
| ПДУ-П.1.50.М16-15 | 6 503,82 ₽ | |
| ПДУ-П.1.50.К.М16-7 | 5 143,52 ₽ | |
| ПДУ-П.1.50.К.М16-75 | 16 703,02 ₽ | |
| ПДУ-П.1.50.М16-60 | 14 153,22 ₽ | |
| ПДУ-П.1.50.К.М16-3 | 4 463,98 ₽ | |
| ПДУ-П.1.50.М16-70 | 15 853,90 ₽ | |
| ПДУ-П.1.50.К.М16-95 | 20 103,16 ₽ | |
| ПДУ-П.1.50.М16-40 | 10 753,08 ₽ | |
| ПДУ-П.1.50.К.М16-9 | 5 483,90 ₽ | |
| ПДУ-П.1.50.М16-9 | 5 483,90 ₽ | |
| ПДУ-П.1.50.К.М16-40 | 10 753,08 ₽ | |
| ПДУ-П.1.50.К.М16-60 | 14 153,22 ₽ | |
| ПДУ-П.1.50.М16-85 | 18 403,70 ₽ | |
| ПДУ-П.1.50.К.М16-85 | 18 403,70 ₽ | |
| ПДУ-П.1.50.М16-30 | 9 053,62 ₽ | |
| ПДУ-П.1.50.М16-7 | 5 143,52 ₽ | |
| ПДУ-П.1.50.М16-4 | 4 633,56 ₽ | |
| ПДУ-П.1.50.К.М16-115 | 23 503,30 ₽ | |
| ПДУ-П.1.50.К.М16-30 | 9 053,62 ₽ | |
| ПДУ-П.1.50.К.М16-105 | 21 803,84 ₽ | |
| ПДУ-П.1.50.К.М16-80 | 17 553,36 ₽ | |
| ПДУ-П.1.50.К.М16-50 | 12 453,76 ₽ | |
| ПДУ-П.1.50.М16-115 | 23 503,30 ₽ | |
| ПДУ-П.1.50.К.М16-6 | 4 973,94 ₽ | |
| ПДУ-П.1.50.М16-2 | 4 293,18 ₽ | |
| ПДУ-П.1.50.М16-95 | 20 103,16 ₽ | |
| ПДУ-П.1.50.М16-105 | 21 803,84 ₽ | |
| ПДУ-П.1.50.К.М16-2 | 4 293,18 ₽ | |
| ПДУ-П.1.50.М16-20 | 7 354,16 ₽ | |
| ПДУ-П.1.50.М16-75 | 16 703,02 ₽ | |
| ПДУ-П.1.50.К.М16-45 | 11 603,42 ₽ | |
| ПДУ-П.1.50.М16-5 | 4 803,14 ₽ | |
| ПДУ-П.1.50.К.М16-70 | 15 853,90 ₽ | |
| ПДУ-П.1.50.М16-65 | 15 003,56 ₽ | |
| ПДУ-П.1.50.М16-45 | 11 603,42 ₽ | |
| ПДУ-П.1.50.К.М16-120 | 24 353,64 ₽ | |
| ПДУ-П.1.50.К.М16-90 | 19 254,04 ₽ | |
| ПДУ-П.1.50.К.М16-110 | 22 654,18 ₽ | |
| ПДУ-П.1.50.М16-55 | 13 304,10 ₽ | |
| ПДУ-П.1.50.М16-90 | 19 254,04 ₽ | |
| ПДУ-П.1.50.М16-6 | 4 973,94 ₽ | |
| ПДУ-П.1.50.К.М16-35 | 9 903,96 ₽ | |
| ПДУ-П.1.50.К.М16-15 | 6 503,82 ₽ | |
| ПДУ-П.1.50.К.М16-4 | 4 633,56 ₽ | |
| ПДУ-П.1.50.К.М16-8 | 5 313,10 ₽ | |
| ПДУ-П.1.50.М16-35 | 9 903,96 ₽ | |
| ПДУ-П.1.50.К.М16-100 | 20 953,50 ₽ | |
| ПДУ-П.1.50.К.М16-25 | 8 203,28 ₽ | |
| ПДУ-П.1.50.М16-8 | 5 313,10 ₽ | |
| ПДУ-П.1.50.К.М16-55 | 13 304,10 ₽ | |
