Описание
Отводы-охладители являются вспомогательной арматурой, предназначенной для снижения температуры жидкой рабочей среды с целью обеспечения устойчивой и корректной работы измерительных приборов на трубопроводных и промышленных магистралях.
В случае измерения давления среды с температурой, превышающей допустимую рабочую, перед прибором рекомендуется устанавливать отвод-охладитель.
Конструктивно отводы-охладители подразделяются на типы:
- петлевые (ОС200);

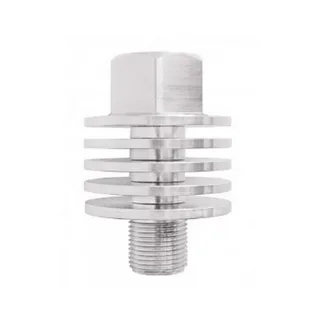

- радиаторные (ОС70, ОС100).
Отвод тепла измеряемой жидкости осуществляется посредством теплообмена с окружающей средой. У охладителя радиаторного типа отвод тепла осуществляется через внешние стороны пластин, а у охладителя петлевого типа — через петли.
Отводы-охладители из нержавеющей стали широко применяются в пищевой, химической и нефтехимической промышленности, теплотехнических системах.
40
на входе охладителя, °C
260 (для OC70-OX50)
280 (для OC100-OX28)
350 (для OC100-OX50)
300 (для ОС200-ОХ50)
M20×1,5 или G½
Наружная / внутренняя
Нержавеющая сталь 08Х18Н10
0,38 (для OC70-OX50)
0,35 (для OC100-OX28)
0,89 (для OC100-OX50)
0,51 (для ОС200-ОХ50)
ТУ 4218-001-4719015564-2015
Цена
| Тип | Резьба присоединения | Цена с НДС, руб. |
|---|---|---|
| OC70-OX50 | внутренняя G½ — наружная G½ внутренняя М20×1,5 — наружная М20×1,5 |
2770 |
| OC100-OX28 | 3145 | |
| OC100-OX50 | 3595 | |
| OC200-OX50 | 4445 |
