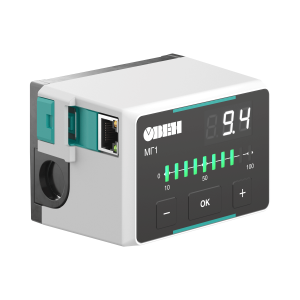

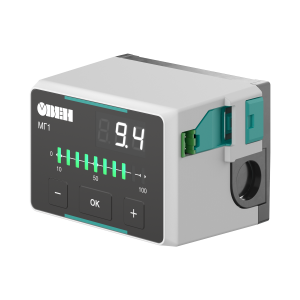

ОВЕН МГ1 топочный автомат горения

Технические характеристики

Параметр Характеристика
Питание контроллера
Тип напряжения Переменное VAC
Номинальное напряжение 230 VAC
Допустимый диапазон напряжения 90-265 VAC
Потребляемая мощность Не более 12 ВА
Цепь питания Легкосъемный предохранитель (5×20) на блок питания
Входы
Тип входов Дискретные, аналоговый
Период обновления значений всех входов 100 мс (DI), < 10 мс (AI)
Аналоговый вход
Количество аналоговых входов 1
Тип аналогового входа Токовый
Диапазон измерения аналогового входа 0…300 мкА
Дискретность аналогового входа 0,1 мкА
Защиты От перегрузок (30% от диапазона измерения), от КЗ, от переполюсовки, электростатики, от высоковольтных разрядов
Дискретные входы
Количество дискретных входов 3
Тип напряжения питания дискретных входов Переменное VAC
Допустимый диапазон напряжения входов 90-260 VAC
Выходы
Количество выходов 5
Тип выходов Дискретные (тип — релейные)
Коммутационная способность 5А при 230 VAC
Жизненный цикл > 250 000 срабатываний
Дополнительно Функциональное реле для перевода устройства в безопасное состояние
Корпус

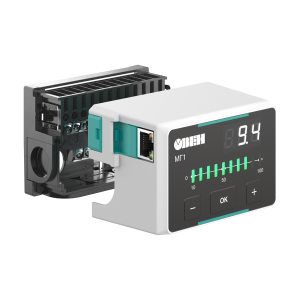

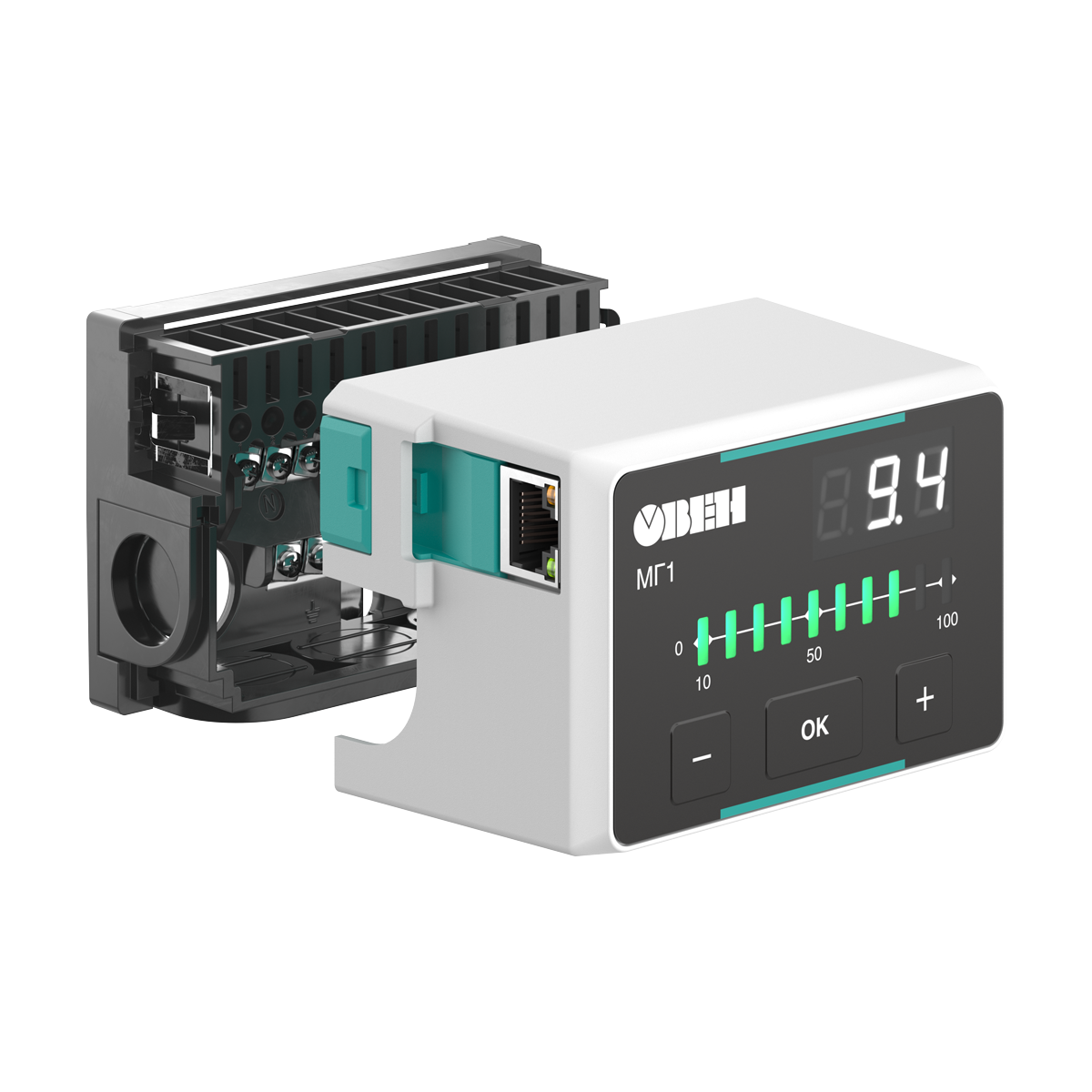

Особенности Устройство состоит из 2-х основных частей – блок управления и отдельно контактная площадка, крепление на защелках
Размеры корпуса прибора Размеры корпуса прибора
Размеры контактной площадки Размеры контактной площадки
Степень защиты IP40
Разъемы Ножевые
Индикация и управление

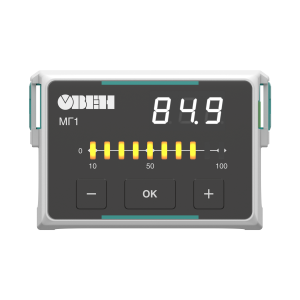

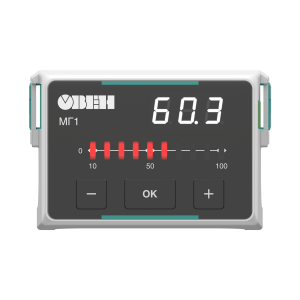

Индикатор Трехразрядный семисегментный белый
Индикация аналогового входа 10-позиционная трехцветная светодиодная линейка
Кнопки 3 шт.:«+», «-», «ОК»
Интерфейсы и настройка
RS-485 (Slave) – поумолчанию MB-RTU, на съемных клеммах
USB 2.0 – поумолчанию Type-C, ОВЕН
Ethernet – опционально (замена RS-485) MB-TCP, разъем встроен в корпус
Защита паролем Настройка через ОВЕН Конфигуратор защищена паролем
Условия эксплуатации
Температурная устойчивость До 60 °C

Назначение контактов клеммника

№ клеммы Функция Обозначение Состояние Расшифровка
1 AI FSV Пламя есть: выше порога включения

Пламени нет: ниже порога отключения

Пламя неустойчивое: ниже порога сигнализации

 Датчик пламени
2 питание N Питание нейтраль
3 DO М 0: Двигатель выключен

1: Двигатель включен

 Двигатель вентилятора воздуха
4 DO V1 0: Клапан без питания (закрыт)

1: Клапан запитан (открыт)

 Первая ступень
5 DO V2 0: Клапан без питания (закрыт)

1: Клапан запитан (открыт)

 Вторая ступень
6 DI PS1 0: Давление есть

1: Давления нет

 НЗ контакт датчика давления. Только для наддувной горелки
CPI 0: Цепь безопасности разорвана

1: Цепь безопасности замкнута

 Цепи безопасности. Только для атмосферной двухступенчатой горелки
Не контролируется Для конфигурации с атмосферной одноступенчатой горелкой контроль отсутствует
7 DO Z 0: Трансформатор зажигания в состоянии покоя

1: Трансформатор зажигания активирован

 Трансформатор зажигания
8 DI EK 0: Кнопка отжата

1: Кнопка нажата

 Кнопка дистанционного сброса блокировки
9 DO SA 0: Задвижка закрывается и остается закрытой

1: Задвижка открывается и остаётся открытой

 Привод задвижки
ZV 0: Клапан без питания (закрыт)

1: Клапан запитан (открыт)

 Клапан запальника
10 DO HL 0: Аварийной сигнализации нет

1: Аварийная сигнализация активирована

 Аварийная сигнализация
11 DI PS2 0: Давление есть

1: Давления нет

 НО контакт датчика давления
12 питание L Питание фаза

Схема подключения

Схема подключения МГ1

Описание

Топочный автомат горения МГ1 предназначен для автоматизации процесса розжига и контроля горения промышленных газовых наддувных и атмосферных горелок.

В РАЗРАБОТКЕ!

Управление горелками:
  • 1- и 2-ступенчатыми горелками малой и средней мощности.
  • Модулируемыми горелками малой и средней мощности.
Режимы работы
Горелки могут работать как в прерывистом,
так и в постоянном режиме.
Контроль пламени
Осуществляется с использованием датчиков:
  • Ионизационный электрод.
  • Фотодатчик инфракрасного свечения пламени.
  • Ультрафиолетовый датчик контроля голубого пламени.
Индикация
МГ1 совмещает в себе функцию индикации уровня пламени.

Основные преимущества

Параметризация
Параметризация
Гибкая настройка: контроллер позволяет настраивать каждый параметр, включая параметры горения. Это дает возможность адаптировать работу устройства под конкретные условия.
Простота использования: настройка осуществляется через бесплатную программу ОВЕН Конфигуратор. Подключение через USB Type-C делает процесс настройки быстрым и удобным.
Универсальность
Универсальность
Широкая совместимость: контроллер поддерживает работу с 1- и 2-ступенчатыми, модулируемыми, наддувными и атмосферными горелками. Это делает его универсальным решением для различных задач.
Поддержка разных режимов: контроллер работает с горелками как в прерывистом, так и в постоянном режиме, что расширяет возможности его применения.
Индикация
Индикация
Полный контроль: сегментный индикатор показывает текущий режим работы, уровень пламени и ошибки. Это обеспечивает полную информацию о состоянии системы.
Удобная диагностика: трехцветная десятисегментная светодиодная шкала отображает уровень пламени, облегчая контроль и диагностику работы горелки.
Диспетчеризация
Диспетчеризация
Дистанционное управление: контроллер позволяет отслеживать и управлять параметрами через RS-485 или Ethernet с использованием протоколов ModBus RTU или TCP. Это упрощает интеграцию в системы автоматизации.
Безопасная настройка: параметры горения настраиваются только через USB Type-C с аутентификацией пользователя, что предотвращает несанкционированные изменения.
Безопасность
Безопасность

Контроллер оснащен функциями безопасности:

  • контроль нагрузки на выходах;
  • контроль залипания реле;
  • монитор питания;
  • защита от короткого замыкания;
  • контроль перегрева и зависания.

Система ПАЗ (противоаварийная защита) предотвращает аппаратные аварии и обеспечивает надежную работу.

Архивация и логирование
Архивация и логирование
Контроллер ведет журнал изменений и аварий, записывает действия пользователя и восстанавливает данные после сбоев. Это облегчает анализ работы и диагностику системы.

Основные возможности

Управление розжигом горелки
Контроллер ОВЕН МГ1 автоматически запускает горелку. Перед запуском он проверяет:
  • Корректность заданных настроек горения.
  • Наличие питания и уровень напряжения.
  • Состояние реле давления воздуха.
  • Затемненность датчика пламени и отсутствие постороннего света.
  • Состояние цепей безопасности.
  • Сигнал с датчика пламени.
  • Состояние реле, заслонок и клапанов.
  • Температуру контроллера.
  • Обрывы и короткие замыкания в цепях.

Эти проверки снижают риск аварий и обеспечивают надежную работу системы.

Контроль горения
Контроллер отслеживает параметры горения в реальном времени:
  • Уровень пламени.
  • Тягу в топке.
  • Давление газа.
Другие важные показатели. Для контроля пламени используются ионизационные электроды и фотодатчики (инфракрасные или ультрафиолетовые).
Автоматический повторный розжиг
При затухании пламени или сбоях процесса розжига контроллер перезапускает горелку. Настройки позволяют задать количество повторных запусков.
Контроль аварий
Контроллер следит за состоянием всех узлов системы. При аварии он активирует систему безопасности. Вся информация фиксируется в журнале для анализа.
Блокировка горения
При критических сбоях контроллер блокирует горелку, чтобы предотвратить повреждения и обеспечить безопасность.
Перезапуск через 24 часа
После 24 часов работы контроллер автоматически перезапускает горелку для проверки систем. Функцию можно отключить в настройках.
Внешнее управление
Контроллер поддерживает управление через RS-485 или Ethernet. Это позволяет интегрировать его в системы автоматизации и управлять горелкой удаленно.
Проверка настроек
Перед запуском контроллер проверяет все пользовательские настройки. Если найдены ошибки, система блокируется, и на индикатор выводится сообщение.
Логирование действий и параметров
Контроллер фиксирует все изменения настроек и параметры работы горелки. Это позволяет отслеживать и анализировать работу системы.
Архивация данных
Контроллер сохраняет оперативные данные в энергонезависимой памяти. Архивы помогают анализировать историю работы и прогнозировать поведение системы.
Аппаратная диагностика системы
Контроллер постоянно диагностирует:
  • Напряжение питания.
  • Состояние реле.
  • Короткие замыкания.
  • Температурные режимы.
Он выявляет обрывы внешних и внутренних цепей, перегрев, отсутствие нагрузки и залипание реле, что помогает предотвратить аварии и поддерживать систему в рабочем состоянии.

Области применения

Управление розжигом и горением

Котельные установки
Котельные установки
Промышленные печи
Промышленные печи
Энергетика
Энергетика
Сельское хозяйство
Сельское хозяйство
Пищевая промышленность
Пищевая промышленность
Нефтехимическая промышленность
Нефтехимическая промышленность

Пример применения

Пример применения МГ1 топочный автомат горения

Компонент Назначение Функция
Датчик пламени Измеряет интенсивность пламени Чем больше пламя, тем выше сигнал
Дискретный датчик давления Контролирует наличие тяги в топке Обеспечивает работу системы в безопасном режиме, размыкает цепь при отсутствии тяги
Термореле Следит за температурой Размыкает цепь питания контроллера МГ1 при достижении заданной температуры
Аварийное термореле Следит за аварийной температурой Размыкает цепь питания контроллера МГ1 при достижении аварийной температуры
Сброс аварии Сброс аварийного состояния системы Функция восстановления работы системы после устранения причины аварии
Привод задвижки Управляет положением воздушной заслонки Регулирует подачу воздуха в горелку для поддержания процесса горения
Первая ступень Управление первой ступенью работы горелки Открытие/закрытие первой ступени для начального этапа горения
Вторая ступень Управление второй ступенью работы горелки Открытие/закрытие второй ступени для усиленного горения
Клапан запальника Запуск основного пламени Открывается одновременно с первым клапаном для поджига основного пламени
Трансформатор зажигания Создает искру для поджига Обеспечивает искру для розжига факела
Вентилятор Обеспечивает наддув воздуха в горелку Поддерживает горение, подавая необходимое количество воздуха в систему
Сигнализация Оповещение об аварийном состоянии Включается при переходе системы в аварийное состояние
