Описание

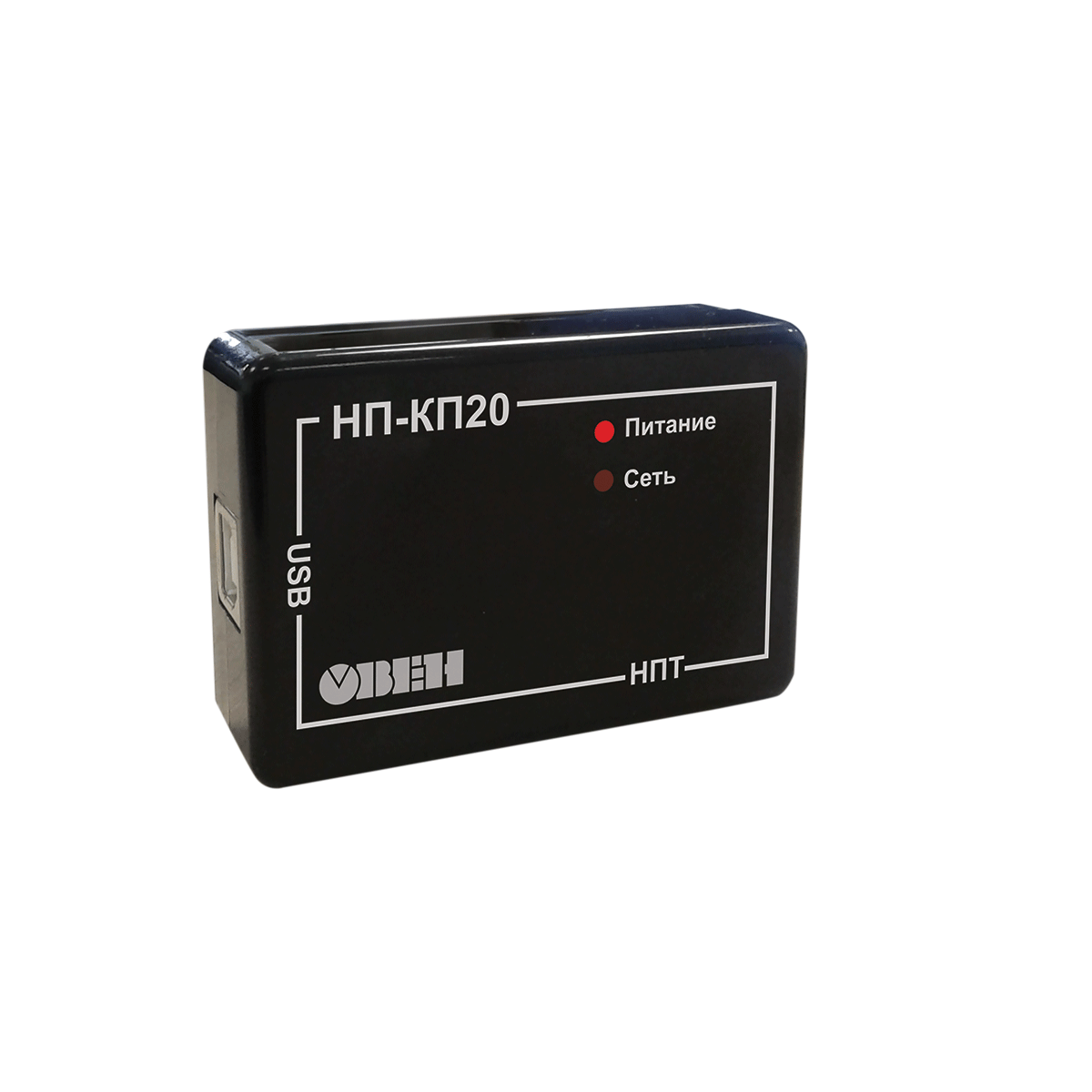

ОВЕН НП-КП20 предназначен для взаимного преобразования интерфейсов USB и UART. Позволяет подключать к ПК через USB и настраивать устройство НПТ-2: задавать тип датчика, задавать диапазон преобразования и другие настройки при помощи конфигуратора НПТ-2.
Основные отличительные характеристики
- Взаимное преобразование интерфейсов USB и UART.
- Создание виртуального COM – порта.
- Питание от шины USB
Список поддерживаемых приборов
- НПТ2
Технические характеристики
| Наименование | Значение |
| Питание | |
| Постоянное напряжение (на шине USB), В | от 4,75 до 5,25 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Интерфейс USB | |
| Стандарт интерфейса | USB2.0 |
| Длина линии связи с внешним устройством, м, не более | 1,5 |
| Скорость обмена данными | до 115200 бит/с |
| Используемые линии передачи данных | D+, D- |
| Приемо-передатчик UART | |
| Длина линии связи с внешним устройством, м не более | 0,3 |
| Количество подключаемых приборов | 1 |
| Используемые линии передачи данных | RX, TX |
| Горячее включение | допускается |
| Корпус | |
| Габаритные размеры, мм | 66×46×22 |
| Степень защиты | IP20 |
| Масса, г, не более | 50 |
| Гальваническая изоляция | |
| USB — UART | Отсутствует |
Схемы подключения
Схема подключения НП-КП20 к НПТ
1 – Комплектный кабель «USB 2.0 тип А-В, 1,5м»
2 – Комплектный кабель «КШ8
Документация и ПО
| Документация | ||||
| Руководство по эксплуатации АС7 (ПР-КП20, НП-КП20) | 1.03 MB | |||
| Сертификаты | ||||
| Декларация о соответствии на НП-КП20 | zip | 371.39 kB | ||
| Декларация о соответствии на ПР-КП20 и НП-КП20 | ТР ТС 037/2016 | zip | 331.89 kB | |
| ПО | ||||
| Драйвер НП-КП20 | zip | 5.18 MB | ||
Комплектность
Комплектность поставки НП-КП20
- Прибор НП-КП20
- Диск с программным обеспечением
- Кабель «USB 2.0 тип А-В, 1,5м»(экранированный)
- Комплектный кабель «КШ8»
- Паспорт и руководство по эксплуатации
- Гарантийный талон
Цены
| цены указаны с НДС | ||
| НП-КП20 | 4 227,30 ₽ | |
