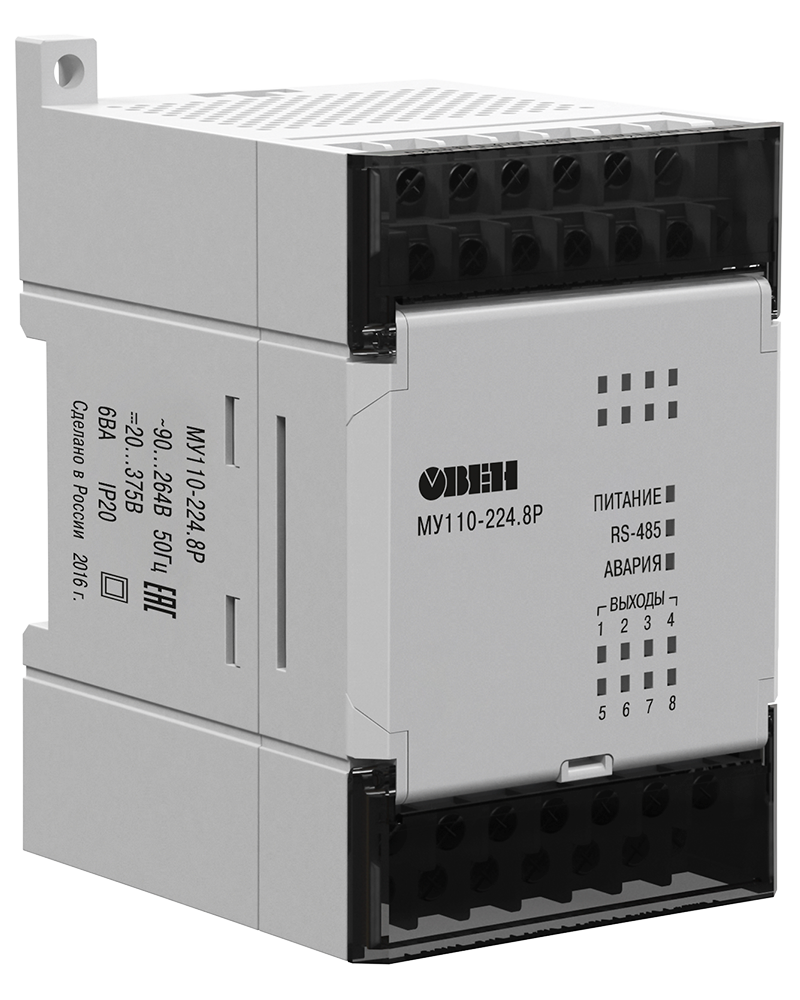

Описание
Модули предназначены для управления по сигналам из сети RS-485 встроенными дискретными выходами, используемыми для подключения исполнительных механизмов с дискретным управлением.
С 1 сентября 2022 года обновленные модули H/W v2.0 МУ110-16К(Р) и МУ110-8К(Р) поставляются с новой версией прошивки (подробнее).
С 1 марта 2024 года обновленные модули H/W v2.0 МУ110-32Р поставляются с новой версией прошивки (подробнее).
Встроенное ПО модулей H/W v2.0 несовместимо с модулями, выпущенными до версии H/W v2.0.
Обновление модулей дискретного вывода
| Серия МУ110 | Статус |
| МУ110-16Р H/W v2.0 | 1 сентября 2022 года проведено обновление |
| МУ110-16К H/W v2.0 | |
| МУ110-8Р H/W v2.0 | |
| МУ110-8К H/W v2.0 | |
| МУ110-32Р H/W v2.0 | 1 марта 2024 года проведено обновление |
Основные отличия обновленной версии
| Параметр | Мх110 H/W v2.0 | Мх110 |
| ПО для настройки | OWEN Configurator (Modbus RTU) | Конфигуратор Мx110 (ОВЕН) |
| Поддерживаемые протоколы | Modbus RTU/ASCII, ОВЕН | Modbus RTU/ASCII, ОВЕН, DCON |
| Счётчики импульсов дискретных входов | Энергозависимые | Энергонезависимые |
| Восстановление заводских настроек | Сбрасываются на заводские при включении питания с переключателем 2 (3 для МВ110-8А) в положении ON | Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON |
| Режим «жесткой логики» для модулей ввода/вывода | Нет | Да |
| Поддерживаемые функции записи по протоколу Modbus | 0x10 | 0x10, 0x0F |
| Доступ к сетевым параметрам по протоколу Modbus | Да | Нет |
| Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу ModBus | Да | Нет |
Особенности
- Встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
- Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза из линейки Пх210)
Конфигурирование
Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4).
Программное обеспечение для настройки модулей
Технические характеристики
| Модификация | МУ110-224.8К | МУ110-224.16К | МУ110-224.8Р | МУ110-224.16Р | МУ110-24/220.32Р |
 |
 |
 |
 |
 |
|
| Выходы | |||||
| Количество выходов | 8 DO | 16 DO | 8 DO | 16 DO | 32 DO |
| Тип выходов | транзисторная оптопара n-p-n типа | электромагнитное реле | |||
| Характеристики дискретных выходов (DO) | |||||
| Максимальная нагрузочная способность дискретных выходов | 400 мА (при постоянном напряжении не более =60 В) | 4 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4)
4 А (при постоянном напряжении не более =24 В) |
3 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4)
3 А (при постоянном напряжении не более =30 В) |
||
| Питание | |||||
| Тип питания | универсальное ~230 В/=24 В | зависит от модификации | |||
| Напряжение питания | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц
или постоянное: =18…30 В (номинальное =24 В) |
МУ110-220.32Р: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц
МУ110-24.32Р: =18…30 В (номинальное =24 В) |
|||
| Потребляемая мощность | не более 6 ВА | не более 12 ВА | не более 6 ВА | не более 12 ВА | не более 25 ВА |
| Конструктивное исполнение | |||||
| Габаритные размеры | (63×110×75) ±1 мм | (140×114×75) ±1 мм | |||
| Степень защиты | IP20 | ||||
| Монтаж | на DIN-рейку / на стену | ||||
| Условия эксплуатации | |||||
| Температура окружающего воздуха | -10…+55 °С | ||||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | ||||
| Комплектность | |||||
| Модуль | 1 шт. | ||||
| Паспорт / Гарантийный талон | 1 экз. | ||||
| Краткое руководство по эксплуатации | 1 экз. | ||||
Схемы подключения
Общий чертеж
Схема подключения к выходным элементам типа электромагнитное реле
FAQ
Аксессуары
| Наименование | Изображение | Применение | Заказать |
| КК12 |  |
Комплект съемных клеммых колодок с невыпадающими винтами (2×12).
Поставляется в комплекте с Мх110. Показать список
|
|
| КК24 |  |
Комплект съемных клеммных колодок с невыпадающими винтами (2×24).
Поставляется в комплекте с Мх110. Показать список
|
Чертежи, схемы, модели
Документация и ПО
Проекты
Используемая продукция ОВЕН:
Используемая продукция ОВЕН:
+2
Используемая продукция ОВЕН:
Используемая продукция ОВЕН:
+4
Цены
| Стандартные позиции (цены указаны с НДС) | ||
| МУ110-224.16Р
230VAC/24VDC, 16xDO(Р)
|
16 836,00 ₽ | |
| МУ110-224.8Р
230VAC/24VDC, 8xDO(Р)
|
10 919,00 ₽ | |
| МУ110-224.8К
230VAC/24VDC, 8xDO(К)
|
10 919,00 ₽ | |
| МУ110-24.32Р
24VDC, 32xDO(Р)
|
27 389,00 ₽ | |
| МУ110-224.16К
230VAC/24VDC, 16xDO(К)
|
16 836,00 ₽ | |
| МУ110-220.32Р
230VAC, 32xDO(Р)
|
27 389,00 ₽ | |
