Мембранные разделители сред химически стойкие, штуцерное присоединение

Описание

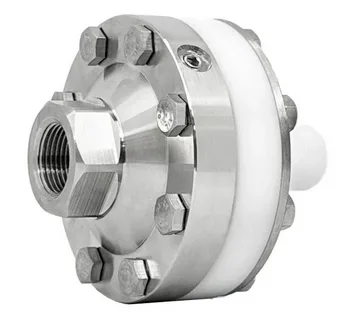

Тип РМ (штуцерное присоединение). Мембранные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами.  Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.

Область применения: все отрасли промышленности, где требуется защита прибора.

При поставке разделителя РМ в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

Диапазон рабочих давлений, МПа
РМ-Х11-Н/Ф ТМ 0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1
ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9
РПД-И* 0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1
РПД-ИВ* −0,1…0,15 / 0,3 / 0,5 / 0,9
РД** −0,05…0,3; −0,07…0,6; −0,02…0,8; 0,1…1
РДД** 0,05…0,2 / 0,4; 0,1…0,6
РМ-Х11-Ф/Ф ТМ 0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1
РПД-И* 0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1
Диапазон рабочих температур, °C

В соответствии с выбранным средством измерений, но не выше 150°C

Материал верхнего фланца

Нержавеющая сталь 08Х17Н13М2 (исполнение Н/Ф)
Фторопласт (PTFE) (исполнение Ф/Ф)

Материал нижнего фланца

Фторопласт (PTFE)

Материал мембраны

Фторопласт (PTFE)

Диаметр проходного отверстия, мм

10

Резьба присоединения

К средству измерений — внутренняя M20×1,5 или G½
К процессу — наружная М20×1,5 или G½

Заливное отверстие

Исполнение Н/Ф — есть
Исполнение Ф/Ф — нет

Разделительная жидкость

ПМС-20 (ГОСТ13032-77)

Объем, вытесняемый под действием максимального давления, мл

2,5

Дополнительная погрешность вносимая разделителем

±0,5% (компенсируется настройкой средства измерений)

Варианты поставки

— без средства измерений
— в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТМВ — кроме завальцованных, РПД-И*, РПД-ИВ*)
— в сборе с соеди­ни­тельным рукавом (длина 2 / 3 / 4 / 5 м)*** и средствами измерений (ТМ, ТМВ — кроме завальцованных, РПД-И*, РПД-ИВ*)

Техническая документация

ТУ 4212-004-4719015564-2013



* — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25
** — возможно прямое соединение через 1 или 2 капиллярные трубки
*** — до 1 МПа

При объединении РД или РДД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!

ЧертежиМонтаж и эксплуатацияДокументыКарта заказаPDFАналогиF.A.Q.Где купить?

Мембранные разделители сред РМ-Х11

Тип Размер, мм Присоединение Присоединение к средству измерений — к процессу Цена с НДС, руб.
РМ-Х11-Н/Ф Ø80 штуцерное внутренняя М20×1,5 (G½) — наружная М20×1,5 (G½) 14210
РМ-Х11-Ф/Ф
 16680

Дополнительные опции

Наименование услуги Тип Цена с НДС, руб.
Объединение разделителя с ТМ (ТВ, ТМВ) Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных) 230
Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных) и рукавом 500
Объединение разделителя с РД-2Р, РДД-2Р Разделитель с РД-2Р, РДД-2Р, в том числе с капиллярными трубками 410
Объединение разделителя с РПД-И, РПД-ИВ Разделитель с РПД-И*, РПД-ИВ* 250
Разделитель с РПД-И*, РПД-ИВ* и рукавом 420
Точечная фиксация сваркой комплектов
(только РМ-Х11-Н/Ф)		 РМ с ТМ (ТВ, ТМВ) 21 серии 200
РМ с ТМ (ТВ, ТМВ) 21 серии и соединительным рукавом
РМ с ТМ (ТВ, ТМВ) 21 серии и отводом-охладителем
Ремонт комплектов с Разделителем, с повторным гидрозаполнением Разделитель с ТМ (ТВ, ТМВ) от 430
Разделитель с РПД

* — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25

Сопутствующие товары
