Описание

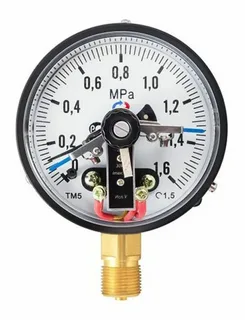

Тип ТМ (ТВ, ТМВ), серия 10, IP54. Манометры с электроконтактной приставкой с повышенной пылевлагозащищенностью предназначены для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).
Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
Особенностью данного исполнения является повышенная защита от внешних воздействий (IP54).
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
100, 150, 160*
* — под заказ
1,5
| ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ** | −0,1…0 |
| ТМВ*** | −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
** — только исполнение I, II, V.
*** — только исполнение I, II, V, VI
Окружающая среда: −60…+60
Измеряемая среда: −50…+150
Одноконтактная: Исп. I (ОЗ — ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ)
Двухконтактная: Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ)
−220, ~380
1
30 Вт, 50 В·А
С магнитным поджатием, серебряное покрытие
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
±4
Медный сплав
(100 МПа — сталь 38ХМ)
Нержавеющая сталь 08Х17Н13М2,
медный сплав
IP54, сталь 10, цвет черный
Сталь 10, цвет черный
Алюминий, шкала черная на белом фоне
Органическое
Медный сплав
(100 МПа — сталь 30 с никелевым покрытием)
Через DIN-разъем сзади на корпусе (100 МПа — штепсельное)
Радиальное
G½ или М20×1,5
2 года
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Подробнее
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-510.05 IP54 | 100 | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ / М20×1,5 | радиальное | 3185 |
| 0…16 / 25 / 40 / 60 | 3590 | |||||
| 0…100 | 5680 | |||||
| ТМ-610.05 IP54 | 150 / 160* | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | 3670 | |||
| 0…16 / 25 / 40 / 60 | 3980 | |||||
| 0…100 | 8955 |
Исполнение — I-VI
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТВ-510.05 IP54 | 100 | 1,5 | −0,1…0 | G½ / М20×1,5 | радиальное | 3185 |
| ТВ-610.05 IP54 | 150 / 160* | 3820 |
Только исполнение I, II, V
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМВ-510.05 IP54 | 100 | 1,5 | −0,1…0,06 | G½ / М20×1,5 | радиальное | 3810 |
| −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | 3185 | |||||
| ТМВ-610.05 IP54 | 150 / 160* | 3820 |
Только исполнение I, II, V, VI
* — под заказ
Дополнительные опции
| Наименование услуги | Тип | Цена с НДС, руб. |
|---|---|---|
| Объединение с разделителем РМ (РМ-Н11, РМ-С10, РМ-В10, РМ-Х11, РМ-С21) | ТМ, ТМВ, ТВ | 230 |
| ТМ, ТМВ, ТВ + рукав | 500 | |
| Объединение с разделителем РМ-ФМ41 | ТМ | 310 |
| Объединение с разделителем РМ (РМ-М31, РМ-К11) | ТМ (ТМВ) | 310 |
| Задний фланец, с установкой |
ТМ (ТМВ)-510.05 | 175 |
| ТМ (ТМВ)-610.05 | 125 | |
| Передний фланец с кольцом, с установкой | ТМ (ТВ, ТМВ)-510.05 / 610.05 | 175 / 220 |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМ (ТВ, ТМВ) | 40 / 50 |
| Демпфер для манометра (внутренний) | ТМ (ТВ, ТМВ) | 20 |
| Исполнение штуцера с резьбой NPT | ТМ (ТВ, ТМВ) | +10% к стоимости прибора |
| Индивидуальная шкала | ТМ (ТВ, ТМВ) | +10% к стоимости прибора |
| Свидетельство о поверке к нумерованному прибору | ТМ (ТВ, ТМВ) | 130 |
| Протокол поверки к нумерованному прибору | ТМ (ТВ, ТМВ) | 130 |
| Индивидуальный паспорт на нумерованный прибор | ТМ (ТВ, ТМВ) | 100 |
| Обезжиривание прибора под кислород (+паспорт + знак О2 на циферблате) | ТМ (ТВ, ТМВ) | 160 |
| Нанесение на циферблат индивидуальных знаков | ТМ (ТВ, ТМВ) | 25 |
| Первичная заводская поверка | ТМ (ТВ, ТМВ) | бесплатно |
| Периодическая поверка | ТМ (ТВ, ТМВ) | 195 |
| Пломбировка манометра (под заказ) | ТМ (ТВ, ТМВ) | 25 |
| Ремонт | ТМ (0–1,6 МПа) | от 315 |
| ТМ (2,5–40 МПа) | от 395 | |
| ТМ (60–100 МПа) | от 410 | |
| ТВ | от 410 | |
| ТМВ | от 560 | |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ (ТВ, ТМВ) | индивидуально |
