Описание

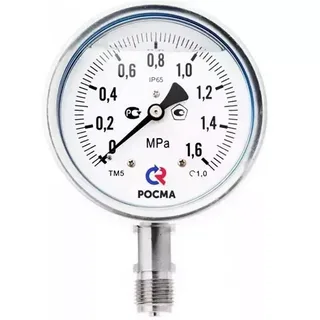

Тип ТМ (ТВ, ТМВ), серия 21. Манометр коррозионностойкий применяется для измерения избыточного, вакуумметрического и мановакуумметрического давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.
При измерении давления с высокими динамическими нагрузками необходимо заполнить манометр глицерином или силиконом.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
40, 50, 63, 100, 150, 160*
* — под заказ
| Ø40, 50 | 2,5 |
| Ø63 | 1,5 |
| Ø100, 150, 160 | 1,0 |
| ТМ | Ø40, 50 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 |
| Ø63 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | |
| Ø100, 150, 160 | 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | |
| ТВ | Ø40, 63, 100, 150, 160 | −0,1…0 |
| ТМВ | Ø63 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| Ø100, 150, 160 | −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы, 130% шкалы для ТМ-521 и ТМ-621
Окружающая среда:
−60…+60 (без заполнения)
−20…+60 (с заполнением глицерином ПК-94)
−60…+60 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−60…+200 (без заполнения)
−20…+100 (с заполнением глицерином ПК-94)
−60…+150 (с заполнением силиконом ПМС-50)
IP65, нержавеющая сталь 08Х17Н13М2
Опция: IP67 (Ø100, 150, 160)
Нержавеющая сталь 08Х17Н13М2
Ø40, 50, 63 — завальцованное
Ø63 — байонетное (опция)
Ø100, 150, 160 — байонетное
Нержавеющая сталь 08Х17Н13М2
Алюминий, шкала черная на белом фоне
Органическое
Опция: минеральное многослойное безопасное — триплекс (Ø63 (байонет), 100, 150, 160)
Опция: на стрелке (Ø 100, 150, 160)
Радиальное — Ø40, 50, 63, 100, 150, 160
Осевое — Ø40, 50, 63
Эксцентрическое — Ø100, 150, 160
| Ø40 | G⅛ / M10×1 / NPT⅛ |
| Ø50, 63 | G¼ / M12×1,5 / NPT¼ |
| Ø100, 150, 160 | G½ / M20×1,5 / NPT½ |
** — под заказ другие резьбы
2 года
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Подробнее
ТУ 4212-001-4719015564-2008
ГОСТ 2405–88
Манометры ТМ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-121 | 40 | 2,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G⅛ / М10×1 | радиальное | 1490 |
| осевое | 1680 | |||||
| 0…16 / 25 / 40 | G⅛ / М10×1 | радиальное | 1830 | |||
| осевое | 1845 | |||||
| ТМ-221 | 50 | 2,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / М12×1,5 | радиальное | 1965 |
| осевое | 2065 | |||||
| 0…16 / 25 / 40 | G¼ / М12×1,5 | радиальное | 2105 | |||
| осевое | 2205 | |||||
| ТМ-321 | 63 | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / М12×1,5 | радиальное | 1640 |
| осевое | 1925 | |||||
| радиальное байонет | 2785 | |||||
| осевое байонет | 2805 | |||||
| 0…16 / 25 / 40 / 60 | радиальное | 1740 | ||||
| осевое | 2010 | |||||
| радиальное байонет | 2820 | |||||
| осевое байонет | 2850 | |||||
| 0…100 | радиальное | 3810 | ||||
| осевое | 3995 | |||||
| радиальное байонет | 3810 | |||||
| ТМ-521 | 100 | 1 | 0…0,06 | G½ / М20×1,5 | радиальное | 4910 |
| эксцентрическое | 5590 | |||||
| 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | радиальное | 4830 | ||||
| эксцентрическое | 5020 | |||||
| 0…16 / 25 / 40 / 60 | радиальное | 5095 | ||||
| эксцентрическое | 5155 | |||||
| 0…100 | радиальное | 5995 | ||||
| эксцентрическое | 5570 | |||||
| ТМ-621 | 150 / 160* | 1 | 0…0,06 | G½ / М20×1,5 | радиальное | 5970 |
| эксцентрическое | 6880 | |||||
| 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | радиальное | 5895 | ||||
| эксцентрическое | 6370 | |||||
| 0…16 / 25 / 40 / 60 | радиальное | 5930 | ||||
| эксцентрическое | 6450 | |||||
| 0…100 | радиальное | 6745 | ||||
| эксцентрическое | 7535 |
Вакуумметры ТВ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТВ-121 | 40 | 2,5 | −0,1…0 | G⅛ / М10×1 | осевое | 1795 |
| ТВ-321 | 63 | 1,5 | G¼ / М12×1,5 | радиальное | 1775 | |
| осевое | 2010 | |||||
| радиальное байонет | 3110 | |||||
| осевое байонет | 3130 | |||||
| ТВ-521 | 100 | 1 | G½ / М20×1,5 | радиальное | 5260 | |
| эксцентрическое | 5370 | |||||
| ТВ-621 | 150 / 160* | 1 | радиальное | 6230 | ||
| эксцентрическое | 6730 |
Мановакуумметры ТМВ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМВ-321 | 63 | 1,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G¼ / М12×1,5 | радиальное | 1775 |
| осевое | 2010 | |||||
| радиальное байонет | 3110 | |||||
| осевое байонет | 3130 | |||||
| ТМВ-521 | 100 | 1 | −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G½ / М20×1,5 | радиальное | 5260 |
| эксцентрическое | 5370 | |||||
| ТМВ-621 | 150 / 160* | 1 | радиальное | 6230 | ||
| эксцентрическое | 6730 |
* — под заказ
Дополнительные опции
| Наименование услуги | Тип | Цена с НДС, руб. |
|---|---|---|
| Безопасное стекло (триплекс), с установкой |
ТМ (ТВ-ТМВ)-321 Байонет | 315 |
| ТМ (ТВ-ТМВ)-521 | ||
| ТМ (ТВ, ТМВ)-621 | 395 | |
| Стрелка с корректором нуля, с установкой |
ТМ (ТВ, ТМВ)-521, 621 | 145 |
| Объединение с разделителем РМ (РМ-Н11, РМ-С10, РМ-В10, РМ-Х11, РМ-С21) | ТМ (ТВ, ТМВ)-321, 521, 621 (кроме завальцованных) | 230 |
| ТМ (ТВ, ТМВ)-321, 521, 621 (кроме завальцованных) + рукав | 500 | |
| Объединение с разделителем РМ-СВ11 | ТМ (ТМВ) Ø50, 63 | 230 |
| Объединение с разделителем РМ-ФМ41 | ТМ | 310 |
| Объединение с разделителем РМ (РМ-М31, РМ-К11) | ТМ (ТМВ)-321, 521, 621 (кроме завальцованных) | 310 |
| Фланец, с установкой |
задний для ТМ (ТВ, ТМВ)-321Р, -321Т передний для ТМ (ТВ, ТМВ)-321Т |
80 |
| задний для ТМ (ТВ, ТМВ)-521Р, -521ТЭ | 240 | |
| передний для ТМ (ТВ, ТМВ)-521ТЭ | 320 | |
| задний для ТМ (ТВ, ТМВ)-621Р, -621ТЭ | 415 | |
| передний для ТМ (ТВ, ТМВ)-621ТЭ | 440 | |
| Скоба, тип 1 (прямая) | ТМ (ТВ, ТМВ)-121Т | 130 |
| ТМ (ТВ, ТМВ)-221Т, -321Т | 90 | |
| Скоба, тип 2 (баттерфляй) | ТМ (ТВ, ТМВ)-321Т | 115 |
| Скоба, с установкой | ТМ (ТВ, ТМВ)-521Т | 160 |
| ТМ (ТВ, ТМВ)-621Т | 285 | |
| Указатель предельных значений (нержавеющая сталь) | ТМ (ТВ, ТМВ)-521, -621 | 120 |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМ (ТВ, ТМВ)-521, -621 | 40 / 50 |
| ТМ (ТВ, ТМВ)-121, -221, -321 | 165 / 175 | |
| Контрольная стрелка, с установкой (для ТМ с диапазоном давления от 0,25 МПа) |
ТМ-521 | 860 |
| ТМ-621 | 970 | |
| Исполнение корпуса с IP67 | ТМ (ТВ, ТМВ)-521, -621 | +10% к стоимости прибора |
| Исполнение штуцера с резьбой NPT | ТМ (ТВ, ТМВ)-321, -521, -621 | +10% к стоимости прибора |
| Индивидуальная шкала | ТМ (ТВ, ТМВ)-121, -221, -321 | 175 |
| ТМ (ТВ, ТМВ)-521, -621 | +10% к стоимости прибора | |
| Фосфоресцирующая шкала и стрелка | ТМ (ТВ, ТМВ)-521 | 440 |
| Свидетельство о поверке к нумерованному прибору | ТМ (ТВ, ТМВ) | 130 |
| Протокол поверки к нумерованному прибору | ТМ (ТВ, ТМВ) | 130 |
| Индивидуальный паспорт на нумерованный прибор | ТМ (ТВ, ТМВ) | 100 |
| Обезжиривание прибора под кислород (+паспорт +знак О2 на циферблате) | ТМ (ТВ, ТМВ) без гидрозаполнения, кроме ТМ (ТВ, ТМВ)-121, -221, -321 |
160 |
| ТМ (ТВ, ТМВ)-121, -221, -321 | 320 | |
| Нанесение на циферблат индивидуальных знаков | ТМ (ТВ, ТМВ), кроме ТМ (ТВ, ТМВ)-121, 221, 321 |
25 |
| ТМ (ТВ, ТМВ)-121, -221, -321 | 165 | |
| Первичная заводская поверка | ТМ (ТВ, ТМВ) | бесплатно |
| Периодическая поверка | ТМ (ТВ, ТМВ) | 180 |
| Пломбировка манометра (под заказ) | ТМ (ТВ, ТМВ)-521, -621 | 65 |
| Ремонт (кроме ТМ-121, -221) | ТМ (0–1,6 МПа) | от 210 |
| ТМ (2,5–40 МПа) | от 255 | |
| ТМ (60–100 МПа) | от 315 | |
| ТВ | от 210 | |
| ТМВ | от 285 | |
| Ремонт (завальцованные ТМ) | ТМ (0-1,6МПа) | от 320 |
| ТМ (2,5–40 МПа) | от 365 | |
| ТМ (60–100 МПа) | от 405 | |
| ТВ | от 320 | |
| ТМВ | от 325 | |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ (ТВ, ТМВ) | индивидуально |
Приборы продаются «сухими», готовыми к гидрозаполнению (глицерином или силиконом).
Стоимость гидрозаполнения:
| Диаметр корпуса, мм | Объем жидкости в приборе, мл | Цена заполнения прибора, с НДС, руб | Цена слива прибора, с НДС, руб. | ||
|---|---|---|---|---|---|
| глицерин ПК-94 | силикон ПМС-50 | глицерин ПК-94 | силикон ПМС-50 | ||
| 40 | 22 | 30 | 40 | 145 | 420 |
| 50 | 35 | 35 | 55 | ||
| 63 | 60 | 40 | 65 | ||
| 100 | 260 | 85 | 215 | ||
| 150 | 640 | 180 | 495 | ||
Манометр коррозионностойкий выполнен полностью из нержавеющей стали, что позволяет применять его в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Промышленные манометры этой серии имеют повышенную устойчивость к воздействию окружающей среды — степень защиты приборов IP65.
Манометр может использоваться в сборе с мембранным разделителем сред РМ. Услуга по объединению ТМ с РМ доступна к заказу при оформлении заявки. Также есть возможность поставки манометра с фланцем, со скобой, с указателем предельного значения.
Все доступные варианты исполнения корпуса и сопутствующие услуги представлены в разделе «Дополнительные опции» выше.
