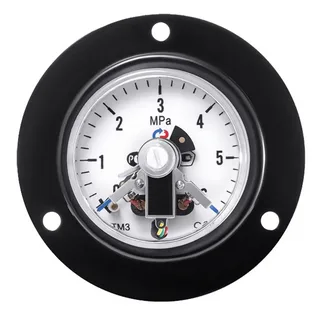

Манометры осевые с передним фланцем и электроконтактной приставкой

Описание

Тип ТМ (ТВ, ТМВ), серия 10. Манометры с электроконтактной приставкой предназначены для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).

Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

Диаметр корпуса, мм

63

Класс точности

2,5

Диапазон показаний давлений, МПа
ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25
ТВ −0,1…0
ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: −50…+150

Электрическая схема

Двухконтактная:
Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ)

Максимальное напряжение, В

−220, ~380

Максимальный ток, А

1

Максимальная разрывная мощность контактов

30 Вт, 50 В·А

Тип контактов

С магнитным поджатием, серебряное покрытие

Минимальные электрические характеристики

Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем

Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений

±4

Чувствительный элемент

Медный сплав

Трибко-секторный механизм

Медный сплав

Корпус

IP40, сталь 10, цвет черный

Кольцо и фланец

Сталь 10, цвет черный

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое

Штуцер

Медный сплав

Присоединение

Осевое

Резьба присоединения

G¼ или M12×1,5

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88

Таблица перевода единиц
измерения давления

ЧертежиСхемы коммутацииМонтаж и эксплуатацияДокументыКарта заказаСкачатьЧастые вопросыГде купить?

Манометры ТМ серии 10

Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения Присоединение
(расположение штуцера)		 Цена с НДС, руб.
ТМ-310.05 63 2,5 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 G¼ / M12×1,5 осевое с передним фланцем 2710
0…16 / 25 2810

Вакуумметры ТВ серии 10

Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения Присоединение
(расположение штуцера)		 Цена с НДС, руб.
ТВ-310.05 63 2,5 −0,1…0 G¼ / M12×1,5 осевое с передним фланцем 2780

Мановакуумметры ТМВ серии 10

Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения Присоединение
(расположение штуцера)		 Цена с НДС, руб.
ТМВ-310.05 63 2,5 −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 G¼ / M12×1,5 осевое с передним фланцем 2780

Дополнительные опции

Наименование услуги Тип Цена с НДС, руб.
Объединение с разделителем РМ (РМ-Н11, РМ-С10, РМ-В10, РМ-Х11, РМ-С21) ТМ (ТВ, ТМВ) 230
ТМ (ТВ, ТМВ) + рукав 500
Объединение с разделителем РМ-ФМ41 ТМ 310
Объединение с разделителем РМ (РМ-М31, РМ-К11) ТМ (ТМВ) 310
Демпфер для манометра (внутренний) ТМ (ТВ, ТМВ) 20
Свидетельство о поверке к нумерованному прибору ТМ (ТВ, ТМВ) 130
Протокол поверки к нумерованному прибору ТМ (ТВ, ТМВ) 130
Индивидуальный паспорт на нумерованный прибор ТМ (ТВ, ТМВ) 100
Индивидуальная шкала ТМ (ТВ, ТМВ) 110
Обезжиривание прибора под кислород (+паспорт + знак О2 на циферблате) ТМ (ТВ, ТМВ) 160
Нанесение на циферблат индивидуальных знаков ТМ (ТВ, ТМВ) 25
Первичная заводская поверка ТМ (ТВ, ТМВ) бесплатно
Периодическая поверка ТМ (ТВ, ТМВ) 195
Пломбировка манометра (под заказ) ТМ (ТВ, ТМВ) 25
