Описание

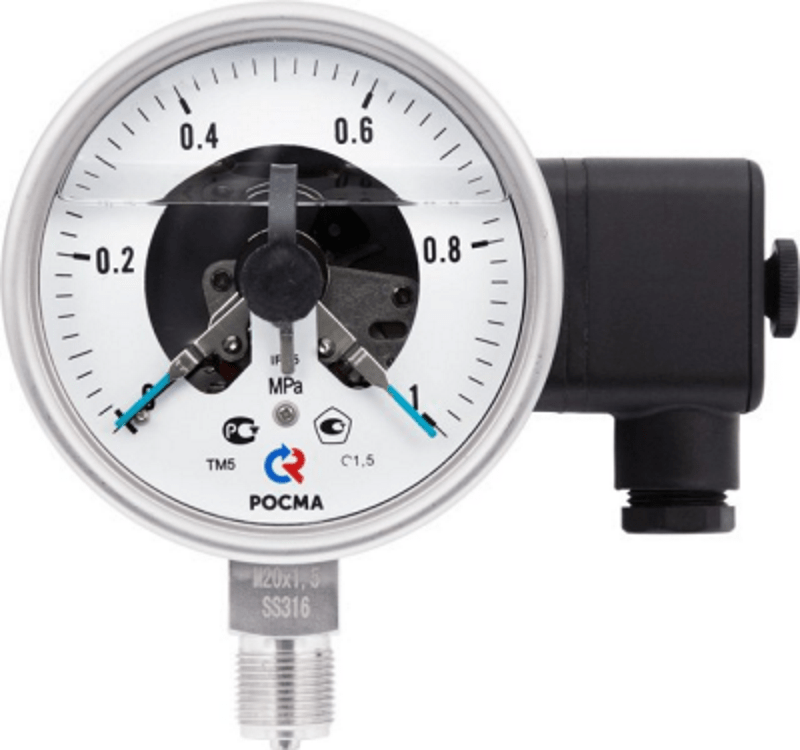

Тип ТМ (ТВ, ТМВ), серия 21. Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый). Оснащены электроконтактной приставкой для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов в условиях повышенной вибрации и при измерении переменного давления.
Электроконтактная группа оснащена указателями для индикации уставок, настройка которых осуществляется с помощью специального ключа, поставляемого в комплекте с прибором.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить силиконом.
Прибор поставляется сухой (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
100, 150
1,5
| ТМ | 0…0,1** / 0,16** / 0,25** / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100** |
| ТВ*** | −0,1…0 |
| ТМВ** | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
* — исполнение с перекидным контактом только для ТМ от 0,6 МПа
** — под заказ, только исполнение I, II, V, VI
*** — под заказ, только исполнение I, II, V
Окружающая среда:
−60…+60 (без заполнения)
−60…+60 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−60…+200 (без заполнения)
−60…+100 (с заполнением силиконом ПМС-50)
Одноконтактная: Исп. I (ОЗ — ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ)
Двухконтактная: Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ)
Перекидной контакт: Исп. П
−220, ~380
1
30 Вт, 50 В·А
С магнитным поджатием, серебряное покрытие
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
±4
Нержавеющая сталь 08Х17Н13М2
IP65, нержавеющая сталь 08Х17Н13М2
Нержавеющая сталь 08Х17Н13М2, байонетное
Алюминий, шкала черная на белом фоне
Органическое
Через клеммную коробку сбоку на корпусе
Радиальное
M20×1,5
*** — под заказ другие резьбы
2 года
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Подробнее
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений*, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-521.05 | 100 | 1,5 | 0…0,1** / 0,16** / 0,25** / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | М20×1,5 | радиальное | 9810 |
| 0…16 / 25 / 40 / 60 | 9865 | |||||
| 0…100** | 12170 | |||||
| ТМ-621.05 | 150 | 1,5 | 0…0,1** / 0,16** / 0,25** / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | 10990 | ||
| 0…16 / 25 / 40 / 60 | 11505 | |||||
| 0…100** | 13845 |
* — исполнение с перекидным контактом только для ТМ от 0,6 МПа
** — под заказ, только исполнение I, II, V, VI
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТВ-521.05 | 100 | 1,5 | −0,1…0 | М20×1,5 | радиальное | 10240 |
| ТВ-621.05 | 150 | 11550 |
(исполнение I, II, V)
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМВ-521.05 | 100 | 1,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | М20х1,5 | радиальное | 10240 |
| ТМВ-621.05 | 150 | 11550 |
(исполнение I, II, V, VI)
Дополнительные опции
| Наименование услуги | Тип | Цена с НДС, руб. |
|---|---|---|
| Объединение с разделителем РМ (РМ-Н11, РМ-С10, РМ-В10, РМ-Х11, РМ-С21) | ТМ (ТВ, ТМВ) | 230 |
| ТМ (ТВ, ТМВ) + рукав | 500 | |
| Объединение с разделителем РМ-ФМ41 | ТМ | 310 |
| Объединение с разделителем РМ (РМ-М31, РМ-К11) | ТМ (ТМВ) | 310 |
| Задний фланец, с установкой | ТМ (ТМВ)-521.05 | 240 |
| ТМ (ТМВ)-621.05 | 415 | |
| Ключ для настройки | ТМ (ТВ, ТМВ) | 410 |
| Исполнение штуцера с резьбой NPT | ТМ (ТВ, ТМВ) | +10% к стоимости прибора |
| Индивидуальная шкала | ТМ (ТВ, ТМВ) | +10% к стоимости прибора |
| Свидетельство о поверке к нумерованному прибору | ТМ (ТВ, ТМВ) | 130 |
| Протокол поверки к нумерованному прибору | ТМ (ТВ, ТМВ) | 130 |
| Индивидуальный паспорт на нумерованный прибор | ТМ (ТВ, ТМВ) | 100 |
| Обезжиривание прибора под кислород (+ знак О2 на циферблате) | ТМ (ТВ, ТМВ) без гидрозаполнения | 160 |
| Нанесение на циферблат индивидуальных знаков | ТМ | 25 |
| Первичная заводская поверка | ТМ (ТВ, ТМВ) | бесплатно |
| Периодическая поверка | ТМ (ТВ, ТМВ) | 195 |
| Пломбировка манометра (под заказ) | ТМ (ТВ, ТМВ) | 105 |
| Ремонт | ТМ (0–1,6 МПа) | от 315 |
| ТМ (2,5–40 МПа) | от 395 | |
| ТМ (60–100 МПа) | от 410 | |
| ТВ | от 410 | |
| ТМВ | от 560 | |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ (ТВ, ТМВ) | индивидуально |
Приборы продаются «сухими», готовыми к гидрозаполнению силиконом.
Стоимость гидрозаполнения:
| Диаметр корпуса, мм | Объем жидкости в приборе, мл | Цена заполнения прибора, с НДС, руб. | Цена слива прибора, с НДС, руб. |
|---|---|---|---|
| силикон ПМС-50 | |||
| 100 | 500 | 395 | 420 |
| 150 | 1040 | 810 | |
