Описание

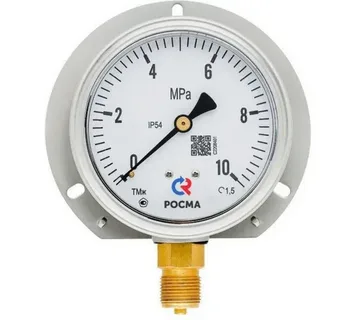

Тип ТМ (ТМж, ТМВж, ТМ2ж), серия 20. Предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных сред в системах и установках подвижного состава железных дорог, метрополитена, трамваев.
Особенность железнодорожных манометров — высокая устойчивость к вибрациям. Манометры сертифицированы и соответствуют всем требованиям для обеспечения безопасной эксплуатации на транспортных средствах.
Область применения: обслуживание железнодорожного транспорта, машиностроение
100
1,0* / 1,5
* — под заказ для ТМж, ТМВж
| ТМж | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 |
| ТМВж | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| ТМ2ж | 0…0,6 / 1 / 1,6 |
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Окружающая среда: −60…+70
Измеряемая среда: −50…+150
IP54, нержавеющая сталь 08Х18Н10
Нержавеющая сталь 08Х18Н10, байонетное
трибко-секторный механизм
Медный сплав
Алюминий, шкала черная на белом фоне или шкала белая на черном фоне
Минеральное
Медный сплав
Радиальное — ТМж, ТМВж
Эксцентрическое — ТМж, ТМВж, ТМ2ж
| ТМж ТМВж |
G½** / M20×1,5 |
| ТМ2ж | G¼** / M12×1,5 |
** — под заказ
2 года
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 1 по ГОСТ 15150
Подробнее
ТУ 26.51.52-001-4629003-2021
ГОСТ 2405–88
Манометры ТМж серии 20
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) | Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМж-520 | 100 | 1,0* / 1,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | М20×1,5 | радиальное с передним / задним фланцем | 2780 |
| 0…16 | 2845 | |||||
| 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | эксцентрическое с передним / задним фланцем | 3035 | ||||
| 0…16 | 3090 |
Мановакуумметры ТМВж серии 20
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) | Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМВж-520 | 100 | 1,0* / 1,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | М20×1,5 | радиальное с передним /задним фланцем | 2780 |
| эксцентрическое с передним / задним фланцем | 3035 |
Манометры ТМ2ж серии 20
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ2ж-520 | 100 | 1,5 | 0…0,6 / 1 / 1,6 | М12×1,5 | эксцентрическое с задним фланцем | 5165 |
* — +10% к стоимости прибора
Дополнительные опции
| Наименование услуги | Тип | Цена с НДС, руб. | |
|---|---|---|---|
| Исполнение штуцера с резьбой | G½ | ТМж, ТМВж | +10% к стоимости прибора |
| G¼ | ТМ2ж | ||
| Индивидуальная шкала |
ТМж, ТМВж, ТМ2ж | +10% к стоимости прибора | |
| Свидетельство о поверке к нумерованному прибору | ТМж, ТМВж, ТМ2ж | 130 | |
| Протокол поверки к нумерованному прибору | ТМж, ТМВж, ТМ2ж | 130 | |
| Индивидуальный паспорт на нумерованный прибор | ТМж, ТМВж, ТМ2ж | 100 | |
| Нанесение на циферблат индивидуальных знаков | ТМж, ТМВж, ТМ2ж | 25 | |
| Первичная заводская поверка | ТМж, ТМВж, ТМ2ж | бесплатно | |
| Периодическая поверка | ТМж, ТМВж, ТМ2ж | 180 | |
| Пломбировка манометра (под заказ) | ТМж, ТМВж, ТМ2ж | 65 | |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМж, ТМВж, ТМ2ж | индивидуально | |
