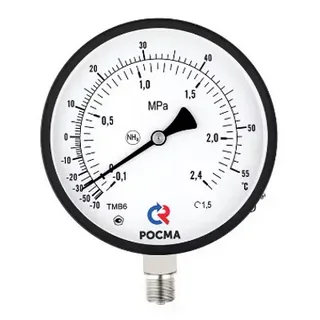

Манометры аммиачные

Описание

Тип ТМ (ТМВ) — NH3, серия 11. Манометры аммиачные предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака.
Приборы имеют дополнительную температурную шкалу.

Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность.

Диаметр корпуса, мм

100, 150

Класс точности

1,5

Диапазон показаний давлений, МПа
ТМ 0…0,6 (−30…+10 °C)
0…1 (−30…+25 °C)
0…4 (−30…+70 °C)
ТМВ −0,1…0,5 (−70…+5 °C)
−0,1…0,9 (−70…+20 °C)
−0,1…1,5 (−70…+40 °C)
−0,1…2,4 (−70…+55 °C)

Опция: изготовление манометров до 60 МПа без температурной шкалы на циферблате

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+60

Корпус

IP40, сталь 10, хром
IP40, сталь 10, чёрный*

Кольцо

Сталь 10, хром
Сталь 10, черный*

Чувствительный элемент

Нержавеющая сталь 08Х17Н13М2

Трибко-секторный механизм

Нержавеющая сталь 08Х18Н10
Конструкционная сталь 45*

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Штуцер

Нержавеющая сталь 08Х17Н13М2
Конструкционная сталь 45*

Присоединение

Радиальное

Резьба присоединения

G½ или M20×1,5

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88

* — для модели в черном корпусе

Таблица перевода единиц
измерения давления

ЧертежиМонтаж и эксплуатацияДокументыКарта заказаСкачатьАналогиЧастые вопросыГде купить?

Манометры ТМ серии 11

Тип Диаметр корпуса Класс точности Диапазон показаний, МПа Резьба присоединения Присоединение
(расположение штуцера)		 Цена с НДС, руб.
ТМ-511 NH3
ТМ-511* NH3 		 100 1,5 0…0,6 (−30…+10 °C);
0…1 (−30…+25 °C);
0…4 (−30…+70 °C)		 G½ / М20×1,5 радиальное 2095
ТМ-611 NH3
ТМ-611* NH3 		 150 2740

Мановакуумметры ТМВ серии 11

Тип Диаметр корпуса Класс точности Диапазон показаний Резьба присоединения Присоединение
(расположение штуцера)		 Цена с НДС, руб.
ТМВ-511 NH3
ТМВ-511* NH3		 100 1,5 −0,1…0,5 (−70…+5 °C);
−0,1…0,9 (−70…+20 °C);
−0,1…1,5 (−70…+40 °C);
−0,1…2,4 (−70…+55 °C)		 G½ / М20×1,5 радиальное 2095
ТМВ-611 NH3
ТМВ-611* NH3		 150 2740

* — для модели в черном корпусе

Дополнительные опции

Наименование услуги Тип Цена с НДС, руб.
Задний фланец, с установкой ТМ (ТМВ)-511* 175
ТМ (ТМВ)-611* 125
Указатель предельных значений (нержавеющая сталь) ТМ, ТМВ 120
Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой ТМ, ТМВ 40 / 50
Индивидуальная шкала ТМ, ТМВ +10% к стоимости прибора
Свидетельство о поверке к нумерованному прибору ТМ, ТМВ 130
Протокол поверки к нумерованному прибору ТМ, ТМВ 130
Индивидуальный паспорт на нумерованный прибор ТМ, ТМВ 100
Первичная заводская поверка ТМ, ТМВ бесплатно
Периодическая поверка ТМ, ТМВ 180
Пломбировка манометра (под заказ) ТМ, ТМВ 25
Ремонт ТМ (0–1,6 МПа) от 210
ТМ (2,5–40 МПа) от 255
ТМВ от 285
Очистка прибора от загрязнений (мазут, краска и пр.) ТМ, ТМВ индивидуально

* — для модели в черном корпусе
