Описание
Назначение: Используются для монтажа на DIN-рейку 2-х и 4-х контактных промежуточных реле KIPPRIBOR серии REP и аналогичных промежуточных реле сторонних производителей.
Материал: Колодки изготавливаются из материала «Графит + PA66», который отличается высокой прочностью и стойкостью к появлению сколов. Материал не поддерживает горение.
Аксессуары: стандартно маркировочной пластиной комплектуется только колодка PYF-025BE/2. Дополнительно можно приобрести:
- Фиксирующий пластиковый зажим BS-4/36P (для фиксации реле высотой 36 мм);
- Модуль светодиодной индикации LM-EN230АС;
- Модуль светодиодной индикации и защиты LM-CF24VDC.
Дополнительные аксессуары для колодок PYF-025BE и PYF-045BE не предусмотрены, поставляются в комплекте с металлическими зажимами.
Технические характеристики колодок KIPPRIBOR серии PYF-025, PYF-045:

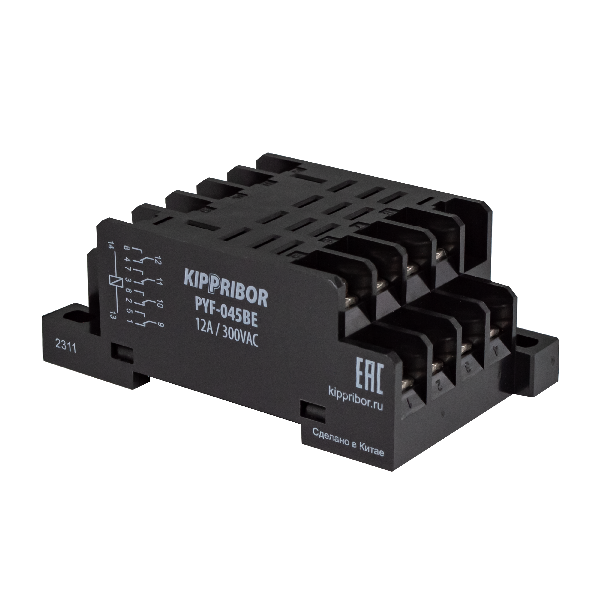

| Модель | PYF-025BE | PYF-025BE/2 | PYF-045BE |
| Внешний вид |  |
 |
 |
| Описание | монтажная колодка с винтовыми клеммами | 2-ярусная монтажная колодка с винтовыми клеммами | монтажная колодка с винтовыми клеммами |
| Габаритные размеры |  |
 |
 |
| Схема подключения |  |
 |
 |
| Цоколевка |  |
|
 |
| Номинальный ток и напряжение коммутации | 12 А при 300 VAC | ||
Перечень реле, совместимых с колодками KIPPRIBOR серии PYF-025, PYF-045:
| Производитель | PYF-025 | PYF-045 |
| KIPPRIBOR | REP-2 | REP-4 |
| Schneider Electric | RPM 2 | RPM 4 |
| Finder | 56.32 | 56.34 |
| Relpol | RY2 | — |
| Omron | LY2 | LY4 |
| Phoenix Contact | — | — |
| Goodsky | RET-2P | RET-4P |
| Siemens | — | — |
| Idec | RH2B | RH4B |
| TDM Electric | — | РЭК77/4 |
| ЭКФ | РП 22/4 | |
| ИЭК | — | РЭК78/4 |
| SHRACK | — | — |
| ABB | — | — |
Аксессуары для колодок KIPPRIBOR серий PYF-025, PYF-045:
| Зажим пластмассовый удерживающий Применяется для фиксации реле и защиты от выпадения в условиях вибрации |
Модуль LED-индикации Предназначен для индикации работы реле |
||
| BS-4/36P
Высота устанавливаемого реле 36 мм |
LM-EN230.R (красный светодиод)
110…230 V AC/DC |
LM-СF24.G (зеленый светодиод + диод)
6…24 V DC |
LM-FQ230.К (красный светодиод)
110…230 V AC/DC |
Модели совместимых колодок KIPPRIBOR: PYF-025BE/2 |
 |
||
 |
 |
 |
|
