Описание

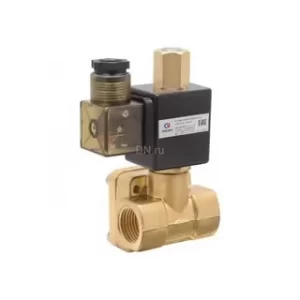

Тип СК. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками различных фторсодержащих хладагентов.
Возможно применение для хладагентов R410A, R134A, R22, R407C, R404A, R507.
Для корректной работы СК требуется обеспечить минимальный перепад давления (ΔР) на входе и на выходе клапана:
- для клапанов с Kv*: 0,8; 2,2 ΔР составляет 0,005 МПа
- для клапанов с Kv*: 2,6; 4,8; 5,7 ΔР составляет 0,02 МПа
Область применения: промышленные системы холодоснабжения и кондиционирования
| Kv*, м3/час | 0,18; 0,23 | Прямого действия |
| 0,8; 2,2; 2,6; 4,8; 5,7 | Непрямого действия |
* — коэффициент пропускной способности
Нормально закрытый
Нормально открытый
~220 В, -24 В
3,5
-40…+105
-10…+80
IP65, DIN-разъем
8
Под пайку, диаметр: 6, 10, 12, 16, 19, 22 мм
Под отбортовку, диаметр: ⅜», ½», ⅝», ¾»
Медный сплав
Гидрированный бутадиен-нитрильный каучук (HNBR)
500 000 циклов
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
ТУ 3712-001-4719015564-2015
Клапаны электромагнитные СК для холодильных систем
| Наименование | Исполнение | Тип | Kv, м3/час |
Диаметр присоединения трубки, мм / Резьба присоединения |
Цена с НДС, руб. |
|---|---|---|---|---|---|
| Клапан двухпозиционный двухходовой под пайку | нормально закрытый | СК-11-0,18-д06 | 0,18 | 6 | 2550 |
| СК-11-0,23-д10 | 0,23 | 10 | 2890 | ||
| СК-11-0,8-д10 | 0,8 | 3380 | |||
| СК-11-0,8-д12 | 12 | 3720 | |||
| СК-11-2,2-д12 | 2,2 | 4870 | |||
| СК-11-2,2-д16 | 16 | 4910 | |||
| СК-11-2,6-д19 | 2,6 | 19 | 5420 | ||
| СК-11-4,8-д19 | 4,8 | 7110 | |||
| СК-11-5,7-д22 | 5,7 | 22 | 8140 | ||
| Клапан двухпозиционный двухходовой под отбортовку | СК-11-0,23-⅜ | 0,23 | ⅜ | 2890 | |
| СК-11-0,8-⅜ | 0,8 | 3640 | |||
| СК-11-0,8-½ | ½ | 4020 | |||
| СК-11-2,2-½ | 2,2 | 4870 | |||
| СК-11-2,2-⅝ | ⅝ | 5530 | |||
| СК-11-4,8-¾ | 4,8 | ¾ | 8020 |
