Описание
Тип СК. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред, в том числе агрессивных.
Область применения: трубопроводные системы водо- и тепло- снабжения, а также в любых аппаратах и отраслях, где требуется управление потоками рабочей среды.
Принцип работы
Прямого действия
Номинальный диаметр DN, мм
15 / 20 / 25 / 32 / 40 / 50
Исполнение
Нормально закрытый
Номинальное напряжение
~220 В, -24 В, ~110 В, -12 В
Рабочее давление, МПа
Воздух, газ: 0…1,0
Вода: 0…0,7
Масло: 0…0,9
Температура рабочей среды, °С
-5…+120
Температура окружающей среды, °С
-10…+80
Катушка
IP65, DIN-разъем
Опция: энергосберегающий коннектор
Потребляемая мощность, Вт
| DN, мм | 220 В | 24 В | 110 В | 12 В |
| 15, 20, 25 | 14 | 18 | 14 | 18 |
| 32, 40, 50 | 20 | 38 | 36 | 38 |
Время срабатывания клапана, мс
| DN, мм | Открытие | Закрытие |
| 15, 20, 25, 32, 40, 50 |
20 – 30 | 30 – 50 |
Присоединение
Фланец F½ / F¾ / F1 / F1 ¼ / F1 ½ / F2
Корпус
Нержавеющая сталь 08Х18Н10
Мембрана
Фторкаучук (Витон)
Пропускная способность
| DN, мм | м³/час |
| 15 | 4,11 |
| 20 | 6,51 |
| 25 | 10,28 |
| 32 | 20,57 |
| 40 | 24,85 |
| 50 | 41,13 |
Надежность
500 000 циклов
Техническая документация
ТУ 3712-001-4719015564-2015
ЧертежиДиаграммы пропускной способностиМонтаж и эксплуатацияДокументыКарта заказаPDFАналогиF.A.Q.Где купить?

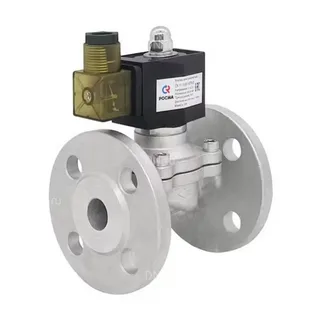

Клапаны электромагнитные СК-ФЛ
| Наименование | Исполнение | Тип | Номинальный диаметр DN*, мм |
Присоединение с фланцем | Цена с НДС, руб. |
|---|---|---|---|---|---|
| Клапан двухпозиционный двухходовой, нержавеющая сталь | нормально закрытый | CK-11-15 / СК-12-15 ФЛ-НЕРЖ-В | 15 | F½ | 12540 |
| CK-11-20 / СК-12-20 ФЛ-НЕРЖ-В | 20 | F¾ | 14110 | ||
| CK-11-25 / СК-12-25 ФЛ-НЕРЖ-В | 25 | F1 | 16240 | ||
| CK-11-32 / СК-12-32 ФЛ-НЕРЖ-В | 32 | F1¼ | 27210 | ||
| CK-11-40 / СК-12-40 ФЛ-НЕРЖ-В | 40 | F1½ | 33370 | ||
| CK-11-50 / СК-12-50 ФЛ-НЕРЖ-В | 50 | F2 | 39590 | ||
| Катушка 12 В, 24 В, 110В или 220 В для СК-ФЛ-НЕРЖ | — | — | 15 / 20 / 25 | DIN-разъем | 750 |
| 32 / 40 / 50 | 2180 | ||||
| Разъем энергосберегающий для катушки 24 В или 220 В для СК-ФЛ-НЕРЖ | — | — | 15 / 20 / 25 / 32 / 40 / 50 | DIN-разъем | 820 |
Дополнительные опции
| Наименование | Цена с НДС, руб. |
|---|---|
| Замена катушки СК | от 110 |
