Описание

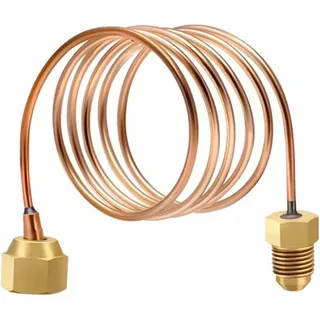

Капиллярная трубка используется для удаленного соединения и подключения реле давления РД-2Р и реле перепада давлений РДД-2Р к различным технологическим процессам. Капиллярная импульсная трубка изготавливается из медного сплава, благодаря чему её достаточно легко изгибать в нужном направлении как при монтаже, так и в процессе эксплуатации.
Герметичность резьбовых соединений (внутреннего и внешнего) между реле и капиллярной трубкой обеспечивается накидными гайками под развальцовку. В процессе монтажа реле давления на приборную панель или кронштейн, развальцованная капиллярная трубка присоединяется к штуцеру реле с помощью накидной гайки.
Максимальное давление, МПа
3,5
Диапазон рабочих температур, °С
-10…+110
Резьба присоединения к прибору
Внутренняя: G¼, G½
Наружная: G¼
Резьба присоединения к процессу
Наружная: G¼, G½ или M20×1,5
Длина, м
1 / 1,5 / 2 / 3
Материал гайки и штуцера
Латунь
Материал трубки
Медный сплав
Цена
| Наименование | Резьба присоединения | Длина, м | Цена с НДС, руб. |
|---|---|---|---|
| Капиллярная трубка для РД-2Р, РДД-2Р | G¼ — G¼ (внутр. накидная гайка — наруж.) | 1 | 680 |
| 1,5 | 830 | ||
| 2 | 1070 | ||
| 3 | 1150 | ||
| G¼ — G½ или М20×1,5 (внутр. накидная гайка — наруж.) | 1 | 720 | |
| 1,5 | 790 | ||
| 2 | 830 | ||
| 3 | 900 | ||
| Капиллярная трубка для РД-2Р модель 35 | G¼ — G¼ (внутр. — наруж.) | 1 | 680 |
| 1,5 | 830 | ||
| 2 | 1070 | ||
| 3 | 1150 | ||
| G¼ — G½ или М20×1,5 (внутр. — наруж.) | 1 | 720 | |
| 1,5 | 790 | ||
| 2 | 830 | ||
| 3 | 900 | ||
| G½ — G½ (внутр. — наруж.) | 1 | 970 | |
| 1,5 | 1050 | ||
| 2 | 1140 | ||
| 3 | 1310 | ||
| Капиллярная трубка для РДД-2Р для низких давлений | G¼ — G¼ (наруж. — наруж.) | 1 | 680 |
| 1,5 | 830 | ||
| 2 | 1070 | ||
| 3 | 1150 | ||
| G¼ — G½ (наруж. — наруж.) | 1 | 720 | |
| 1,5 | 790 | ||
| 2 | 830 | ||
| 3 | 900 |
