Описание
Компактный индикатор ИТП-17 предназначен для измерения, отображения и регулирования параметров технологического процесса.
Прибор оснащен универсальным аналоговым входом, к которому можно подключить все стандартные датчики температуры, давления, уровня, влажности, концентрации и расхода. Дискретный выход предназначен для ON/OFF-регулирования или аварийной сигнализации.
При достижении измеряемым параметром критической величины встроенный выход активирует звуковую сигнализацию и индикатор на пульте диспетчера, а также автоматически блокирует работу оборудования до возвращения измеряемой величины в нормальный диапазон.

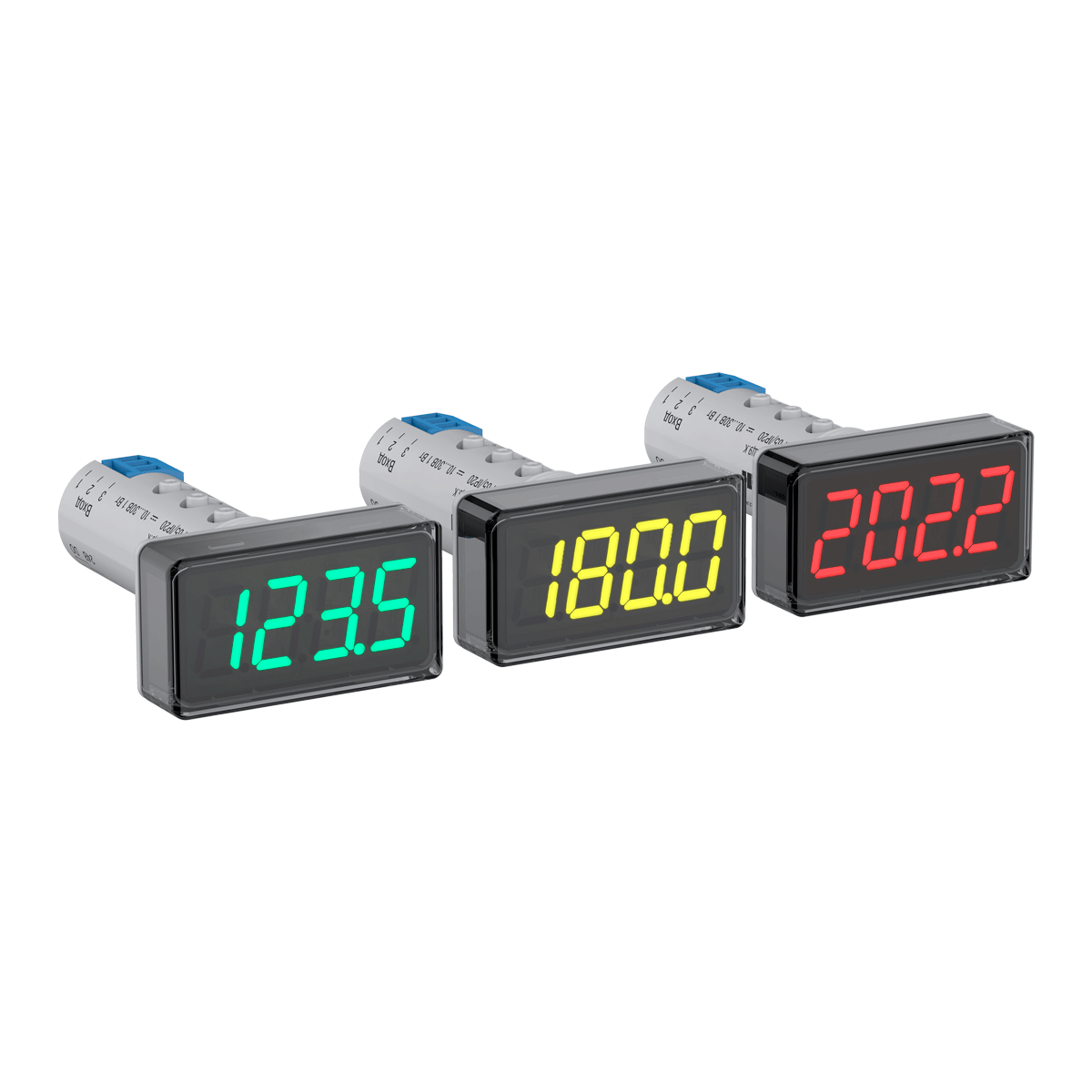

Параметры отображаются на трехцветном дисплее зелёным, жёлтым или красным цветом, сигнализируя о состоянии: норма, предупреждение или авария. Цвет индикации меняется автоматически. Пользователь сам задает пороги для переключения цветов в зависимости от задачи.
Преимущества
- Совместимость с любыми датчиками
- Поддерживает 42 типа сигналов: ТС, ТП, U, I
- Компактный монтаж в щит
- В отверстие светосигнальной арматуры 22 мм
- Трехцветная индикация
- Построение до пяти цветоразделенных зон
- Две функции дискретного выхода
- Регулирование параметров или аварийная сигнализация
- Получение сертификата средства измерения — первый квартал 2026 г.
Возможности
- Индикация измеренного значения на трёхцветном цифровом дисплее
- Выход 200 мА, 42 В для сигнализации или управления
- Настройка динамической цветовой индикации по заданным порогам
- Режим статического отображения параметра: зелёный, жёлтый или красный цвет
- Индикация аварии при неисправности датчика
- Подключение через micro USB для настройки в Owen Configurator
- Монтаж щитового прибора с помощью съемных винтовых клемм
Основные технические характеристики
- Входы и выходы
- 1 × AI
- 1 × DO транзисторный ключ 200 мА 42 В
- Интерфейсы
- 2 типа корпусов
- щитовой 48×26×72мм
- настенный 71×51×30 мм
- Питание
ИТП-17 обеспечивает наглядное отображение текущего состояния измеряемой величины с помощью автоматической смены цвета дисплея. Можно настроить до пяти цветоразделенных зон. Цвет подсветки меняется в зависимости от значения параметра, чтобы оператор мог мгновенно определить критичность показаний.
Пользователь самостоятельно задаёт пороги переключения для каждого диапазона: например, от 0 до 50 °C – недогрев, от 50 до 90 °C – нормальное значение и так далее.
Можно задать любые границы зон и соответствующие им цвета внутри диапазона измерения. Главное – значения каждой следующей границы должны быть больше предыдущей.
Технические характеристики
- Технические характеристики
- Характеристики измерительных датчиков
| Напряжение питания |
10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт |
| Корпус Щ9 |
48×26×72 мм
IP65 со стороны лицевой панели
IP20 со стороны клемм |
| Корпус Н3 |
71×51×30 мм
IP65 |
| Цвет индикации |
зеленый, желтый, красный |
| Индикатор |
4-разрядный с высотой цифр 14 мм |
| Количество |
1 × AI |
| Время опроса входа, не более |
1 с |
| Подключаемые сигналы |
Ток: 0…5 мА, 0(4)…20 мА
Напряжение: 0(2)…10 В
Термосопротивления: 50/100/500/1000 Ом, Cu, Pt, Ni, М, П, Н
Термопары: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК |
| Входное сопротивление при измерении напряжения, не более |
100 кОм |
| Пределы допускаемой основной приведенной погрешности измерений, не более: |
±0,25 %
ТС, сигналы напряжения и силы постоянного тока
±0,5 %
ТП, пирометры |
| Количество |
1 × DO, выход К |
| К |
Транзисторный ключ n-p-n: 200 мА, 42 В |
| Рабочая температура |
-40…+60 ⁰С |
| Средняя наработка на отказ |
100 000 ч |
| Средний срок службы |
12 лет |
| Гарантия |
2 года |
| Устойчивость к механическим воздействиям |
Соответствует группе исполнения N2 по ГОСТ Р 52931–2008 |
| Устойчивость к электромагнитным воздействиям |
Соответствует ГОСТ 30804.6.1-2013 |
Термопреобразователи сопротивления по ГОСТ 6651-2009
| C 50 |
ТСМ (Cu50) W100=»1.426 |
-50…+200 |
| 50 C |
ТСМ (50М) W100=»1.428 |
-180…+200 |
| P 50 |
ТСП (Pt50) W100=»1.385 |
-200…+850 |
| 50P |
ТСП (50П) W100=»1.391″ |
-200…+850 |
| C100 |
ТСМ (Cu100) W100=»1.426 |
-50…+200 |
| 100C |
ТСМ (100М) W100=»1.428 |
-180…+200 |
| P 100 |
ТСП (Pt100) W100=»1.385 |
-200…+850 |
| 100P |
ТСП (100П) W100=»1.391″ |
-200…+850 |
| 100n |
ТСН (100Н) W100=»1.617 |
-60…+180 |
| C500 |
ТСМ (Cu500) W100=»1.426 |
-50…+200 |
| 500C |
ТСМ (500М) W100=»1.428 |
-180…+200 |
| P500 |
ТСП (Pt500) W100=»1.385 |
-200…+850 |
| 500P |
ТСП (500П) W100=»1.391″ |
-200…+850 |
| 500n |
ТСН (500Н) W100=»1.617 |
-60…+180 |
| C 1.0 |
ТСМ (Cu1000) W100=»1.426 |
-50…+200 |
| 1.0 C |
ТСМ (1000М) W100=»1.428 |
-180…+200 |
| P 1.0 |
ТСП (Pt1000) W100=»1.385 |
-200…+850 |
| 1.0 P |
ТСП (1000П) W100=»1.391″ |
-200…+850 |
| 1.0 n |
ТСН (1000Н) W100=»1.617 |
-60…+180 |
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
| tC.L |
термопара ТХК (L) |
-200…+800 |
| tC.J |
термопара ТЖК (J) |
0…+900 |
| tC.n |
термопара ТНН (N) |
-200…+1300 |
| tC.HA |
термопара ТХА (K) |
-200…+1300 |
| tC.S |
термопара ТПП (S) |
0…+1600 |
| tC.r |
термопара ТПП (R) |
0…+1600 |
| tC.b |
термопара ТПР (В) |
+600…+1800 |
| tC.A1 |
термопара ТВР (А-1) |
+1000…+2500 |
| tC.A2 |
термопара ТВР (А-2) |
+1000…+1800 |
| tC.A3 |
термопара ТВР (А-3) |
+1000…+1800 |
| tC.t |
термопара ТМК (Т) |
-200…+400 |
Термоэлектрические преобразователи по DIN 43710
Сила постоянного тока
| I 0.5 |
0…5 мА |
0…100 |
| I0.20 |
0…20 мА |
0…100 |
| I4.20 |
4…20 мА |
0…100 |
Напряжение постоянного тока
| u-5.5 |
-50…+50 мВ |
0…100 |
| u 0.1 |
0…1 В |
0…100 |
| u 0.10 |
0…10 В |
0…100 |
| u 2.10 |
2…10 В |
0…100 |
Пирометры суммарного излучения по ГОСТ 10627-71
| P Ir.1 |
РК-15 |
400…1500 |
| P Ir.2 |
РК-20 |
600…2000 |
| P Ir.3 |
РС-20 |
900…2000 |
| P Ir.4 |
РС-25 |
1200…2500 |
Схема подключения ИТП.17.Н3

Схема подключения ИТП.17.Щ9

Примеры схем подключения к ИТП17.Щ9
ИТП17.Щ9 + 4…20мА ПД100 и внешним ИП
ИТП17.Щ9 + ПР200(И 4…20мА)
Примеры схем подключения к ИТП17.Н3
ИТП17.Н3 + 4…20мА ПД100 и внешним ИП
ИТП17.Н3 + ПР200(И 4…20мА)
