Описание

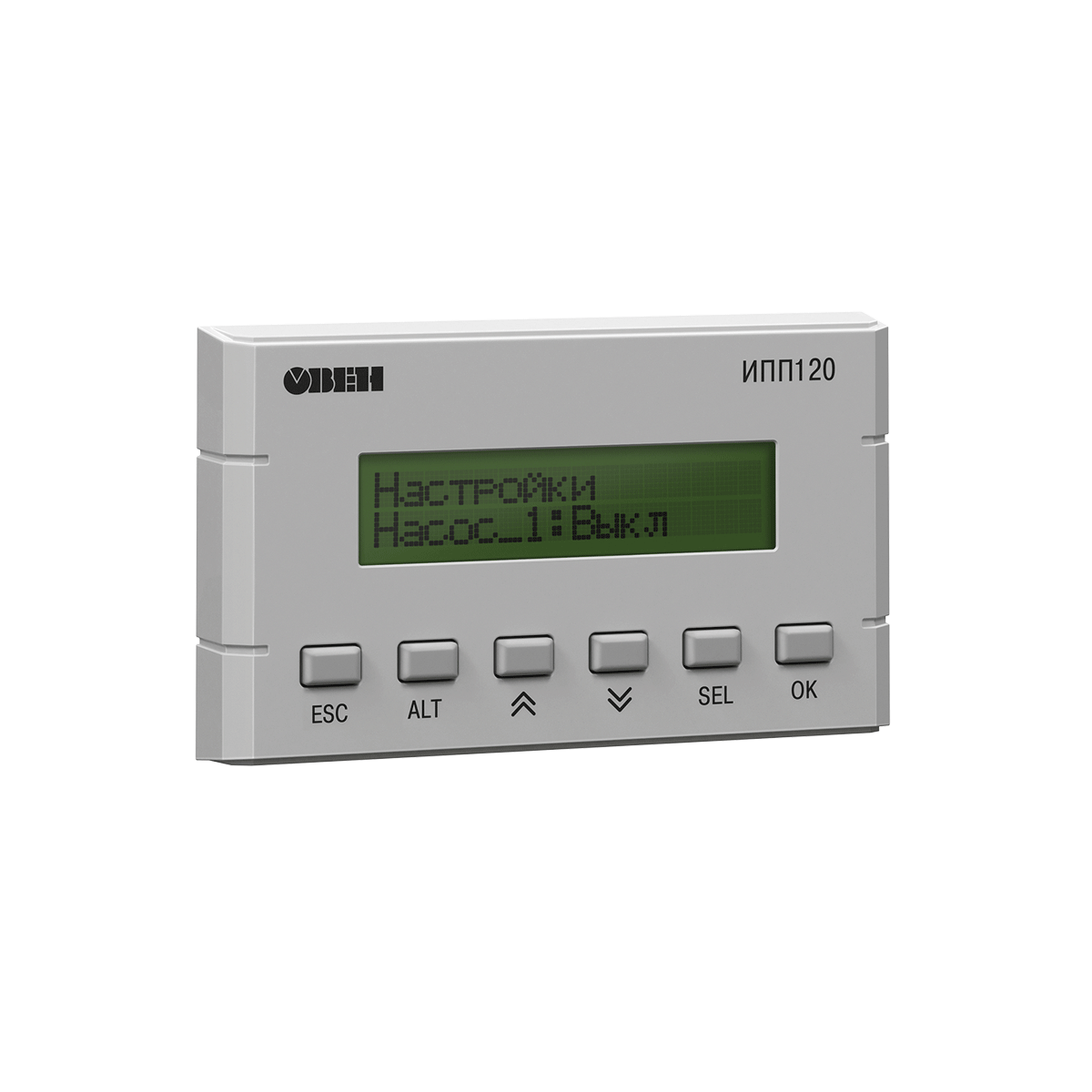

ОВЕН ИПП120 – компактная символьная панель оператора с управляющей логикой. Предназначена для вывода и редактирования текстовых и цифровых параметров системы. Может применяться в тяжелых условиях эксплуатации совместно с программируемыми реле, контроллерами или модулями ввода/вывода, подключенными по сети RS-485.
В ИПП120 на борту есть интерфейс RS-485 для управления устройствами по сети или передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic (начиная с версии 1.10.149). Загрузка алгоритма производится с помощью кабеля microUSB.
Области применения
- Вентиляция
- Отопление
- ГВС
- Насосные групп
Отличительные особенности ИПП120
Коммуникационные возможности:
- Работа в сети по протоколу Modbus RTU/ASCII в режиме Master/Slave.
- Задание управляющей логики по сети RS-485.
Возможности символьного индикатора:
- Видимая область символьного индикатора: 2 строки по 16 символов.
- Возможность корректировки параметров программы пользователя и параметров прибора с помощью 6 механических кнопок.
- Доступ к внесению изменений по паролю.
Конструктивные особенности:
- Крепление в щит в отверстие 22,5 мм.
- Съемный клеммник – для удобства монтажа.
Эксплуатация
- Использование в тяжелых условиях эксплуатации: IP65, -20…+55 °C.
- Конфигурирование в среде Owen Logic (начиная с версии 1.10.149).
- USB-порт для программирования (не требует питания при программировании).
- Возможность питания от бортовой сети =12 В.
Примеры применения
Технические характеристики
| Наименование | Значение |
| Программирование | |
| Среда программирования | Owen Logic |
| Объем Retain-памяти | 1020 байт |
| Объем памяти сетевых переменных (режим slave) | 512 байт |
| Память ПЗУ | 128 кбайт |
| Память ОЗУ | 32 кбайт |
| Интерфейс программирования | microUSB |
| Общие сведения | |
| Напряжение питания | =9…32 В (номинальное =24 В) |
| Потребляемая мощность | не более 2,5 Вт |
| Минимальное время цикла | 1 мс (зависит от сложности программы) |
| Часы реального времени | есть |
| Модули расширения ПРМ | нет |
| Коммуникационные возможности | |
| Интерфейс RS-485 (1шт.) | |
| Протокол связи | Modbus RTU/ASCII |
| Режим работы | Master/Slave |
| Скорости работы интерфейса | 9600, 19200, 38400,115200 бит/с |
| Индикация и управление | |
| Тип дисплея | текстовый монохромный ЖКИ с подсветкой, 2×16 символов |
| Количество механических кнопок | 6 |
Элементы индикации и управления
Двухстрочный 16-разрядный ЖКИ для отображения текстовых сообщений и цифровых значений.
Редактирование осуществляется с помощью шести кнопок, расположенных на передней панели ИПП120.
| Кнопка | Назначение |
 |
Вход в основное меню |
 |
Изменение положения курсора / перемещение по разрядам |
 |
Перемещение по меню / изменение значения |
|
Применяется в комбинации с другими кнопками |
 |
Выбор параметра / сохранение изменения |
 |
Отмена изменения (сброс до первоначального значения) / выход из режима редактированрия |
 |
Применение изменения |
|
Выход / отмена |
Габаритные и установочные размеры
Видео
Обновленный видеокурс по OwenLogic
Курс состоит из серии видео по работе приборов серии ПР и ИПП120 в среде OwenLogic. На примерах разбираем основные макросы и типы данных в OwenLogic, работу с входами и выходами, загрузку программы в прибор, сетевые переменные, работу по сети RS-485, настройку экранов и многое другое.
Курс полезен как для первого знакомства со средой, так и для закрепления навыков.
ПО, примеры и инструкции
Среда программирования Owen Logic
| Среда программирования Owen Logic | 2.11.370 | zip | 83.28 MB |
Сервисное программное обеспечение (обязательное)
| Microsoft .NET Desktop Runtime 6.0.20 (Owen Logic версии 2.0 и старше) | zip | 103.88 MB | |
| Microsoft Visual C++ 2015-2022 (Owen Logic версии 1.22 и старше) | zip | 36.69 MB |
Драйвер
| Драйвер USB ИПП120 | zip | 2.15 MB | |
| Драйвер USB ИПП120 для Windows 7 | zip | 0.97 MB |
Примеры
| Примеры | Перейти |
| Вывод переменных на экран (ПР200 и ИПП120) | Скачать |
| Настройка обмена ИПП120 и ПЧВ1,2 по сети RS-485 | Скачать |
Статьи
| Информационная программируемая панель ОВЕН ИПП120 | Скачать |
Обучающее видео
Схемы подключения
Аксессуары
|
Наименование |
Изображение |
Применение |
Заказать |
| Кабель MicroUSB-USB (1,8м) |  |
Для загрузки программы в ИПП120.
Длина: 1,8 м. |
Чертежи, схемы, модели
Документация
| Документация | |||
| webРуководство по эксплуатации ИПП120 | 2.91 MB | ||
| Руководство по эксплуатации (краткое) ИПП120 | 1.52 MB | ||
| Протокол Modbus в ОВЕН ПР | 152.84 kB | ||
| Сертификаты | |||
| Декларация о соответствии на ИПП120 | zip | 0.83 MB | |
Комплектность
| Наименование | Количество |
| Прибор ИПП120 | 1 шт. |
| Краткое руководство | 1 экз. |
| Паспорт и гарантийный талон | 1 экз. |
| Комплект клеммных соединителей | 1 шт. |
| Гайка фиксирующая | 1 шт. |
| Рамка уплотнительная | 1 шт. |
Цены
| Стандартные позиции (цены указаны с НДС) | ||
| ИПП120
24VDC, 1xRS-485, HMI
|
9 760,00 ₽ | |
