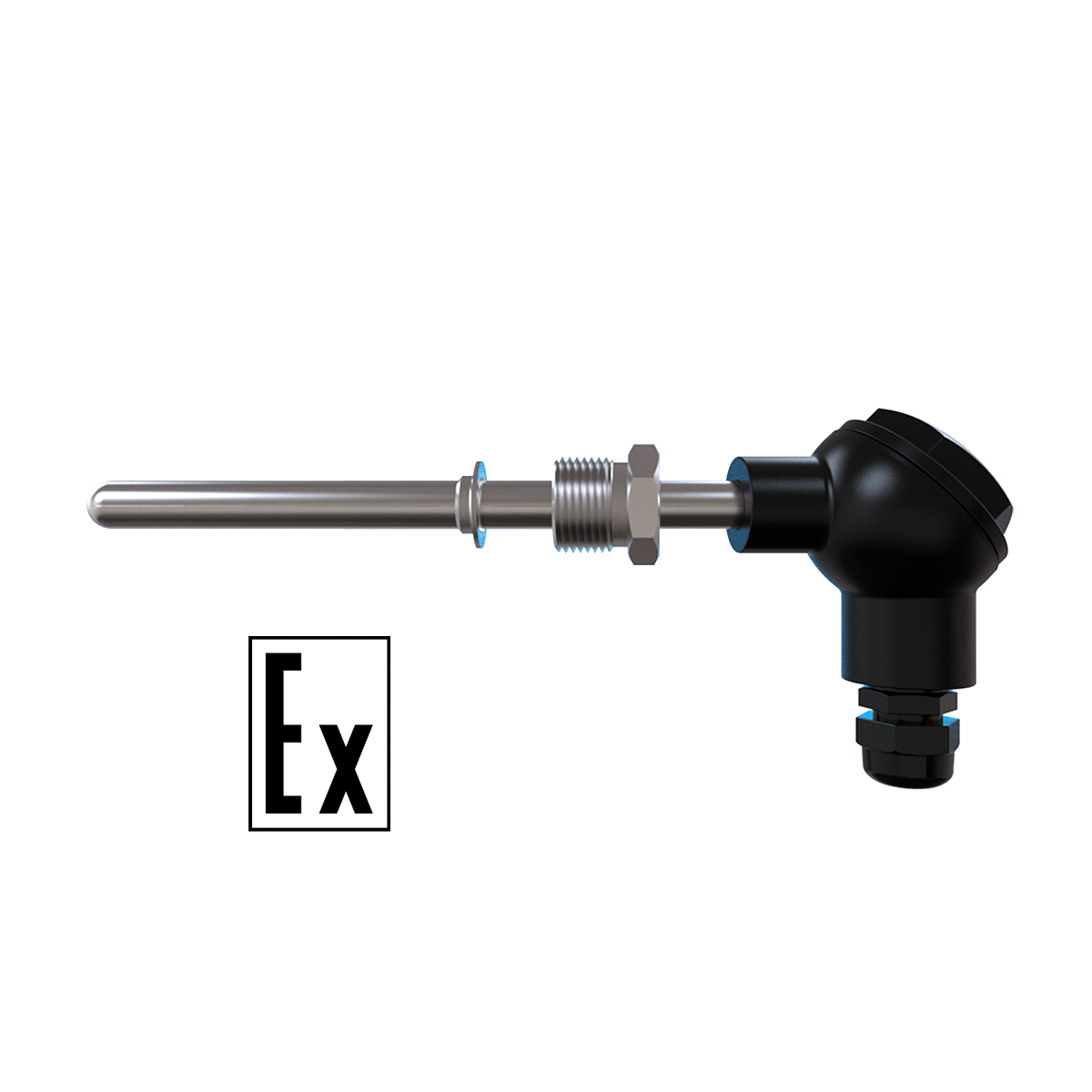

ДТСхх5 термосопротивления с коммутационной головкой EXIA

Описание

Включены в реестр Минпромторг, реестровая запись 10642799 до 03.06.2028

Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1…Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами:

  • выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
  • ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
  • ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТС.03), имеющий вид взрывозащиты выходных цепей «искробезопасная

электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).

Стандартный срок производства – от 5 рабочих дней

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1…Т6 Ga Х

0 Датчики относятся к категории особо взрывобезопасного оборудования
Ех Знак соответствия стандартам взрывозащиты
ia Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)
IIC Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)
Т1…Т6 Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице
Ga Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты
Х Особые условия эксплуатации датчиков

Температурный класс в маркировке взрывозащиты

Температурный класс

Т1

Т2

Т3

Т4

Т5

Т6
Температура окружающей и контролируемой среды, не более

425 °С

275 °С

195 °С

130 °С

95 °С

80 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

  • Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
  • Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
  • Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Технические характеристики

При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.

Характеристики

ДТСхх5-ЕХ

 ДТС125Л-ЕX
Номинальная статическая характеристика (НСХ)

50М, 100М

50П, 100П

PT100, PT1000

 50М, 100М 50П, 100П PT100, PT1000
Диапазон измеряемых температур:
— класс допуска А

–100…+450 °C

–30…+300 °C

   –60…+100 °C –30…+100 °C
— класс допуска В и С –50…+180 °C –196…+500 °C –50…+500 °C –50…+100 °C –50…+100 °C
Температура окружающей среды
— для температурных классов Т5…Т1 –60…+85 °C
— для температурных классов Т6 –60…+80 °C
Условное давление

0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Показатель тепловой инерции

не более 10…30 с
Сопротивление изоляции

не менее 100 МОм
Количество чувствительных элементов

1 или 2
Схема внутренних соединений проводников

2 – двухпроводная

3 – трехпроводная

4 – четырехпроводная
Исполнение сенсора относительно корпуса

изолированный
Материал коммутационной головки

пластмассовая, металлическая
Тип резьбового штуцера

метрическая резьба, трубная резьба
Материал защитной арматуры

сталь 12Х18Н10Т
Степень защиты IP54 (IP65 – для датчиков с металлической головкой)
Средний срок службы не менее 10 лет
Маркировка взрывозащиты

0Ex ia IIC T1…T6 Ga
Параметры искробезопасных электрических цепей

Ui=30 В; Ii=200 мA; Li=0,75 мкГн; Сi=2,75 мкФ

Конструктивные исполнения датчиков

Конструктивное исполнение коммутационной головки для ДТС

Стандартное исполнение Увеличенная ДТС125Л
Пластмассовая Металлическая Пластмассовая Металлическая Пластмассовая
Модели с коммутационной головкой ОВЕН ДТС Модели с коммутационной головкой ОВЕН ДТС Модели с коммутационной головкой ОВЕН ДТС Модели с коммутационной головкой ОВЕН ДТС Модели с коммутационной головкой ОВЕН ДТС
Кабельный ввод М16×1,5 Кабельный ввод М16×1,5 Кабельный ввод М16×1,5 Кабельный ввод М20×1,5 Кабельный ввод М16×1,5
Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 10 мм Диаметр подключаемого кабеля до 8 мм

Конструктивные исполнения датчиков

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной

части L*, мм
Конструктивные исполнения ДТС015

015

D=8 мм

сталь 12Х18Н10Т

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

025

D=10 мм
515 D=6 мм

Подвижный штуцер

035

D=8 мм, M=20х1,5 мм**, S=22 мм

045

D=10 мм, M=20х1,5 мм**, S=22 мм

145

D=6 мм, M=20х1,5 мм**, S=22 мм
Конструктивные исполнения ДТС035Подвижный штуцер 335 D=8 мм, M=20×1,5 мм**, S=22 мм
435 D=6 мм, M=20×1,5 мм**, S=22 мм

Конструктивные исполнения ДТС055

Подвижный штуцер

055

D=10 мм, M=20х1,5 мм**, S=22 мм

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000, 1250,

1600, 2000
Конструктивные исполнения ДТС065

065

D=8 мм, M=20х1,5 мм**, S=27 мм

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

075

D=10 мм, M=20х1,5 мм**, S=27 мм

085

D=10 мм, M=27х2 мм**, S=32 мм
Конструктивные исполнения ДТС095Подвижный штуцер

095

D=10 мм, M=20х1,5 мм**, S=22 мм
Конструктивные исполнения ДТС105

105

D=8 мм, M=20х1,5 мм**, S=27 мм
505 D=6 мм, M=20х1,5 мм**, S=27 мм
Конструктивные исполнения ДТС405

405

D=5 мм

 80, 100, 120,

160, 200, 250,

320
Конструктивные исполнения ДТС125Л 125Л D=6 мм

(-60…+85 0С)

 60, 80, 100

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.

Примечания:

  1. Исполнение с двумя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
  2. Датчики с двумя чувствительными элементами производятся только с увеличенной коммутационной головкой.
  3. Датчики с металлической головкой и двумя чувствительными элементами производятся только с 2-проводной схемой соединения.
  4. При измерении температуры выше 180 °С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
  5. Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по суммарной длине монтажной части L и вспомогательного размера (от 40 до 120 мм, см. табл.):
    • 50П – не производим
    • для 50М– не более 200 мм
    • для 100М, 100П, РТ100 – не более 630 мм
  6. ДТС с двумя чувствительными элементами и металлической коммутационной головкой изготавливаются только по 2-проводной схеме.
  7. Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).>
  8. Модели 405, 435, 505, 515 с пластмассовой головкой изготавливаются только в исполнении Л – увеличенная головка.
  9. Модель ДТС405 по 4-проводной схеме не изготавливается.
  10. При выборе длины монтажной части в модели 405 необходимо учитывать толщину (12 мм) подвижного фланца.
  11. Модель ДТС405М с сенсорами 50П, 100П не изготавливается.
  12. Датчики с двумя чувствительными элементами изготавливаются по согласованию.

Модификации

Обозначение при заказе ДТСхх5 EXIA

ХДТСХХ5Х—Х.ХХ.Х.Х.ЕХI-Х

Пример обозначения при заказе: ДТС065-РТ100.В3.320.ЕXI-Т4

Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый РТ100, модель 065, класс допуска В, с трехпроводной схемой соединений, длина монтажной части 320 мм, пластиковой коммутационной головкой, во взрывозащищенном исполнении, температурный класс Т4 (температура поверхности датчика до 130 °С).

Пример обозначения при заказе: ДТС105-50М.В3.60.МГ.G1/2.ЕХI-Т5

Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 50М, модель 105, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 60 мм, с металлической коммутационной головкой, с трубной резьбой G1/2, во взрывозащищенном исполнении, температурный класс Т5 (температура поверхности датчика до 95 °С).
