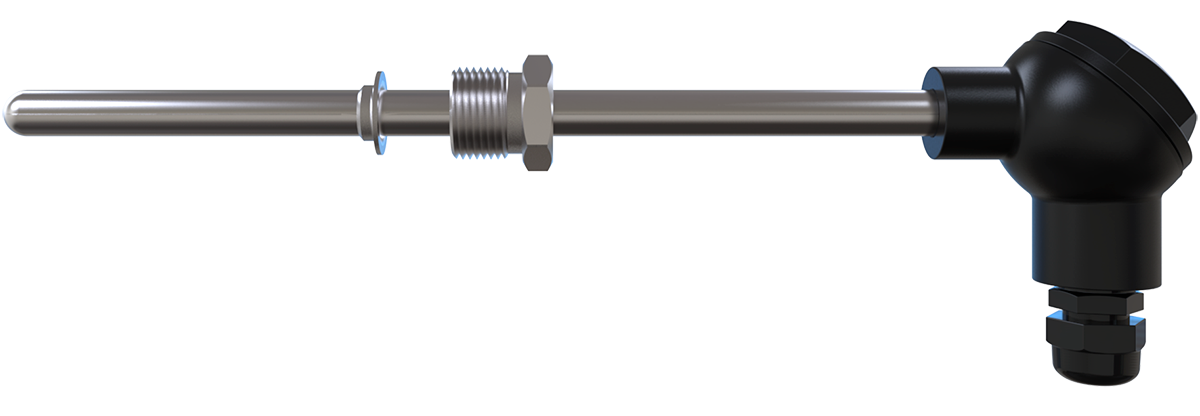

ДТСхх5 термосопротивления с коммутационной головкой

Описание

Включены в реестр Минпромторг, реестровая запись 10642799 до 03.06.2028

ДТСхх5 с коммутационной головкой позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

  • 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
  • 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
  • РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)

Среда измерения

Твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).

Отличительные особенности:

  • Бюджетная цена датчиков.
  • Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Характеристики

Вероятность безотказной работы при соблюдении условий эксплуатации:

ДТС с платиновым ЧЭ

  • от -50 до +250 °С – не менее 0,95 за 40 000 ч;
  • от -196 (-60 °С – для РТ100, РТ1000) до -50 °С – не менее 0,95 за 15 000 ч.

ДТС с медным ЧЭ

  • от -50 до +150 °С – не менее 0,95 за 15 000 ч.

Для монтажа датчиков ДТСхх5 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.

При изменении температуры выше 180 ⁰С рекомендуем использовать датчики с металлической головкой.

Стандартный срок производства – от 5 рабочих дней

Технические характеристики

Характеристики ДТСхх5
Номинальная статическая характеристика (НСХ) 50М, 100М 50П, 100П PT100, PT1000
Диапазон измеряемых температур:
— класс допуска А -100…+450 °C -30…+300 °C
— класс допуска В и С -50…+180 °C -196…+500 °C -50…+500 °C
— для ДТС125Л -50…+100 °C -60…+100 °C -50…+100 °C
— для ДТС205 (класс допуска А) -30…+250 °C
Температура окружающей среды -60…+85 °C
Условное давление 0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Показатель тепловой инерции не более 10…30 с
Сопротивление изоляции не менее 100 МОм
Количество чувствительных элементов 1 или 2
Схема внутренних соединений проводников 2 – двухпроводная*

3 – трехпроводная

4 – четырехпроводная
Исполнение сенсора относительно корпуса изолированный
Исполнение коммутационной головки хх5 пластмассовая

металлическая**
Разъем М12 ¾ pin – только для ДТС205
Тип резьбового штуцера метрическая резьба, трубная резьба
Материал защитной арматуры сталь 12Х18Н10Т

AISI 316 – только для ДТС205
Степень защиты IP54

IP65 – для датчиков с металлической головкой и ДТС125, ДТС125Л

IP67 – для ДТС205
Средний срок службы не менее 10 лет

Примечание

* кроме ДТС205
** кроме ДТС125, ДТС125Л

Конструктивные исполнения датчиков

Конструктивное исполнение коммутационной головки для ДТС

Стандартное исполнение Увеличенная
Пластмассовая Металлическая Пластмассовая Металлическая
Для 2- и 3-проводной схемы Для 4-проводной схемы
Модели с коммутационной головкой ОВЕН ДТС Модели с коммутационной головкой ОВЕН ДТС Модели с коммутационной головкой ОВЕН ДТС Модели с коммутационной головкой ОВЕН ДТС Модели с коммутационной головкой ОВЕН ДТС
Кабельный ввод
М16×1,5		 Кабельный ввод
М16×1,5		 Кабельный ввод
М14×1		 Кабельный ввод
М16×1,5		 Кабельный ввод
М20×1,5
Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 10 мм
ДТС125Л
Пластмассовая
Модели с коммутационной головкой ОВЕН ДТС
Кабельный ввод
М16×1,5
Диаметр подключаемого кабеля до 8 мм

Конструктивное исполнение углового разъема ДТС205

Конструктивное исполнение углового разъема ДТС205
Разъем М12 ¾ pin
Кабельный ввод
Диаметр подключаемого кабеля: до 7 мм

Конструктивные исполнения датчиков

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм
Конструктивные исполнения ДТС015

015

D=8 мм

сталь 12Х18Н10Т

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

025

D=10 мм
515 D=6 мм
Конструктивные исполнения ДТС035Подвижный штуцер

035

D=8 мм, M=20×1,5 мм**, S=22 мм

045

D=10 мм, M=20×1,5 мм**, S=22 мм

145

D=6 мм, M=20×1,5 мм**, S=22 мм
Конструктивные исполнения ДТС335Подвижный штуцер 335 D=8 мм, M=20×1,5 мм**, S=22 мм
435 D=6 мм, M=20×1,5 мм**, S=22 мм

Конструктивные исполнения ДТС055

Подвижный штуцер

055

D=10 мм, M=20×1,5 мм**, S=22 мм

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000, 1250,

1600, 2000
Конструктивные исполнения ДТС065

065

D=8 мм, M=20×1,5 мм**, S=27 мм

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

075

D=10 мм, M=20×1,5 мм**, S=27 мм

085

D=10 мм, M=27×2 мм**, S=32 мм
Конструктивные исполнения ДТС095Подвижный штуцер

095

D=10 мм, M=20×1,5 мм**, S=22 мм
Конструктивные исполнения ДТС105

105

D=8 мм, M=20×1,5 мм**, S=27 мм
505 D=6 мм, M=20×1,5 мм**, S=27 мм
Конструктивные исполнения ДТС205DIN 32676 205*** D=6 мм,

Диаметр CLAMP

А = 50,5 мм

(для DN 25; 32; 40)

А = 64 мм

(для DN 50)

Давление измеряемой среды, не более

1,6 МПа

 AISI 316 40, 50, 60, 80,

100, 120, 140,

160, 180, 200,

220, 240, 260,

280, 300, 320,

340, 360, 380,

400, 420, 440,

460, 480, 500,

520, 540, 560,

580, 600, 630
Конструктивные исполнения ДТС405

405

D=5 мм

сталь 12Х18Н10Т

 80, 100, 120,

160, 200, 250,

320
Конструктивные исполнения ДТС125Л 125Л D=6 мм

(-60…+85 0С)

 60, 80, 100

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
*** ДТС205 изготавливается только с РТ100, РТ1000.

Примечания:

  1. Датчики с двумя чувствительными элементами изготавливаются:
    • только для моделей с диаметром защитной арматуры 8 и 10 мм;
    • с диаметром монтажной части 8 мм выпускаются с длиной монтажной части в диапазоне 100 мм ≤ L < 1500 мм;
    • с диаметром монтажной части 8 мм по 4-проводной схеме не изготавливаются;
    • производятся только с увеличенной коммутационной головкой;
    • с металлической коммутационной головкой изготавливаются только по 2-проводной схеме.
  2. При измерении температуры выше 180 °С для моделей 015, 025, 105, 505, 515 рекомендуем использовать датчики с металлической головкой.
  3. Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по суммарной длине монтажной части L и вспомогательного размера (от 40 до 120 мм, см. табл.):
    • 50П – не производим
    • для 50М – не более 200 мм
    • для 100М, 100П, РТ100 – не более 630 мм
  4. Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
  5. Модели 405, 435, 505, 515 с пластмассовой головкой изготавливаются только в исполнении Л – увеличенная головка.
  6. Модель ДТС405:
    • с сенсорами 50П, 100П не изготавливается;
    • по 4-проводной схеме не изготавливается;
    • при выборе длины монтажной части необходимо учитывать толщину (12 мм) подвижного фланца.

Модификации

Обозначение при заказе ДТСXX5

Обозначение при заказе ДТСхх5 термосопротивления с коммутационной головкой

ХДТСХХ5Х—Х.ХХ.ХХ

Обозначение при заказе ДТС125Л

Обозначение при заказе ДТС125Л

ДТС125Л—Х.ХХ.Х

Пример обозначения при заказе: ДТС045-100М.В3.120.МГ
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 100М, модель 045, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 120 мм, с металлической коммутационной головкой, диапазон измерения: -50…+180 °С.

Пример обозначения при заказе: ДТС125Л-100М.В3.80
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 100М, модель 125Л, класс допуска В, с трехпроводной схемой соединений, длиной погружаемой части 80 мм, диапазон измерения: -60…+85 °С.

Пример обозначения при заказе: ДТС065-РТ100.В3.120.G1/2

Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления платиновый РТ100, модель 065, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 120 мм, с трубной резьбой G1/2, диапазон измерения: -50…+500 °С.

Обозначение при заказе ДТС205

Обозначение при заказе ДТС205

ДТС205-Х.АХ.Х.CLХ



Комплектность

  1. Датчик
  2. Паспорт и Гарантийный талон

Класс допуска и диапазон измерения термопреобразователей сопротивления ОВЕН ДТС

Тип Класс допуска Диапазон измерения* Пределы допускаемых отклонении от НСХ**
М В -50…+200 °C ± (0,30 + 0,005 *|t| ) °C
С -180…+200 °C ± (0,60 + 0,01 *|t| ) °C
Pt, П А -100…+450 °C (с проволочным ЧЭ)

-30…+300 °C (с пленочным ЧЭ)

 ± (0,15 + 0,002 *|t| ) °C
В -196…+660 °C (с проволочным ЧЭ)

-50…+500 °C (с пленочным ЧЭ)

 ± (0,30 + 0,005 *|t| ) °C
С -196…+660 °C (с проволочным ЧЭ)

-50…+600 °C (с пленочным ЧЭ)

 ± (0,60 + 0,01 *|t| ) °C

ПРИМЕЧАНИЕ
*Диапазон измеряемых температур зависит от конструктивного исполнения датчика и указывается в паспорте на датчик.
** |t| – абсолютное значение температуры измеряемой среды, °C
