Описание
Включены в реестр Минпромторг, реестровая запись 10784067 до 16.02.2031

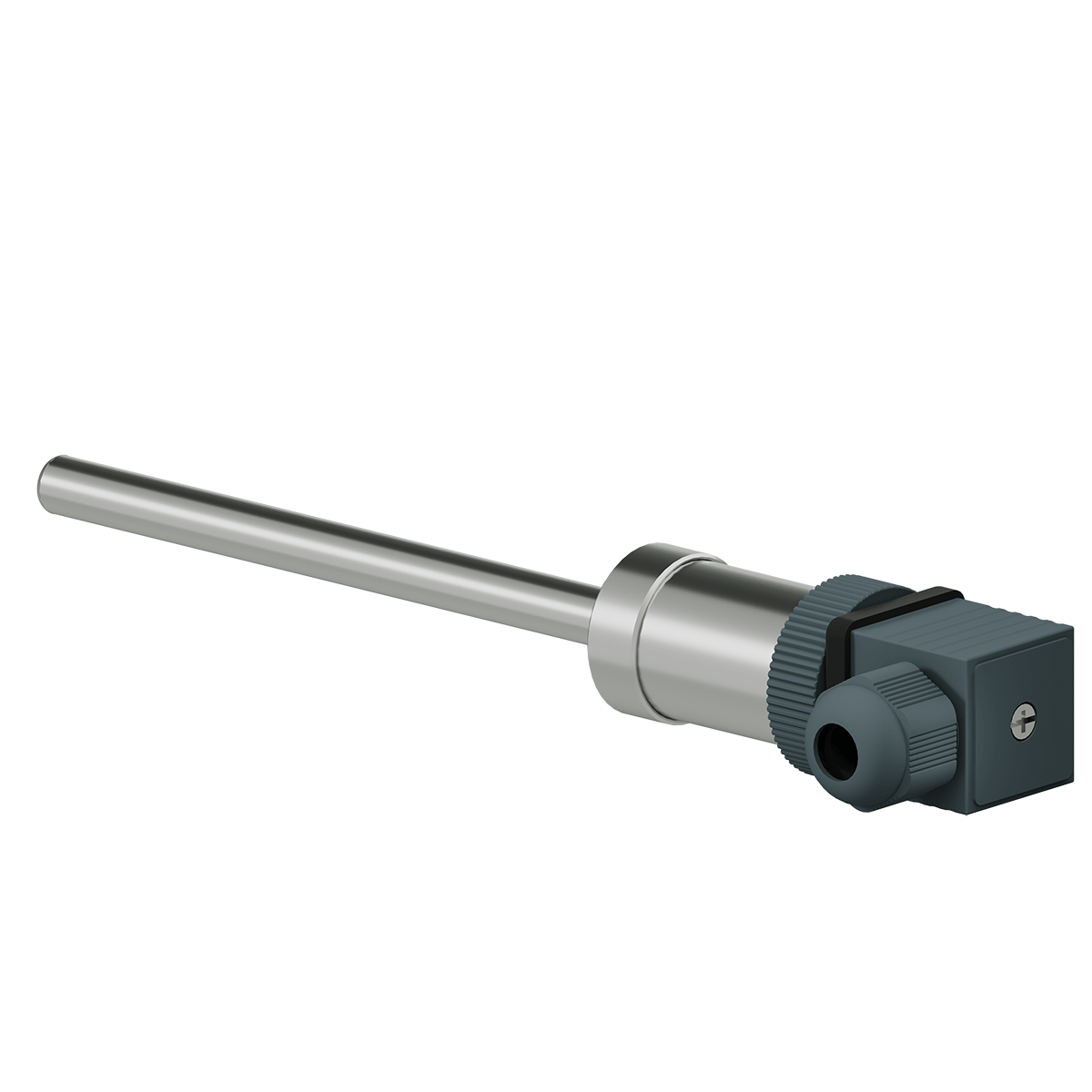

Датчики температуры ДТСхх2 с коммутационным разъемом DIN типа 43650 позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
- 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
- РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)
Среда измерения
Твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).
Отличительные особенности ДТСхх2 с DIN
- Удобство монтажа: DIN-разъем типа 43650.
- Большое количество исполнений за счет новой маркировки.
По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчики без монтажных элементов (в гладкой защитной арматуре) соответствуют группе V2, с монтажными элементами – группе N2.
Основные характеристики
Вероятность безотказной работы при соблюдении условий эксплуатации:
ДТС с платиновым ЧЭ:
- от -50 до +250 °С – не менее 0,95 за 40 000 ч;
- от -196 (-60 °С – для РТ100, РТ1000) до -50 °С и от +250 °С до + 450 °С – не менее 0,95 за 15 000 ч.
ДТС с медным ЧЭ:
- от -50 до +150 °С – не менее 0,95 за 15 000 ч.
Для монтажа датчиков ДТСхх2 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
Стандартный срок производства – от 5 рабочих дней
Токовый выход
Если вам нужен датчик с токовым выходом 4…20 мА с разъемом DIN 43650, предлагаем использовать совместно с ДТСхх2 нормирующий преобразователь НПТ-5.
Технические характеристики
| Характеристики | ДТСхх2 | ||
| Номинальная статическая характеристика (НСХ) | 50М, 100М | 50П,100П | PT100,PT1000 |
| Диапазон измеряемых температур: | |||
| — класс допуска А | -100…+450 °C* | -30…+300 °C* | |
| — класс допуска В и С | -50…+180 °C | -196…+500 °C* | -50…+500 °C* |
| Температура окружающей среды | -50…+85 °C | ||
| Показатель тепловой инерции | не более 10…30 с | ||
| Количество чувствительных элементов | 1 или 2 | ||
| Схема внутренних соединений проводников | 2 – двухпроводная
3 – трехпроводная (только с 1 ЧЭ) 4 – четырехпроводная (только с 1 ЧЭ) |
||
| Условное давление, не более: | |||
| – защитная арматура из стали с диаметром монтажной части до 6 мм | 0,4 МПа | ||
| – защитная арматура из стали с диаметром монтажной части 6 мм | 0,6 МПа | ||
| – защитная арматура из стали с диаметром монтажной части от 8 до 10 мм | 10 МПа | ||
| Сопротивление изоляции, не менее: | |||
| – при температуре (25 ± 10) °С; | 100 МОм | ||
| – при температуре от плюс 100 до плюс 250 °С; | 20 МОм | ||
| – при температуре от плюс 251 до плюс 450 °С; | 2,0 МОм | ||
| – при температуре от плюс 451 до плюс 660 °С | 0,5 МОм | ||
| Исполнение сенсора относительно корпуса | изолированный | ||
| Разъем | DIN типа 43650 | ||
| Тип резьбового штуцера | метрическая резьба, трубная резьба | ||
| Материал защитной арматуры | сталь 12Х18Н10Т
медь (для ДТС222) |
||
| Степень защиты | IP65 | ||
| Средний срок службы | не менее 10 лет | ||
Примечание
* — для ДТС222 максимальная температура составляет +250 °C
Конструктивные исполнения датчиков
| Конструктивное исполнение | Модель | Материал защитной арматуры | Диаметр монтажной части, D, мм | Длина монтажной части, L, мм | Длина вспомогательного размера, L1, мм (при наличии) | Тип и размер резьбы М*, мм |
 |
012 | Сталь 12Х18Н10Т | 6, 8, 10 | От 60 до 2000 | — | — |
 С фланцем |
032 | 5 | 80, 100, 120, 160, 200, 250, 320 | F — фланец | ||
 Подвижный штуцер |
6, 8, 10 | От 60 до 2000 | От 40 до 280 | Выбирается при заказе | ||
Приварной штуцер |
042 | От 30 до 280
0 — не указывается |
||||
 Подвижный штуцер |
732 | 10 | От 80 до 2000 | От 40 до 280 | ||
 Подвижный штуцер |
752 | От 60 до 2000 | ||||
 Накладной |
3222 | 12Х18Н10Т, пластина –медь, в комплекте червячные хомуты 80 – 100 мм (2 шт.) | — | 50, 80, 120 | — | — |
*По заказу возможно изготовление датчика с другой резьбой.
Примечания:
- Датчики с двумя чувствительными элементами изготавливаются:
- только по 2-проводной схеме;
- только для моделей с диаметром защитной арматуры 8 и 10 мм;
- с диаметром монтажной части 8 мм выпускаются с длиной монтажной части в диапазоне 100 мм ≤ L < 1500 мм.
- Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по суммарной длине монтажной части L и вспомогательного размера L1:
- 50П – не производим;
- для 50М – не более 200 мм;
- для 100М, 100П, РТ100 – не более 630 мм.
- Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
- Модель ДТС032 с фланцем:
- с сенсорами 50П, 100П не изготавливается;
- по 4-проводной схеме не изготавливается;
- при выборе длины монтажной части необходимо учитывать толщину (12 мм) подвижного фланца.
Конструктивное исполнение DIN-разъема типа 43650*
- Разъем DIN 43650
- Кабельный ввод М16х1,5
- Диаметр подключаемого кабеля: от 3 до 7 мм
Схемы внутренних соединений проводов
| Количество ЧЭ | Двухпроводная схема соединений | Трехпроводная схема соединений | Четырехпроводная схема соединений |
| Один ЧЭ |  |
 |
 |
| Два ЧЭ |  |
— | — |
Модификации
Примечание. Стандартной является резьба М20×1,5 и G1/2.
По спец. заказу возможно изготовление датчика с другой резьбой.
Пример обозначения при заказе: ДТС042-100П.B3.6.200.M16×1,5
Приведенное условное обозначение указывает, что изготовлению и поставке подлежит датчик температуры с одним ЧЭ, общепромышленного применения стандартного конструктивного исполнения, с гладкой арматурой, узлом коммутации в виде разъема DIN типа 43650, с НСХ преобразования 100П, класса допуска В,
с трехпроводной схемой соединения, диаметром монтажной части 6 мм, длиной монтажной части 200 мм, типом присоединения к процессу – приварной штуцер М16×1,5.
Класс допуска и диапазон измерения термопреобразователей сопротивления ОВЕН ДТС
| Тип | Класс допуска | Диапазон измерения* | Пределы допускаемых отклонении от НСХ** |
| М | В | -50…+200 °C | ± (0,30 + 0,005 *|t| ) °C |
| С | -180…+200 °C | ± (0,60 + 0,01 *|t| ) °C | |
| Pt, П | А | -100…+450 °C (с проволочным ЧЭ)
-30…+300 °C (с пленочным ЧЭ) |
± (0,15 + 0,002 *|t| ) °C |
| В | -196…+660 °C (с проволочным ЧЭ)
-50…+500 °C (с пленочным ЧЭ) |
± (0,30 + 0,005 *|t| ) °C | |
| С | -196…+660 °C (с проволочным ЧЭ)
-50…+600 °C (с пленочным ЧЭ) |
± (0,60 + 0,01 *|t| ) °C | |
|
ПРИМЕЧАНИЕ |
|||
Чертежи, схемы, модели
Документация
| Документация | ||||
| Руководство по эксплуатации ДТСхх2 | 5.77 MB | |||
| Сертификаты | ||||
| Отказное письмо на датчики температуры ДТС | zip | 191.92 kB | ||
| Описание типа СИ ДТСхх2, ДТСхх3, ДТС3ххх | zip | 404 kB | ||
| Сертификат средств измерений ДТСхх2, ДТСхх3, ДТС3ххх | Россия. 92657-24 |
zip | 241.42 kB | |
| Сертификат средств измерений ДТСхх2, ДТСхх3, ДТС3ххх | Казахстан | zip | 321.53 kB | |
| Выписка из реестра Минпромторг для ДТС | реестровая запись 10784067 | 328.97 kB | ||
Комплектация
- Датчик
- Паспорт и Гарантийный талон
