Описание

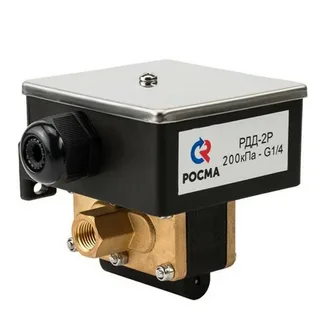

Тип РДД-2Р. Дифференциальные реле перепада низких давлений РДД-2Р предназначены для замыкания или размыкания электрических цепей в зависимости от изменения разности величины двух давлений. Реле может использоваться для работы с неагрессивными к медным сплавам и каучуку NBR жидкими и газообразными, не вязкими и не кристаллизующимися средами с максимальной температурой измеряемой среды 90 °C.
| Рабочий диапазон, кПа |
Дифференциал, кПа (фиксированный) |
Р статич. макс., МПа |
| 5…15 | 2…4 | 1,6 |
| 5…30 | 2…4 | |
| 6…70 | 4…7 | |
| 6…100 | 5…7 | |
| 10…200 | 8…10 | |
| 20…300 | 13…17 | |
| 30…400 | 18…22 |
1,0
±1%
Однополюсный перекидной контакт
3А ~220 В
5А ~110 В
Окружающая среда: -20…+70
Контролируемая среда: -20…+90
IP54, сталь 10, пластик
Сталь 10
Медный сплав
Бутадиен-нитрильный каучук (NBR)
Внутренняя резьба G¼
Наружная резьба с накидной гайкой G¼
Переходник с резьбой наружная G¼ — наружная G¼, латунь
Кабельный ввод (Ø кабеля до 12 мм)
100 000 циклов
| Тип | Способ присоединения | Вес |
| РДД-2Р | внутренняя резьба G¼ | 0,52 |
| наружная резьба с накидной гайкой G¼ | 0,38 |
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Подробнее
ТУ 4218-001-4719015564-2010
ГОСТ 26005–83
Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле
Дифференциальное реле для контроля низких давлений
| Тип | Рабочий диапазон давлений, кПа | Присоединение (способ) | Цена с НДС, руб. |
|---|---|---|---|
| РДД-2Р | 5…15; 5…30; 6…70; 6…100; 10…200; 20…300; 30…400 | внутренняя резьба G¼ | 5675 |
| наружная резьба с накидной гайкой G¼ |
Дополнительные опции
| Наименование | Резьба присоединения | Длина, м | Цена с НДС, руб. |
|---|---|---|---|
| Капиллярная трубка для РДД-2Р на низкие давления | G¼ — G¼ (наруж. — наруж.) | 1 | 680 |
| 1,5 | 830 | ||
| 2 | 1070 | ||
| 3 | 1150 | ||
| G¼ — G½ (наруж. — наруж.) | 1 | 720 | |
| 1,5 | 790 | ||
| 2 | 830 | ||
| 3 | 900 | ||
| Переходник для РДД-2Р на низкие давления | G¼ — G¼ (наруж. — наруж.) | 135 | |
| Повторная настройка реле давления | 190 | ||
Принцип действия прибора основан на сопоставлении величины двух давлений, подаваемых с двух сторон на штуцеры прибора. При достижении разностью давлений среды значения, заданного уставкой устройства, происходит срабатывание реле, и микропереключатель приводит в действие однополюсный перекидной контакт.
Благодаря высокой чувствительности, дифференциальное реле для низких давлений активно применяются для контроля перепада давлений (расхода) в теплообменниках, в циркуляционных насосных и вентиляторных установках в системах вентиляции и кондиционирования, а также в системах горячего водоснабжения и отопления.
