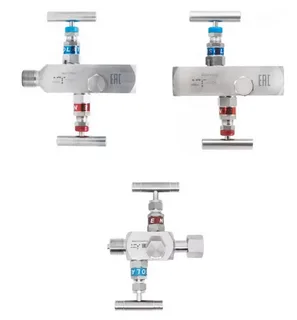

Двухвентильный игольчатый клапан SS-2R до 40 МПа

Описание

Двухвентильный игольчатый клапан применяется в качестве запорного или регулирующего механизма для подключения измерительных приборов (датчиков давления, манометров и других средств измерений) к импульсным и технологическим линиям с давлением до 40 МПа.

Устройство состоит из корпуса и двух управляющих вентилей с затвором игольчатого типа, которые выполнены из нержавеющей стали. Изолирующий вентиль перекрывает доступ рабочей среды к прибору. Дренажный вентиль, установленный ниже по потоку, обеспечивает дренаж остаточной среды и сброс давления в полости клапана, что необходимо в случае демонтажа прибора, или его технического обслуживания без остановки процесса на производственной магистрали.

Установленный двухвентильный клапан на магистрали отвечает требованиям техники безопасности при работе с агрессивными средами и сокращает потери рабочей среды.

Рабочее давление, МПа

40

Диапазон рабочих температур, °С

−40…+240

Резьба присоединения

G½, M20x1,5 или NPT½

Резьба дренажного клапана

G¼ или NPT¼

Исполнение (резьба)

Внутренняя / наружная
Внутренняя / внутренняя
Внутренняя (накидная гайка) / наружная
Наружная / наружная

Материал корпуса

Нержавеющая сталь 08Х17Н13М2

Материал игольчатого золотника

Нержавеющая сталь 20Х17Н2

Материал сальника

Фторопласт

Тип иглы

Плавающая

Максимальный вес, кг

1,10

Техническая документация

ГОСТ 9697-87

ЧертежиДокументыКарта заказаPDFF.A.Q.Где купить?

Цена

Наименование Резьба присоединения Цена с НДС, руб.
Двухвентильный игольчатый клапан SS-2R внутренняя G½ — внутренняя G½ 6300
внутренняя М20×1,5 — внутренняя М20×1,5 или NPT½
внутренняя NPT½ — внутренняя NPT½
внутренняя G½ — наружная G½
внутренняя М20×1,5 — наружная М20×1,5 или NPT½
внутренняя, накидная гайка М20×1,5 — наружная М20×1,5
внутренняя NPT½ — наружная NPT½
наружная М20×1,5 — наружная М20×1,5
