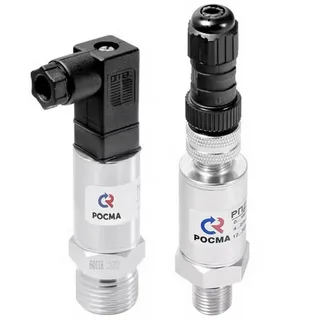

Датчики давления РПД-И (РПД-В, РПД-ИВ)

Описание

Тип РПД-И (РПД-В, РПД-ИВ). Датчики давления предназначены для измерения и непрерывного преобразования избыточного (РПД-И), вакуумметрического (РПД-В), вакуумметрического и избыточного (РПД-ИВ) давлений в унифицированный выходной сигнал постоянного тока.

Измеряемые среды для датчиков давления (преобразователей) — не кристаллизующиеся жидкости, газы и пары, неагрессивные к нержавеющей стали. При использовании прибора для измерений в агрессивной, вязкой или абразивной среде необходимо защитить чувствительный элемент РПД, установив датчик в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, городского хозяйства, включая системы водоснабжения, вентиляции и теплоснабжения.

Класс точности

0,25* / 0,5 / 1,0

* — для диапазонов от 0,1 МПа

Диапазон измерений давлений
Тип Единицы измерения Диапазон
РПД-И кПа 0…10 / 16 / 25 / 40 / 60
МПа 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
РПД-В МПа −0,1…0
РПД-ИВ МПа −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Предельное давление перегрузки

200% от ВПИ, кроме РПД-И 0…100 МПа

Диапазон рабочих температур, °C

Окружающая среда: −40…+100
Измеряемая среда: −40…+100

Выходной сигнал, мА

4…20

Напряжение питания, В

12…36

Потребляемая мощность, Вт

Не более 1

Время отклика, мс

≤5

Корпус и штуцер

IP65, нержавеющая сталь 08Х17Н13М2

Электрическое присоединение

Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице)
Разъем М12х1 (4 pin) пластик**
** — под заказ

Резьба присоединения

G¼, G½ или М20×1,5

Межповерочный интервал

5 лет

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

НСРП. 421262.001ТУ
ГОСТ 22520-85

ЧертежиМонтаж и эксплуатацияДокументыКарта заказаPDFАналогиF.A.Q.Где купить?

Датчики давления РПД

Тип Класс точности Выходной сигнал Диапазон измерений давлений Резьба присоединения Цена с НДС, руб.
РПД-И 0,25 4…20 мА МПа 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 G¼, G½ или М20×1,5 9620
РПД-В МПа −0,1…0
РПД-ИВ МПа −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
РПД-И 0,5 / 1 4…20 мА кПа 0..10 / 16 / 25 / 40 / 60 7960
МПа 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 6380
РПД-В 0,5 МПа −0,1…0
РПД-ИВ МПа −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
РПД-И
разъем М12х1*		 0,5 / 1 4…20 мА кПа 0..10 / 16 / 25 / 40 / 60 8990
МПа 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 7790
РПД-В
разъем М12х1*		 0,5 МПа −0,1…0
РПД-ИВ
разъем М12х1*		 МПа −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

* — под заказ

Дополнительные опции

Наименование услуги Тип Цена с НДС, руб.
Объединение с разделителем РМ-Н11, РМ-С10, РМ-С10м, РМ-В10, РМ-В10м РПД-И*, РПД-ИВ* 250
Объединение с разделителем РМ-Н11, РМ-С10, РМ-С10м, РМ-В10, РМ-В10м и рукавом РПД-И* 420
Объединение с разделителем РМ-СВ11 РПД-И* 250
Объединение с разделителем РМ-Х11 РПД-И*, РПД-ИВ* 250
Объединение с разделителем РМ-Х11 и рукавом РПД-И* 420
Объединение с разделителем РМ-ФМ41 РПД-И* 260
Объединение с разделителем РМ-С21, РМ-С21м РПД-И*, РПД-ИВ* 250
Объединение с разделителем РМ-С21, РМ-С21м и рукавом РПД-И* 420
Объединение с разделителем РМ-М31 РПД-И*, РПД-ИВ* 260
Объединение с разделителем РМ-К11 РПД-И*, РПД-ИВ*
Демпфер внутренний резьбовой из нержавеющей стали, с установкой РПД-И (РПД-В, РПД-ИВ) 95
Свидетельство о поверке к прибору РПД 130
Протокол поверки к прибору РПД 130
Индивидуальный паспорт на прибор РПД 100
Первичная заводская поверка РПД бесплатно
Периодическая поверка РПД 840
* — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25
