Описание

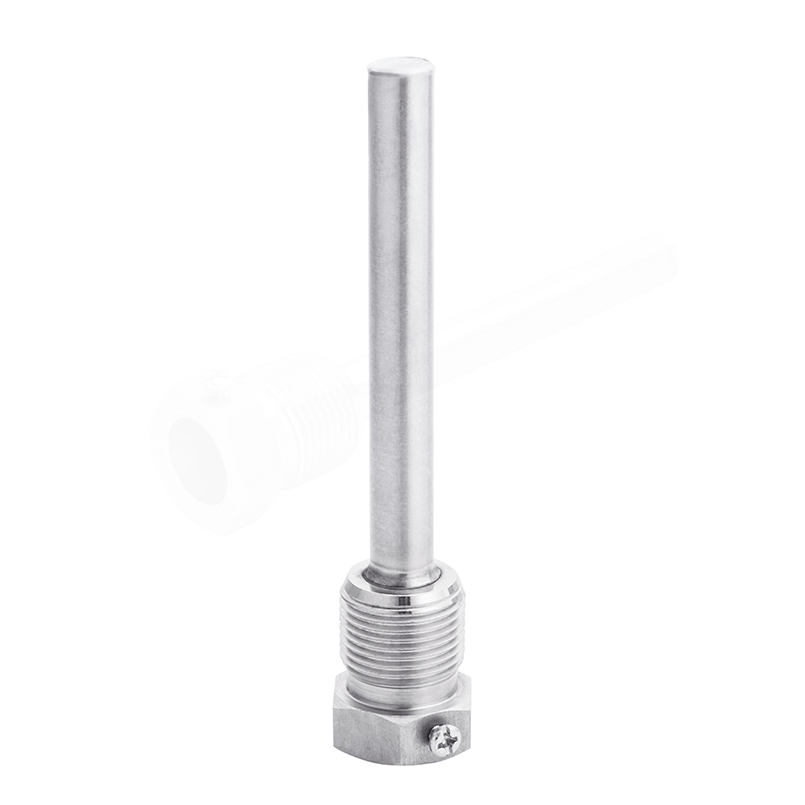

Гильзы из нержавеющей стали для БТ серии 211, 220, ТТ-В. Предназначены для защиты средств измерений от воздействия агрессивных измеряемых сред и высоких давлений.
При заказе необходимо указать тип и серию БТ, наружную / внутреннюю резьбу гильзы и длину её погружной части (L).
25
| БТ серия 211, ТТ-В | 10 |
| БТ серия 220 | 14 |
| БТ серия 211*, 220** | 46 / 64 / 100 / 150 / 200 / 250 / 300 |
| ТТ-В | 30 / 40 / 50 / 64 / 100 / 150 |
* — возможно изготовление погружной части длиной до 1000 мм для осевых и радиальных БТ (с шагом 50 мм).
** — возможно изготовление погружной части длиной до 1600 мм для радиальных и универсальных БТ и длиной до 1000 мм для осевых БТ (с шагом 50 мм).
Нержавеющая сталь 08Х18Н10
БТ-211, 220:
ТУ 4211-001-4719015564-2008
ТТ-В:
ТУ 4321-002-4719015564-2008
Гильзы из нержавеющей стали
| Наименование | Параметры | Длина, мм | Цена с НДС, руб. |
|---|---|---|---|
| Для термометров биметаллических общетехнических серии 211, тип БТ* | внешний диаметр погружной части — 10 мм, резьба присоединения — G½ или М20×1,5 |
46 | 830 |
| 64 | 875 | ||
| 100 | 920 | ||
| 150 | 955 | ||
| 200 | 990 | ||
| 250 | 1030 | ||
| 300 | 1095 | ||
| Для термометров биметаллических коррозионностойких серии 220, тип БТ** | внешний диаметр погружной части — 14 мм, резьба присоединения — G½, М20×1,5, М27х2 или NPT½ |
46 | 930 |
| 64 | 970 | ||
| 100 | 1010 | ||
| 150 | 1050 | ||
| 200 | 1090 | ||
| 250 | 1140 | ||
| 300 | 1200 | ||
| Для термометров жидкостных виброустойчивых, тип ТТ-В | внешний диаметр погружной части — 10 мм, резьба присоединения — G½, М20×1,5, М22×1,5, М27×2 |
30 | 940 |
| 40 | 960 | ||
| 50 | 970 | ||
| 64 | 985 | ||
| 100 | 1005 | ||
| 150 | 1050 |
* — возможно изготовление погружной части длиной до 1000 мм для осевых и радиальных БТ (с шагом 50 мм).
** — возможно изготовление погружной части длиной до 1600 мм для радиальных и универсальных БТ и длиной до 1000 мм для осевых БТ (с шагом 50 мм).
Гильза защищает биметаллические термометры, и другие средства измерения (СИ) от воздействия кислот, щелочей и других агрессивных сред, поскольку нержавеющая сталь, из которой она изготовлена, устойчива к коррозии. Также устройство предохраняет СИ от негативного влияния высоких температур, давлений и механических повреждений.
Деталь монтируется в трубопровод, а термометр БТ устанавливается в гильзу. Такая схема монтажа позволяет производить замену СИ без остановки технологического процесса.
Защитные погружные гильзы для термометров используются в пищевой, химической, нефтехимической промышленности, а также в других областях промышленного производства для повышения устойчивости прибора к воздействию агрессивных сред.
