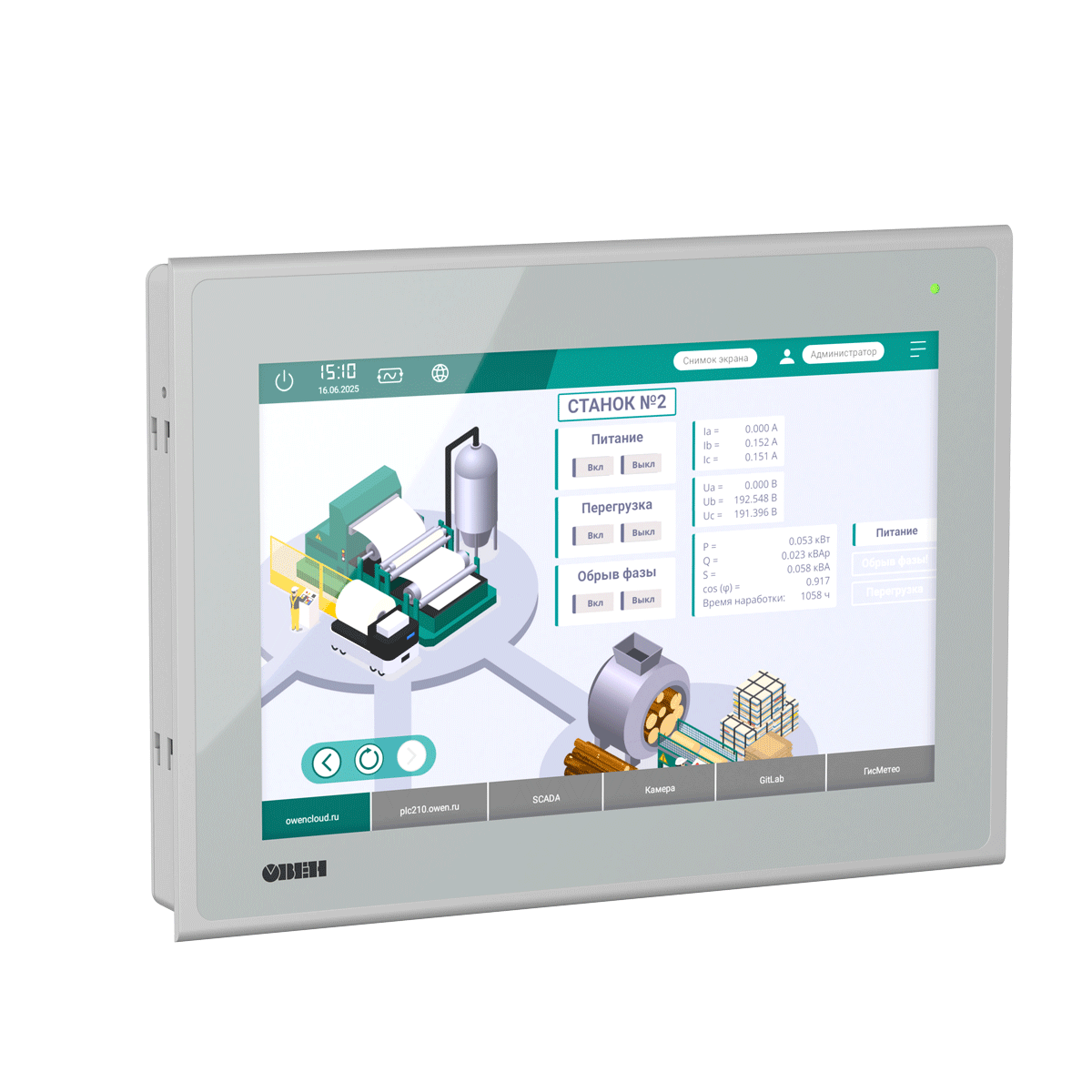

ВП110 сенсорная веб-панель оператора 10” со встроенным веб-браузером

Описание

ОВЕН ВП110 – сенсорная панель оператора со встроенным веб-браузером. Предназначена для наглядного отображения веб-визуализации контроллера. ВП110 оснащена встроенным браузером c поддержкой технологии HTML5, который позволяет отображать веб-страницы. ВП110 работает напрямую с ПЛК, SCADA-системами и облачными решениями — без дополнительного ПО, без промежуточных проектов, без сложной настройки. Просто подключите по Ethernet или Wi-Fi — и управляйте.

Рекомендуется для совместного применения с ОВЕН ПЛК210, СПК210, OwenCloud и другими устройствами, имеющими веб-сервер.

Примечание: Начиная с 20 марта 2025 года выпускается обновленная модификация web-панели с аппаратной платформой H/W v2.0 и версией прошивки 2.2 (подробнее).

Конструктивное исполнение

Корпус web-панели ВП110 с лицевой стороны защищен от пыли и влаги, степень защиты – IP65. Глянцевая поверхность лицевой стороны легко очищается. ВП110 имеет щитовое крепление и возможность крепежа по стандарту VESA100.

Примеры использования web-панели ОВЕН ВП110 в качестве HMI

Примеры использования web-панели ОВЕН ВП110

Интеграция и масштабирование

Функциональные особенности операторской web-панели

Проекционно-ёмкостный экран

Web-панель ВП110 имеет проекционно-ёмкостный сенсорный IPS-экран с диагональю 10,1” (разрешение 1280×800, 16,7 млн цветов) и поддержкой технологии Multi-touch, которая позволяет обрабатывать до десяти одновременных касаний.

Интерфейсы для подключения

Для отображения web-визуализации устройство имеет два интерфейса связи – Ethernet и Wi-Fi. Активный интерфейс выбирается пользователем в сервисном меню. Единовременно возможна работа только одного интерфейса. В случае если один из интерфейсов становится не активным, панель автоматически произведет переключение между ними.

Расширенный диапазон питающего напряжения

Диапазон от 10 до 48 В постоянного напряжения позволяет применять web-панель в системах с напряжением 12 и 24 В.

Автономная работа устройства с помощью аккумуляторов

Устройство оснащено двумя встроенными аккумуляторами для поддержания работы веб-панели в случае отключения основного питания. Восстановление заряда аккумуляторов происходит после подачи основного напряжения.

Предупреждение: не допускается эксплуатация панели при отсутствии или неисправности аккумуляторных батарей, выпущенных до 20.03.2025.

Подключение HID-устройств

Два порта USB-А позволяют подключать периферийные устройства, такие как клавиатура и мышь.

Технические характеристики

  • Технические характеристики ВП110 H/W v2.0
  • Технические характеристики ВП110
Наименование Значение
Системные характеристики
Центральный процессор 4×ARM Cortex™-A55 Core
Частота центрального процессора 1800 МГц
Графический процессор ARM MALI-G52
Объем ПЗУ 8 Гб (eMMC)
Объем ОЗУ 2048 Мб( LPDDR4)
Часы реального времени Есть*
Индикатор Есть, двухцветный
Дисплей
Тип TFT IPS
Тип подсветки LED (светодиодная подсветка)
Диагональ 10,1 дюйма
Разрешение 1280×800 пикселей
Плотность пикселей 140 dpi
Рабочая зона (ширина×высота) 216,58×135,36 мм
Яркость 300 кд/м2
Экран
Тип Проекционно-емкостный, Glass+Glass
Рабочая зона (ширина×высота) 216×135 мм
Толщина стекла 1,4 мм
Количество одновременных нажатий, не более 10
Интерфейсы
Ethernet 1×Ethernet 10/100/1000 Мбит/c (RJ45)
USB Host 2×USB 2.0 A (для подключения USB-накопителя и/или устройств ввода)
Wi-Fi
Тип антенны Встроенная
Поддерживаемые стандарты IEEE802.11 b/g/n/d/e/h/i
Частотный диапазон 2,4-2,4835 ГГц
USB**
Количество портов 2
Стандарт USB 1.0, 1.1, 2.0
Длина кабеля, не более 1,5 м
Поддерживаемые файловые системы FAT 32
Максимальная емкость накопителя 32 Гб
Максимальный рабочий ток порта 500 мА
Максимальный ток при одновременной работе 2 портов 650 мА
Динамик
Тип Моно
Выходная мощность 1,3 Вт
Питание
Тип питающего напряжения Постоянное
Диапазон питающего напряжения от 10 до 48 В
Номинальное напряжение питания 24 В
Максимальная потребляемая мощность в установившемся режиме, не более 20 Вт
Максимальная длина кабеля питания 30 м
Поддерживаемые аккумуляторные батареи
Тип ICR18650
Количество 2 шт.
Рекомендуемая емкость 2600 мА·ч
Номинальное напряжение 3,7 В
ПО
Операционная система Android 11
Прикладное ПО Веб-панель
Корпус
Габаритные размеры (Ш×В×Г) (266×193×37)±1 мм
Установочные размеры для крепления в щит 259×186 мм
Установочные размеры для крепления по стандарту VESA MIS-D 100, R 100×100 мм
Степень защиты корпуса по ГОСТ 14524:
— со стороны лицевой панели IP65
— со стороны задней панели IP20
Общие характеристики
Масса брутто, не более 1,5 кг

Примечание
*Точность хода часов реального времени – ±5 секунд в сутки при 25 °C.
**После подключения USB-накопителя необходимо программно перезагрузить панель.
Параметр Значение
Аппаратные характеристики
Процессор 4 x ARM Cortex™-A7 Core
Частота, ГГц 1,3
Графический процессор ARM Mali-400
Частота графического процессора, МГц 500
Объем Flash-памяти (eMMC), ГБ 8
Оперативная память (LPDDR3), ГБ 1
Часы реального времени (RTC) Есть, энергонезависимые1
Дисплей
Тип дисплея TFT IPS
Тип подсветки LED (светодиодная подсветка)2
Тип сенсорного экрана Ёмкостный, с поддержкой Multi-touch3
Диагональ, дюймы 10,1
Разрешение, пиксель 1280×800
Интерфейсы
Ethernet 1 × 10/100 Мбит/c (RJ45)
Wi-Fi 802.11 b/g/n (2,4 ГГц)
3G GSM: 850/900/1900

WCDMA: B1/2/5/8

TD-SCDMA: B34/39
USB Host 2 × USB 2.0 Тип A – для подключения HID-устройств
Программное обеспечение
Операционная система Android OS 8.1
Прикладное ПО Веб-браузер (Mozilla Firefox, v.89.0)
Питание
Тип питающего напряжения Постоянное
Диапазон питающего напряжения, В 10…48
Номинальное напряжение питания, В 24
Макс. потребляемая мощность, Вт 20Вт
Питание от аккумуляторных батарей Есть
Корпус
Конструктивное исполнение Для щитового крепления и VESA100
Тип вентиляции Естественная вентиляция
Габаритные размеры

(ширина × высота × глубина), мм

 (266×193×37) ± 1
Установочные размеры

(ширина × высота), мм

 259×186
Степень защиты корпуса по ГОСТ14254:
— с лицевой стороны IP65
— со стороны разъемов IP20
Общие характеристики
Рабочая температура, °C 0…50
Рабочая влажность, % 10…90 (без конденсации)
Температура хранения, °C -20…+60
Масса брутто не более, кг 1,5
Обозначение при заказе ВП110

1 Питание RTC реализовано с помощью двух элементов питания ICR18650.
2 Яркость подсветки может быть изменена в сервисном меню.
3 Multi-touch обрабатывает до 10 касаний.

Функциональная схема прибора

Функциональная схема ВП110

Габаритные и установочные размеры

Габаритные размеры ВП110
Габаритные размеры ВП110
Установочные размеры ВП110
Установочные размеры ВП110



Видео



FAQ

1. Какое разрешение у ВП110?

Разрешение дисплея панели – 1280×800.

Но с учетом device pixel ratio разрешение браузера панели составляет 960×480 (при отображении верхней и нижней панели) или 960×600 (если верхняя и нижняя панель отсутствуют). Именно это разрешение должно быть указано при создании экранов визуализации в среде CODESYS или другом ПО. Чтобы новые настройки разрешения, заданные в среде разработки, вступили в силу, требуется перезагрузить ВП110.

Разрешение дисплея

2. Какова высота панели статуса (в верхней части экрана) и панели вкладок (в нижней части экрана) в пикселях?

Высота панели статуса: 72 пикселей.
Высота панели вкладок: 48 пикселей.

3. При работе с элементом Ползунок (slider) в визуализации CODESYS V3 панель перестает реагировать на нажатия. В чем может быть проблема?

При создании визуализации в CODESYS следует в Менеджере визуализации установить галочку Обработка мультикасания.

Менеджере визуализации

Чертежи, схемы, модели



Документация

Документация
webРуководство по эксплуатации ВП110 pdf 2.83 MB
Руководство по эксплуатации (краткое) ВП110 pdf 371.09 kB
webРуководство по эксплуатации ВП110 H/W v2.0 pdf 5.14 MB
Руководство по эксплуатации (краткое) ВП110 H/W v2.0 pdf 0.93 MB
Сертификаты
Декларация о соответствии на ВП110 zip 0.86 MB
Дополнительные материалы
Каталог реализованных решений. РЕФЕРЕНС-ЛИСТ ОВЕН pdf 8.14 MB

Комплектность

  • Прибор ВП110
  • Комплект крепежных элементов
  • Паспорт и Гарантийный талон
  • Краткое руководство по эксплуатации
