Описание

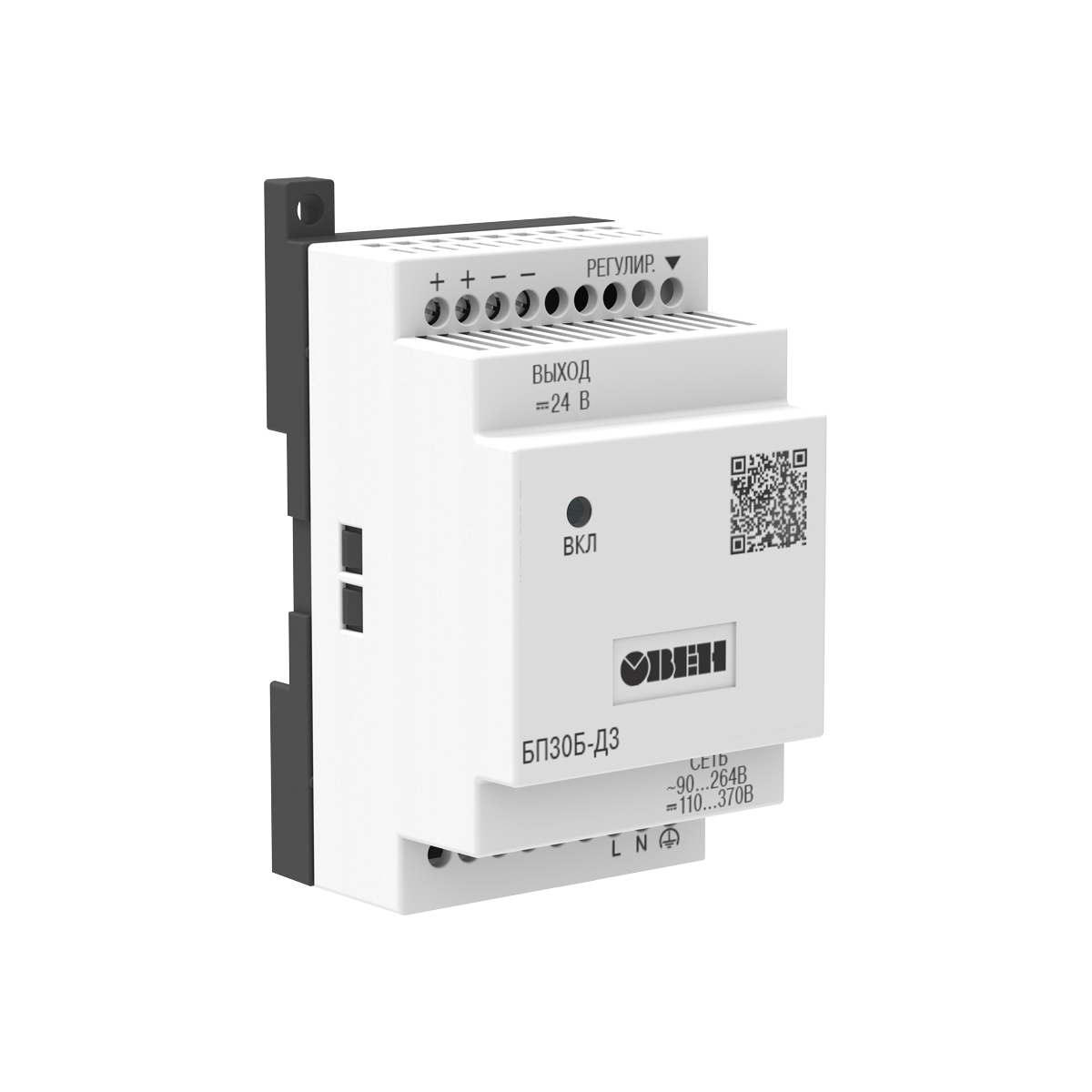

Блоки питания ОВЕН БП30Б-С, БП60Б-С, БП120Б-C предназначены для питания стабилизированным напряжением 24 В постоянного тока приборов автоматики и других радиоэлектронных устройств.
Преимущества блоков питания для тяжелых условий эксплуатации ОВЕН БП30Б-С, БП60Б-С, БП120Б-C:
- Сохраняют стабильное выходное напряжение и 100 % выходной мощности в широком диапазоне температур: от -40 до +70 °С.
- Выдерживают перегрузку по току до 110 %.
- Имеют низкий уровень пульсаций выходного напряжения (< 0,5 % Uвых).
- Обеспечивают высокий КПД (более 85 %).
- Защищают от КЗ в цепях 24 В постоянного тока.
- Не требует дополнительного охлаждения.
Современная схемотехника обеспечивает максимально эффективное отведение тепла при работе в условиях высоких и низких температур. Выпускаются в пластиковых корпусах с креплением на DIN-рейку. Все компоненты блоков питания БПхБ-С протестированы на устойчивую работу в условиях низких (до -40 ºС) и высоких (до +70 ºС) температур.
Основные функции
- Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
- Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
- Успешный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.д.).
- Защита от перенапряжения и импульсных помех на входе.
- Защита от перегрузки, короткого замыкания и перегрева.
- Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
- Индикация о наличии напряжения на выходе.
Система контроля и регулирования температуры
Технические характеристики
| Параметр |
Значение |
| Входное напряжение: | |
| – переменного тока |
90…264 В |
| – постоянного тока | 110…370 В |
| Частота входного переменного напряжения |
47…63 Гц |
| Коррекция выходного напряжения |
22…26 В |
| Нестабильность выходного напряжения при изменении напряжения питания |
±0,2 % |
| Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax |
±0,25 % |
| Электрическая прочность изоляции: | |
| – вход – выход (действующее значение) |
3 кВ |
| – вход – корпус (действующее значение) | 1,5 кВ |
| Коэффициент полезного действия |
Не менее 85 % |
| Степень защиты корпуса (со стороны передней панели) |
IP20 |
Условия эксплуатации
| Параметр | Значение |
| Температура окружающего воздуха | –40…+70 °С |
| Атмосферное давление | 86…106,7 кПа |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |
Электрические характеристики
|
Модификация прибора |
Мощность, Вт |
Выходное напряжение, В |
Макс. выходной ток, А |
Амплитуда пульсации выходного напряжения, мВ |
| БП30Б-Д3-24C |
30 |
24 |
1,25 |
120 |
| БП60Б-Д4-24C |
60 |
24 |
2,5 |
120 |
| БП120Б-Д9-24C |
120 |
24 |
5 |
120 |
Функциональные возможности
Защита по перегрузке типа «ограничение выходного тока»
Защита от короткого замыкания
При возникновении короткого замыкания блоки питания ОВЕН БП30Б-С, БП60Б-С, БП120Б-С, уходят в режим «отсечки» до восстановления.
Защита от перегрева
При перегреве блоки питания ОВЕН БП30Б-С, БП60Б-С, БП120Б-С уходят в режим «отсечки».
График снижения мощности ОВЕН БП30Б-С, БП60Б-С, БП120Б-С в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.
Модификации
Габаритные и установочные размеры
Массогабаритные характеристики блоков питания ОВЕН БП30Б-С, БП60Б-С, БП120Б-C
| Блок питания |
Габаритные размеры (Ш×В×Г), мм |
Масса, кг |
| БП30Б-С |
54×90×58 |
0,2 |
| БП60Б-С |
72×90×58 |
0,4 |
| БП120Б-С |
157×90×59,6 |
0,5 |
Схемы подключения
Примечание. Если длина проводов между блоком и нагрузкой более 1 м, и на входе нагрузки отсутствуют входные конденсаторы, рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1 мкФ и напряжением ≥ 1,5 Uвых применяемого блока.
Чертежи, схемы, модели
Документация
| Документация | |||
| Руководство по эксплуатации (краткое) БП30Б-Д3-24C | 466.71 kB | ||
| Руководство по эксплуатации (краткое) БП60Б-Д4-24C | 547.06 kB | ||
| Руководство по эксплуатации (краткое) БП120Б-Д9-24С | 2.04 MB | ||
| Сертификаты | |||
| Декларация о соответствии на БП12-120 | zip | 0.93 MB | |
| Сертификат промышленной безопасности на БП15-120 | zip | 1.13 MB | |
Проекты
Используемая продукция ОВЕН:
Используемая продукция ОВЕН:
+5
Комплектность
- Прибор
- Фиксатор
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Результаты индивидуальных стендовых испытаний (см. ниже пример)
Пример результатов индивидуальных стендовых испытаний
Цены
| Стандартные позиции (цены указаны с НДС) | ||
| БП30Б-Д3-24С
30Вт; Выход: 24В/1.25А; Вход: 90…264VAC / 110…370VDC; -40…70°C; Ш×В×Г: 54×90×58мм
|
6 649,00 ₽ | |
| БП60Б-Д4-24С
60Вт; Выход: 24В/2.5А; Вход: 90…264VAC / 110…370VDC; -40…70°C; Ш×В×Г: 72×90×58мм
|
8 601,00 ₽ | |
| БП120Б-Д9-24С
120Вт; Выход: 24В/5А; Вход: 90…264VAC / 110…370VDC; -40…70°C; Ш×В×Г: 157×90×60мм
|
13 542,00 ₽ | |
