Описание

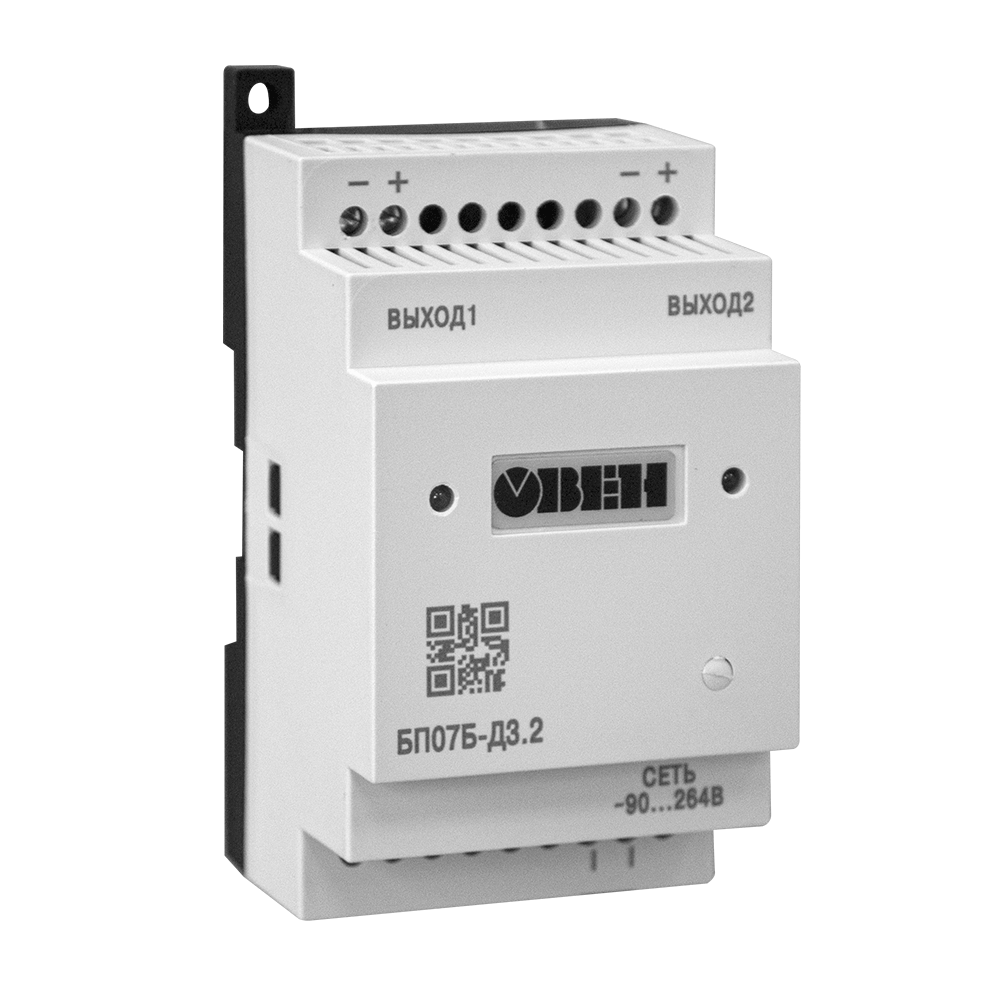

Блоки питания ОВЕН БП07Б, БП12Б, БП14Б предназначены для питания датчиков стабилизированным напряжением постоянного тока.
Максимальная выходная мощность: 7, 12, 14 Вт. Каждый блок питания имеет модификации трех номиналов выходного напряжения: 12, 24 и 36 В.
Блоки питания БП07Б, БП12Б, БП14Б выпускаются в пластиковых корпусах с креплением на DIN-рейку.
Основные функции
- Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
- Один или несколько гальванически изолированных каналов питания датчиков.
- Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
- Защита от перенапряжения и импульсных помех на входе.
- Защита от перегрузки, короткого замыкания и перегрева.
- Индикация о наличии напряжения на выходе.
Примеры применения блоков питания для датчиков
Технические характеристики
| Параметр | Значение |
| Входное напряжение: | |
| – переменного тока | 90…264 В |
| – постоянного тока | 110…370 В |
| Частота входного переменного напряжения | 47…63 Гц |
| Выходное напряжение |
|
| Коррекция выходного напряжения | 22…26 В |
| Нестабильность выходного напряжения при изменении напряжения питания | ±0,2 % |
| Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax | ±0,25 % |
| Электрическая прочность изоляции: | |
| – вход — выход (действующее значение) | 3 кВ |
| – вход — корпус (действующее значение) | 1,5 кВ |
| Коэффициент полезного действия | Не менее 85% |
| Степень защиты корпуса (со стороны передней панели) | IP20 |
Условия эксплуатации
| Параметр |
Значение |
| Температура окружающего воздуха |
|
| Атмосферное давление | 86…106,7 кПа |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |
Электрические характеристики
|
Модификация прибора |
Количество каналов |
Суммарная мощность, Вт |
Мощность в канале, Вт |
Выходное напряжение в канале, В |
Макс. ток нагрузки в канале, А |
Амплитуда пульсации выходного напряжения, мВ |
|
БП07Б-Д3.2-24 |
2 |
7 |
3,5 |
24±0,48 % |
0,145 |
60 |
|
БП07Б-Д3.2-36 |
2 |
7 |
3,5 |
36±0,72 % |
0,095 |
60 |
| БП12Б-Д1-12 | 1 | 12 | 12 | 12±1 % | 1 | 30 |
| БП12Б-Д1-24 | 1 | 12 | 12 | 24±1 % | 0,5 | 60 |
|
БП14Б-Д4.2-24 |
2 |
14 |
7,0 |
24±0,48 % |
0,29 |
60 |
|
БП14Б-Д4.2-36 |
2 |
14 |
7,0 |
36±0,72 % |
0,19 |
60 |
|
БП14Б-Д4.4-24 |
4 |
14 |
3,5 |
24±0,48 % |
0,145 |
60 |
|
БП14Б-Д4.4-36 |
4 |
14 |
3,5 |
36±0,72 % |
0,095 |
60 |
Функциональные возможности
Защита по перегрузке типа «отсечка»
Защита от короткого замыкания
При возникновении короткого замыкания блоки питания ОВЕН БП07Б, БП12Б, БП14Б уходят в режим «отсечки» до восстановления.
Защита от перегрева
При перегреве блоки питания ОВЕН БП07Б, БП12Б, БП14Б уходят в режим «отсечки».
График снижения мощности ОВЕН БП07Б, БП12Б, БП14Б в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.
Модификации
Обозначения при заказе БП12Б
Обозначения при заказе БП07Б, БП14Б
Габаритные и установочные размеры
Массогабаритные характеристики блоков питания ОВЕН БП12Б, БП07Б, БП14Б
| Блок питания | Габаритные размеры (Ш×В×Г), мм | Масса, кг |
| БП12Б | 22×90×56,6 | 0,1 |
| БП07Б | 54×90×58 | 0,13 |
| БП14Б | 72×90×58 | 0,135 |
Схемы подключения
Примечание. При длине проводов между блоком и нагрузкой более 1 м и отсутствием на входе нагрузки входных конденсаторов рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1 мкФ и напряжением ≥1,5 Uвых применяемого блока.
Чертежи, схемы, модели
Документация
| Документация | |||
| Руководство по эксплуатации БП07Б | 1.02 MB | ||
| Руководство по эксплуатации БП12Б | 556.67 kB | ||
| Руководство по эксплуатации БП14Б | 0.95 MB | ||
| Сертификаты | |||
| Декларация о соответствии на БП02-14 | zip | 364.3 kB | |
| Сертификат промышленной безопасности на БП02-14 | zip | 1.13 MB | |
| Декларация о соответствии на БП12Б | 0.94 MB | ||
Проекты
Используемая продукция ОВЕН:
+2
Используемая продукция ОВЕН:
Используемая продукция ОВЕН:
Используемая продукция ОВЕН:
Используемая продукция ОВЕН:
Используемая продукция ОВЕН:
+2Комплектность
- Прибор
- Фиксатор
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Результаты индивидуальных стендовых испытаний (см. ниже пример)
Пример результатов индивидуальных стендовых испытаний
Цены
| Стандартные позиции (цены указаны с НДС) | ||
| БП14Б-Д4.4-24
14Вт; Четыре выхода: 24В/0.145А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 72×90×58мм
|
6 832,00 ₽ | |
| БП14Б-Д4.2-24
14Вт; Два выхода: 24В/0.29А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 72×90×58мм
|
6 832,00 ₽ | |
| На заказ (цены указаны с НДС) | ||
| БП07Б-Д3.2-36
7Вт; Два выхода: 36В/0.095А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 54×90×58мм
|
4 941,00 ₽ | |
| БП14Б-Д4.4-36
14Вт; Четыре выхода: 36В/0.095А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 72×90×58мм
|
6 832,00 ₽ | |
| БП14Б-Д4.2-36
14Вт; Два выхода: 36В/0.19А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 72×90×58мм
|
6 832,00 ₽ | |
| БП07Б-Д3.2-24
7Вт; Два выхода: 24В/0.145А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 54×90×58мм
|
4 758,00 ₽ | |
| БП12Б-Д1-12
12Вт; Выход: 12В/1А; Вход: 90…264 В переменного тока / 110…370 В постоянного тока; -40…70°С; Ш×В×Г: 22×90×56мм
|
2 623,00 ₽ | |
| БП12Б-Д1-24
12Вт; Выход: 24В/0,5А; Вход: 90…264 В переменного тока / 110…370 В постоянного тока; -40…70°С; Ш×В×Г: 22×90×56мм
|
2 623,00 ₽ | |
