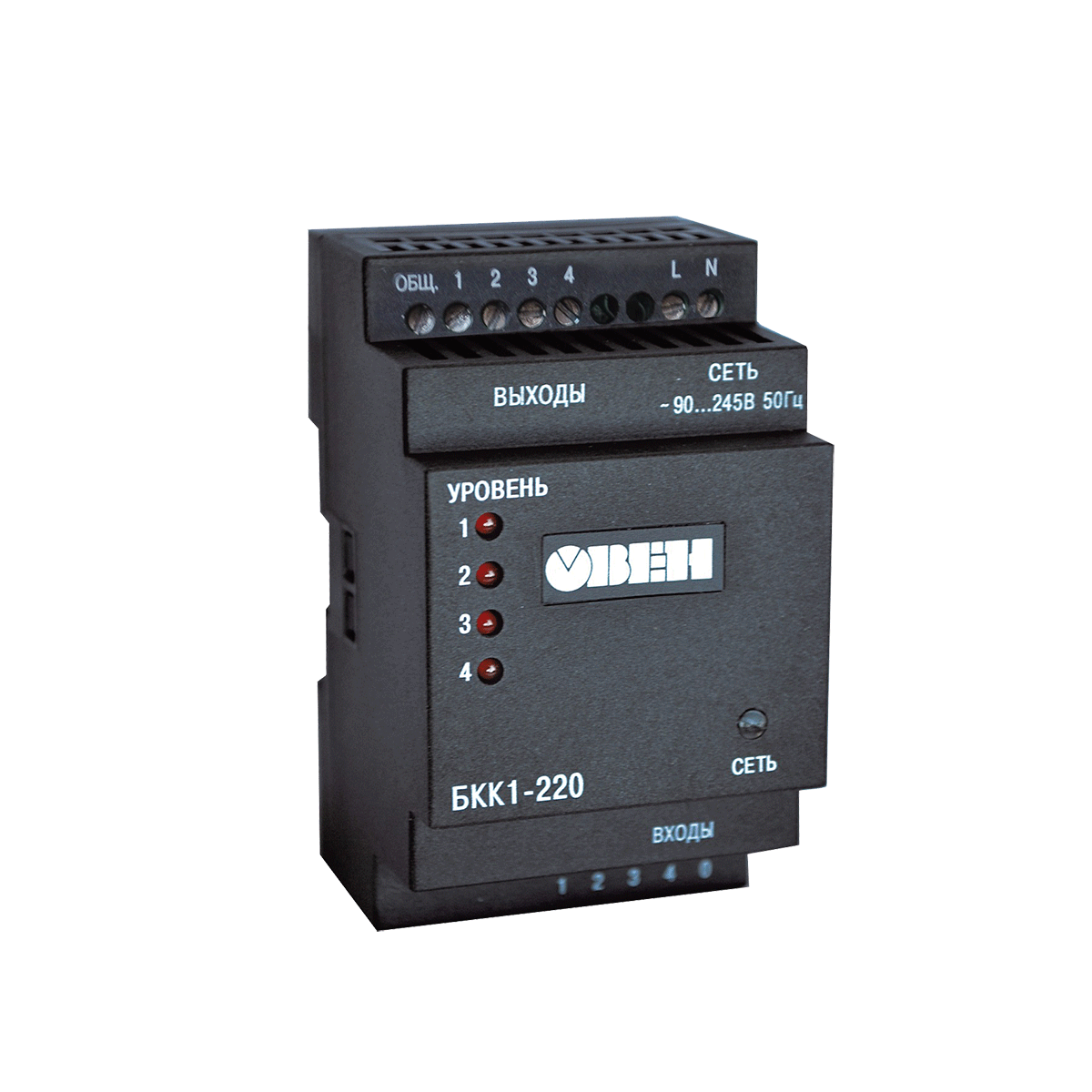

БКК1 4-уровневый сигнализатор жидкости на DIN рейку

Описание

Предназначен для отслеживания четырех уровней жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей).

Прибор выпускается в корпусе с креплением на DIN-рейку типа Д3.

Функциональные возможности

  • Четыре независимых канала контроля уровня жидкости в резервуаре.
  • Повышенная помехоустойчивость и надежность благодаря использованию цифровой схемотехники.
  • Исполнение на DIN-рейку (размещение внутри щита).
  • Два варианта питания: =24 В или ~220 В.
  • Работа с кондуктометрическими и поплавковыми сигнализаторами уровня.
  • Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической и др.
  • Простая настройка без демонтажа прибора.
  • Технические характеристики

    Характеристика БКК1-24 БКК1-220
    Напряжение питания прибора 14…36 В пост. тока
    (номинальное 24 В)
    90…264 В 47…63 Гц
    (номинальное 220 В)
    Потребляемая мощность не более 1 Вт не более 4 ВА
    Количество каналов контроля уровня 4
    Типы подключаемых датчиков Кондуктометрические, поплавковые
    Напряжение питания датчиков уровня не более 5 В переменного тока частотой от 1,5 до 2,5 Гц
    Тип дискретного выхода 4 транзисторных двунаправленных ключа 4 э/м реле, нормально разомкнутый контакт
    Допустимая нагрузка выхода не более 50 мА при напряжении не более 50 В DC 2 А перем. тока 240 В
    Тип корпуса на DIN-рейку 35 мм Д3
    Габаритные размеры корпуса 54×95×57 мм
    Степень защиты корпуса IP20
    Температура окружающего воздуха –25…+70 °С –10…+50 °С
    Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) не более 80 %
    Атмосферное давление 84…106,7 кПа

    Функциональная схема прибора

    Функциональная схема БКК1

    Кондуктометрические датчики уровня жидкости

    Контроль уровня осуществляется при помощи 5-ти электродного кондуктометрического датчика, четыре сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3, уровень 4 – и подключаются ко входам прибора 1–4. Питание датчика уровня осуществляется переменным напряжением.

    Четыре канала контроля уровня

    Датчик уровня подключается к входным фильтрам низких частот (ФНЧ1…ФНЧ4). Далее через коммутационное устройство (КУ) сигнал поступает на аналого-цифровой преобразователь (АЦП). В устройстве сравнения (УС) происходит сравнение уровня оцифрованного сигнала датчика со значением уставки опорного напряжения (ОН). Значение уставки опорного напряжения выбирается DIP-переключателем установки порога срабатывания. Устройство управления (УУ) выполняет функцию выбора канала измерения датчика уровня и управления соответствующим выходным ключом (Ключ 1…Ключ 4). Срабатывание выходного ключа происходит при контакте соответствующего сигнального электрода с жидкостью, одновременно засвечивается соответствующий светодиод «Уровень».

    Выходные устройства (ключи)

    Для коммутации нагрузки и связи с внешними устройствами блок оснащен:

    • БКК1-24 – четырьмя гальванически развязанными транзисторными двунаправленными ключами;
    • БКК1-220 – четырьмя э/м реле.

    Пример временной диаграммы работы выходного ключа (реле)

    Пример временной диаграммы работы выходного ключа (реле) БКК1

    Выходное реле срабатывает при затоплении соответствующего электрода (переводится в состояние «включено»)

    Модификации

    Модификации ОВЕН БКК1

    БКК1Х

    Элементы управления

    Показания светодиодных индикаторов на лицевой панели

    СЕТЬ Наличие питания на приборе
    УРОВЕНЬ 1 Затопление электрода «Уровень 1»
    УРОВЕНЬ 2 Затопление электрода «Уровень 2»
    УРОВЕНЬ 3 Затопление электрода «Уровень 3»
    УРОВЕНЬ 4 Затопление электрода «Уровень 4»

    Порог включения и отключения выходных элементов

    Порог включения и отключения выходных элементов определяется положением DIP-переключателей установки порога срабатывания

    Вид Порог включения выходных элементов Порог отключения выходных элементов
    1 Элементы управления < 900 Ом > 2,4 кОм
    2 Элементы управления < 9 кОм > 24 кОм
    3 Элементы управления < 90 кОм > 240 кОм
    4 Элементы управления < 430 кОм > 850 кОм

    Примечание: «Белые квадраты» — положение переключателей.

    Схемы подключения

    Схема подключения БКК1-24
    Схема подключения БКК1-220
