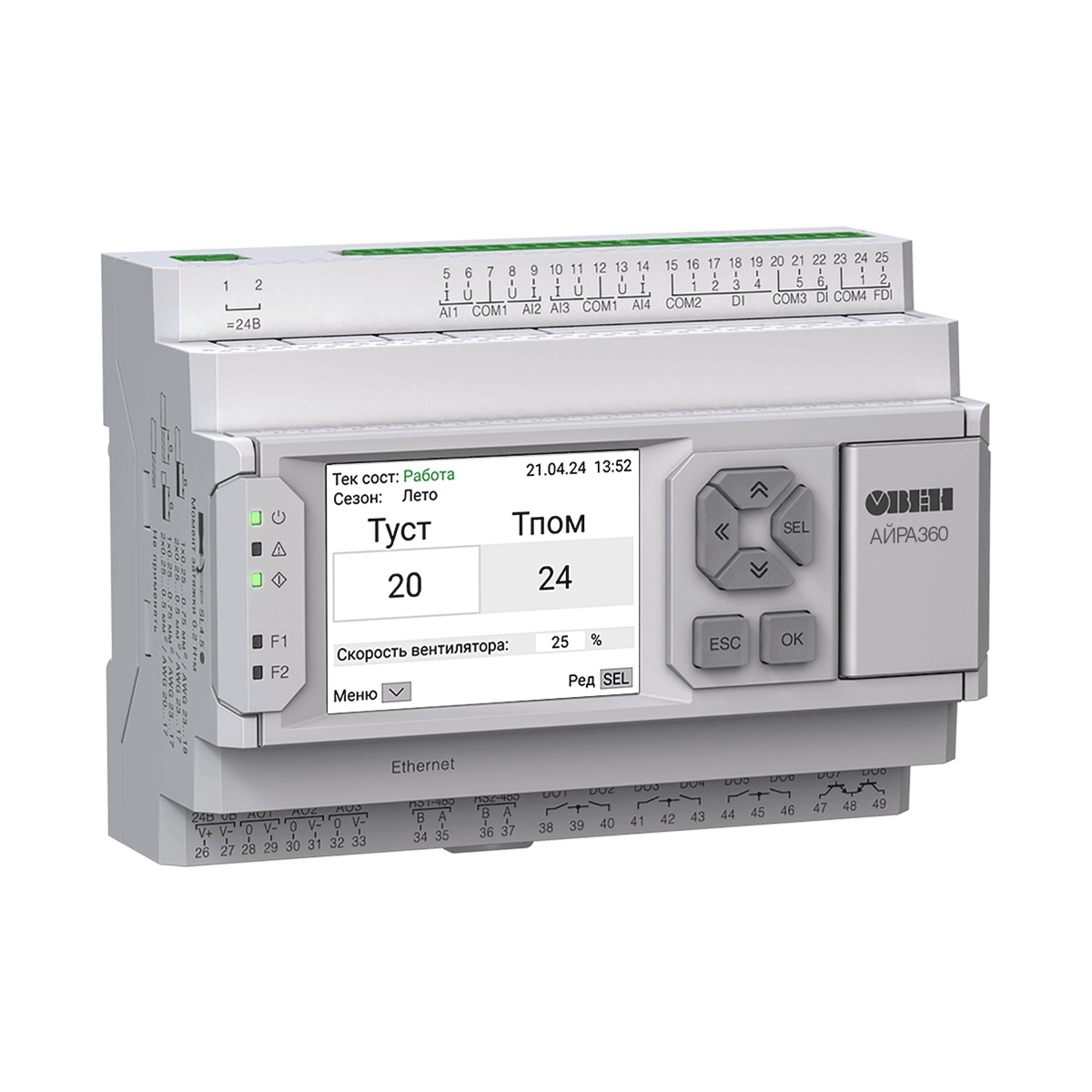

АЙРА360 конфигурируемый контроллер вентиляции

Технические характеристики

Корпус
Габаритные размеры 123×90×57 мм

компактный корпус шириной 7 din со съемными клеммниками и быстрой заменой батарейки
Степень защиты корпуса IP20
Тип дисплея и матрицы графический (IPS LCD)
Количество отображаемых цветов 65535
Диагональ 2,4“
Разрешение 320 × 240 пикселей
Поддерживаемые языки русский, английский
Кнопки 6 механических кнопок
Светодиоды 3 сервисных, 2 пользовательских
Общие сведения
Средний срок службы 8 лет
Питание 24 В
Работа при температуре -20 … + 55 ⁰С
Диапазон переменного питания ~20…27 В (номинальное ~24 В, при 50 Гц)
Диапазон постоянного напряжения питания =20…36 В (номинальное =24 В)
Минимальное время цикла 1 мс
Часы реального времени Есть
Подключение модулей расширения ПРМ до 2 шт.

ПРМ-1

ПРМ-2
Подключение модулей расширения Мх110 до 5 шт.

МВ110-8Д

МВ110-8А

МУ110-16Р

МУ110-32Р

МУ110-6У
Конфигурирование OwenConfigurator
Интерфейсы конфигурирования microUSB, Ethernet
Дискретные входы DI
Количество 8
Подключаемые входные устройства коммутационные устройства: контакты кнопок, выключателей, герконов, реле и т.п.

датчики типа «сухой контакт»

датчики с выходом: push-pull, n-p-n, p-n-p
Номинальное напряжение питания =24 В
Гальваническая развязка групповая, по 4 входа
Электрическая прочности изоляции 510 В
Аналоговые входы AI
Количество 4
Тип измеряемых сигналов Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др.
Период обновления значений всех каналов, не более 1 мс
Гальваническая развязка отсутствует
Дискретные выходы DO
Количество 8
Тип релейные нормально-разомкнутые (Р)

транзисторные ключи n-p-n-типа (КТ)
Допустимый ток нагрузки, не более
Релейные (Р) 5 А при напряжении не более 250 В переменного тока, cosφ > 0,95

3 А при напряжении не более 30 В постоянного тока
Транзиторные (КТ) 0,5 А при напряжении не более 40 В постоянного тока
Гальваническая развязка
Релейные (Р) индивидуальная
Транзиторные (КТ) отсутствует
Электрическая плотность изоляции
Релейные (Р) 2300 В
Транзиторные (КТ) —
Аналоговые выходы AO
Количество 3
Тип аналогового выхода универсальный: 4…20 А/0…10 В
Разрядность ЦАП 12 бит
Гальваническая развязка индивидуальная
Электрическая прочность изоляции 510 В
Коммуникационные интерфейсы
Ethernet
Количество портов 1
Поддерживаемые протоколы Modbus TCP
Режим работы Master/Slave
RS-485
Количество портов 2
Поддерживаемые протоколы Modbus RTU/ASCII
Режим работы Master/Slave
Micro USB
Количество портов 1

Габаритные размеры

Габаритные и установочные размеры ОВЕН АЙРА360

Документация и ПО

Документация
Руководство по эксплуатации АЙРА360 pdf 16.15 MB
Сертификаты
Декларация о соответствии на АЙРА360 zip 46.88 kB
ПО
Owen Configurator v1.30.148.0 zip 193.68 MB

Описание

АЙРА360 – современный конфигурируемый контроллер с питанием 24 В для управления приточными и приточно-вытяжными вентиляционными установками любого типа.

Состав вентустановки конфигурируется с помощью пошагового Мастера настройки. Задайте общие параметры: тип вентиляционной системы, контроль фильтра, используемые датчики температуры и др. Выберите элементы установки: нагреватели, охладители, рекуператоры, увлажнители, наличие догрева, рециркуляции, воздушных клапанов и других компонентов. В результате получите готовую конфигурацию с полной спецификацией приборов и распиновкой управляющих сигналов.

Интуитивный интерфейс обеспечивает удобство эксплуатации пользователям любого уровня подготовки. На цветном графическом дисплее 2,4″ отображается состояние системы, управление осуществляется с помощью механических кнопок на корпусе контроллера.

Контроллер АЙРА360 регулирует основные параметры воздушной среды: температуру, влажность и скорость потока воздуха. Он идеально подходит для жилых, коммерческих и промышленных объектов благодаря возможности настройки индивидуальных сценариев эксплуатации по графику.

Технические характеристики и возможности

  • Управление всеми элементами вентиляционной установки
  • Конфигурирование алгоритма управления за несколько шагов через мастера настройки
  • Мониторинг оперативных параметров, состояния системы, аварийных ситуаций
  • Поддержка датчиков: термопары, термосопротивления, РТС, NTC, 4…20 мА, 0…10 B, 0…300 кОм
  • Поддержка модулей расширения для увеличения функциональности: ПРМ и Мх110
  • 8 × DI, 4 × AI, 8 × DO реле, 3 × AO напряжение
  • 2 × RS-485 с открытой картой регистра, 1 × Ethernet

Основные преимущества

Один контроллер для большинства типовых систем вентиляции
работа с водяными, электрическими и фреоновыми нагревателями и охладителями, а также модулями рекуперации, рециркуляции и увлажнения.
Без программирования
все функции уже реализованы в прошивке. Пошаговый Мастер настройки и интуитивное меню позволяют ввести установку в эксплуатацию в течение часа.
Надежность
система самодиагностики: контроль состояния всех подключенных устройств и автоматический переход в безопасный режим при сбоях. Аппаратная часть выполнена в промышленном исполнении и рассчитана на длительную работу в сложных условиях.
Экономия энергии и защита оборудования
интеллектуальные алгоритмы оптимизируют работу вентиляторов и нагревателей, снижая энергопотребление и продлевая срок службы оборудования. Поддержка управления с помощью частотного преобразователя обеспечивает равномерный износ и плавный запуск вентиляторов.
Диспетчеризация и удаленный контроль
интерфейсы RS-485 и Ethernet для интеграции в SCADA-системы, OPC-серверы и другие решения диспетчеризации. Благодаря встроенному Ethernet-порту контроллер напрямую подключается к облачному сервису OwenCloud без шлюза и модулей.
Расширение функционала системы
поддержка модулей расширения для подключения дополнительных входов и выходов. Конфигурация оборудования задается с ПК через Owen Configurator и может быть быстро изменена при модернизации системы.
Современный интерфейс
цветной графический дисплей 320×240 пикселей с удобным управлением и визуализацией режимов работы. Отображение текущих параметров, аварий и состояния системы в реальном времени.
Российское производство
разработка и производство полностью локализованы в России. Контроллер совместим с другими устройствами ОВЕН, имеет гарантию 2 года и полную техническую и сервисную поддержку.

Функциональные возможности

Основные функции
Управление системой вентиляции с погодозависимым регулированием.
Контроль и поддержание температуры воздуха в помещении и в приточном канале.
Поддержание заданной температуры обратной воды при работе с водяным калорифером нагрева.
Автоматическое определение сезона (зима/лето) по температуре наружного воздуха.
Управление всеми элементами системы: вентиляторами, нагревателями (водяными и электрическими), охладителями, заслонками, клапанами.
Контроль исправности подключенного оборудования и переход в аварийный режим при неисправности.
Вентиляторы
Возможность выбора режима работы: основной, резервный или отключенный.
Автоматическое переключение на резервный вентилятор при отказе основного.
Управление частотным преобразователем вентилятора по сигналу 0…10 В.
Поддержка управления скоростью вентилятора вручную или по расписанию (10–100 % производительности.
Нагрев и охлаждение
Поддержка работы с водяным и электрическим калориферами.
Регулирование мощности нагрева по ПИ-закону с защитой от частого включения ступеней.
Автоматическая продувка нагревателя при переходе в дежурный режим.
Работа с охладителями (фреоновыми или водяными) в режимах: плавное управление, двухступенчатое, одноступенчатое.
Рециркуляция и заслонки
Поддержка управления рециркуляцией по датчику температуры помещения или без него.
Гибкая логика работы в зависимости от наружной температуры и уставок притока.
Управление воздушными клапанами (ВК) с автоматическим переключением при аварии вентиляторов.
Безопасность и диагностика
Система защиты от перегрева, переохлаждения и обрыва датчиков.
Контроль состояния оборудования и сигнализация аварийных ситуаций.
Защита от неправильной конфигурации и некорректных уставок.
Возможность отображения аварийных сообщений на встроенном экране и в интерфейсе конфигуратора.
Дополнительные возможности
Поддержка подключения модулей расширения ПРМ-1, ПРМ-2, Мх110 для увеличения количества входов и выходов.
Питание 24 В, интерфейсы связи RS-485 (Modbus RTU) и Ethernet (Modbus TCP).
Благодаря наличию Ethernet на борту контроллера, устройство может подключаться напрямую к OwenCloud без необходимости применения дополнительного оборудования.
Встроенный цветной дисплей для настройки и визуализации параметров.
Работа в составе комплексных систем автоматики с другими устройствами ОВЕН.
