Описание
ОВЕН ТРМ32 – контроллер с готовым алгоритмом регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику, управляя запорно-регулирующим клапаном (КЗР).
Преимущества
Технические характеристики
| Параметр | Значение |
| Питание | |
| Диапазон напряжения питания | ~90 …242 В (номинальное напряжение 230 В) |
| Потребляемая мощность | не более 6 ВА |
| Гальваническая развязка | Есть |
| Сетевые возможности | |
| Интерфейс связи | RS-485 |
| Протокол связи | Modbus RTU/ASCII, ОВЕН |
| Скорость передачи данных | 9600, 14400, 19200, 38400, 57600, 115200 бит/сек |
| Конструкция | |
| Тип корпуса | Щ4, Щ7 |

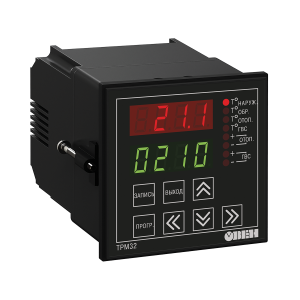

| Габаритные размеры Щ4 | 96×96×145 мм |

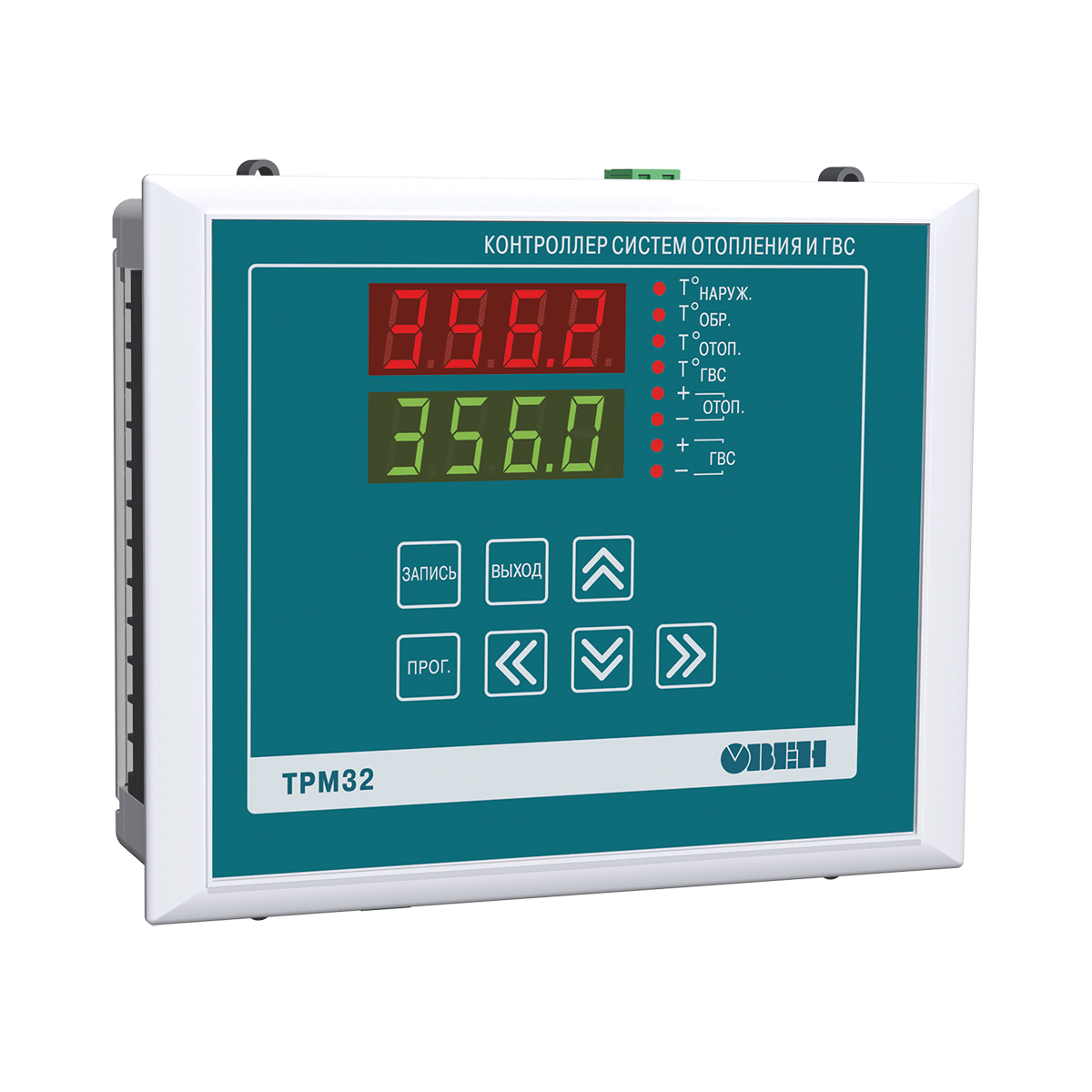

| Габаритные размеры Щ7 | 144×169×50,5 мм |
| Степень защиты лицевой панели | IP54 |
| Степень защиты корпуса | IP00 |
| Аналоговые входы | |
| Количество | 4 |
| Тип датчика | 50М, 100М, 50П, 100П, Pt100 |
| Разрешающая способность | 0,1 °С |
| Предел допускаемой основной приведенной погрешности контроля температуры (без учета погрешности датчиков) | ±0,5 % |
| Дискретные выходы | |
| Количество выходных устройств | 4 |
| Тип выходного устройства | Дискретный, релейные (нормально-разомкнутые контакты) |
| Гальваническая развязка | Индивидуальная |
| Допустимый ток нагрузки, не более | 4 А, при напряжении 230 В 50 Гц (cosϕ> 0,4) |
| Механический ресурс реле, не менее | 10 000 000 циклов |
| Электрический ресурс реле, не менее | 15 000 циклов |
Функциональная схема прибора
Схемы применения
| Тн – датчик температуры наружного воздуха Тпод – датчик температуры подающего трубопровода теплосети Тобр – датчик температуры обратного трубопровода теплосети Тгвс – датчик температуры контура ГВС |
Тотоп – датчик температуры контура отопления КЗР отоп – клапан запорно-регулирующий контура отопления КЗР гвс – клапан запорно-регулирующий контура ГВС ТО ГВС отоп – теплообменник контура ГВС и отопления |
Модификации
Функциональные возможности
Регулирование температуры в контурах отопления и горячего водоснабжения
ТРМ32 осуществляет поддержание температуры теплоносителя в контуре отопления и контуре ГВС. Регулирование температуры осуществляют два ПИД-регулятора. Первый ПИД-регулятор управляет КЗР отопления для поддержания температуры в контуре и защиты от превышения температуры обратного теплоносителя, за управление КЗР и регулирование температуры в контуре ГВС отвечает второй ПИД-регулятор.
Регулирование температуры в контуре отопления
Регулирование температуры в контуре отопления осуществляется по заданному пользователем отопительному графику. ТРМ32 по графику производит расчет текущей уставки в контуре. График отопления может быть задан относительно температуры наружного воздуха f(Tнаруж.) или температуры подачи теплосети f(Tпрям.) и строится по двум точкам.
Поддержание температуры в контуре отопления и защита от превышения температуры обратного теплоносителя осуществляются одним КЗР. Приоритет имеет контроль превышения температуры обратного теплоносителя.
Регулирование температуры в контуре горячего водоснабжения (ГВС)
Регулирование температуры в контуре ГВС выполняется по заданной пользователем уставке. С помощью управляющих воздействий на КЗР: «открыть» или «закрыть» – прибор изменяет положение клапана, поддерживая температуру в контуре по ПИД-закону.
Контроль температуры обратной воды, возвращаемой в теплосеть
Контроль температуры обратного теплоносителя в теплосети осуществляется по заданному пользователем графику. По графику рассчитывается максимально допустимое значение температуры (Тобр.max), превышение которого приводит к переводу прибора из режима поддержания температуры в контуре отопления в режим защиты от превышения температуры в обратном трубопроводе. Возвращение к режиму регулирования температуры контура отопления произойдет после снижения температуры обратного теплоносителя ниже (Тобр.max – Δ). Значение Δ задается пользователем. График может быть задан относительно температуры наружного воздуха f(Tнаруж.) или температуры подачи теплосети f(Tпрям.) и строится по двум точкам.
Поддержание температуры в контуре отопления и защита от превышения температуры в обратном трубопроводе осуществляются одним КЗР. Приоритет имеет контроль превышения температуры обратного теплоносителя.
Режимы экономии «День-Ночь»
ТРМ32 оснащен функцией экономии, которая ориентирует прибор на работу по оптимальной уставке в зависимости от времени суток. При переходе в режим «Ночь» отопительный график сдвигается на величину, указанную пользователем в настройках. Это позволяет работать прибору в ночное время на пониженной уставке и возвращаться к стандартному значению уставки в дневное время. Перевод прибора в режим экономии происходит при замыкании внешних контактов «День-Ночь». Переключать режим можно любым исполнительным устройством с «сухим» контактом, например, тумблер, переключатель или таймер.
Диспетчеризация
 |
Бесплатный облачный сервис OwenCloud позволяет следить за работой ТРМ32 на ИТП и ЦТП из любой точки мира, а также получать уведомления о нештатных ситуациях на телефон или почту. OwenCloud доступен как в браузере, так и в приложении на Android и iOS. А открытая карта регистров дает возможность включить прибор в удаленные системы диспетчеризации ИТП и ЦТП (SCADA – системы, OPC и т.д.) или организовать связь с панелью оператора или с СПК и ПЛК. |
Подключение ОВЕН ТРМ32 к OwenCloud, OPC и SCADA
Элементы управления
| Верхний 4-х разрядный цифровой индикатор | В режиме РАБОТА отображает значение температуры в канале контроля, выбранном пользователем: Тнаруж. (Тпрям.), Тобр., Тотоп.или Тгвс.
В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает номер программируемого параметра. |
| Нижний 4-х разрядный цифровой индикатор | В режиме РАБОТА отображает информационную заставку режима (Р—0 … Р—2), если выбран канал индикации Тнаруж., или значение соответствующей уставки, если выбран канал индикации Тобр., Тотоп. или Тгвс.
В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает значение программируемого параметра. |
| Светодиоды «Тoнаруж.», «Тoобр.», «Тoотоп.», «Тoгвс» | Постоянной засветкой сигнализируют о выбранном для индикации канале контроля, мигающей засветкой – об аварии датчиков. |
| Светодиоды «+», «–» отоп. и «+», «–» гвс | Cигнализируют о формировании сигналов управления запорно-регулирующими клапанами систем отопления и ГВС. |
Функции кнопок
 |
Кнопка предназначена для перехода в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим ПРОГРАММИРОВАНИЕ. |
 |
Кнопка предназначена для записи установленных значений программируемых параметров в память прибора. |
 |
Кнопка предназначена для возврата из режима ПРОГРАММИРОВАНИЕ в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим РАБОТА. |
 |
Кнопки позволяют в режиме РАБОТА переключать каналы индикации. |
 |
4 кнопки с изображением стрелок позволяют в режиме ПРОСМОТР выбирать нужные параметры, а в режиме ПРОГРАММИРОВАНИЕ изменять их значение. |
Схемы подключения
