Описание
Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030
Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до 300-400 °С.
Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:
- ТХА (К) – для ДТПК
- ТХК (L) – для ДТПL
Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):
- вероятность безотказной работы – не менее 0,95 за 16 000 час;
- средний срок службы – не менее 4 лет;
- гарантийный срок эксплуатации – 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.
Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для ДТПХхх4 – 200 °С.
Конструктивные исполнения датчиков
| Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L*, мм |
 |
014 | D = 5 мм | ДТПК, ДТПL латунь(-40…+300 °C) |
25 |
| 024 | D = 8 мм | ДТПК, ДТПL сталь 12Х18Н10Т(-40…+400 °С) |
30 | |
Накидная гайка |
034 | D = 5 мм
М = 8×1 мм** |
ДТПК, ДТПL
латунь (-40…+300 °С) |
25 |
| 044 | D = 8 мм
M = 12×1,5 мм** |
ДТПК, ДТПL
сталь 12Х18Н10Т (-40…+400 °С) |
30 | |
 |
054 | D = 6 мм
М = 16×1,5 мм** S = 22 мм, h = 9 мм |
60, 80, 100,
120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
|
|
| 064 | D = 8 мм
M = 20×1,5 мм** S = 27 мм, h = 8 мм |
|||
| 074 | D = 10 мм
M = 20×1,5 мм** S = 27 мм, h = 8 мм |
|||
 |
084 | D = 10 мм
M = 20×1,5 мм** S = 27 мм, h = 8 мм |
||
 |

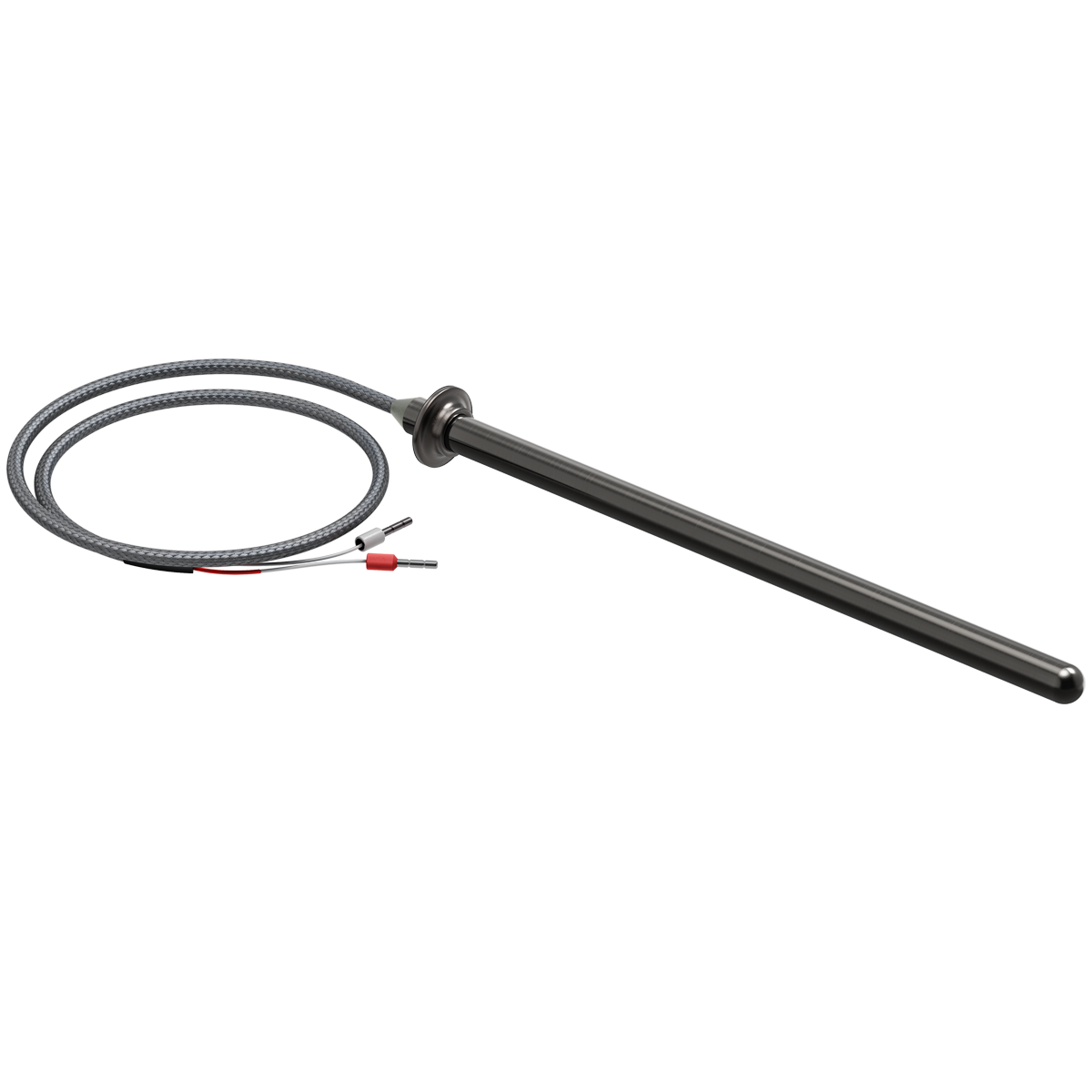

094 | D = 6 мм, D1 = 13 мм | ||
| 104 | D = 8 мм, D1 = 18 мм | |||
| 114 | D = 10 мм, D1 = 18 мм | |||
Подвижный штуцер |
124 | D = 6 мм
M = 16×1,5 мм** S = 17 мм |
10, 32, 40,
60, 80, 120, 160, 200, 250, 320, 400, 500
|
|
| 134 | D = 8 мм
M = 20×1,5 мм** S = 22 мм |
|||
| 144 | D = 10 мм
M = 20×1,5 мм** S = 22 мм |
|||
Подвижный штуцер |
154 | D = 10 мм
M = 20×1,5 мм** S = 22 мм |
||
 |
194 | D = 5 мм, D1 = 10 мм | 60, 80, 100,
120, 160, 200, 250, 320 |
|
Накидная гайка |
204 | M = 10×1 мм**
S = 14 мм |
ДТПК, ДТПL латунь(-40…+400 °С) |
40, 65 |
 |
534 | d = 4,5 мм
Под М4 |
ДТПК, ДТПL сталь 12Х18Н10Т (-40…+250 °C – c кабелем СФКЭ;-40…+300 °C – c кабелем ДКТ; −40…+400 °C
|
39 |
| 554 | d = 5,5 мм
Под М5 |
39 | ||
 |
564 | d = 6,4 мм
Под М6 D = 19 мм S = 0,5 мм |
58 | |
| 574 | d = 8,4 мм
Под М8 D =22 мм S=0,75 мм |
61 | ||
| 584 | d = 10,5 мм
Под М10 D = 26 мм S = 0,75 мм |
63 | ||
| 594 | d = 13 мм
Под М12 D = 30 мм S = 1,0 мм |
71 | ||
 |
644 | D = 4,5 мм
М = 6×1 мм S = 10 мм |
ДТПК, ДТПL сталь 12Х18Н10Т (-40…+300 °C – c кабелем ДКТ) |
13, 20, 30 |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
Примечания:
- С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144, 154.
- С кабельным выводом из СФКЭ изготавливаются:
- Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094.
- Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044.
- С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.
- Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.
Термопарные провода, поставляемые в качестве кабельного вывода совместно с ДТПХхх4
Кабель термопарный тип К (ХА), хромель-алюмель
| Конструктивное исполнение | Наименование | Описание | Температурный
диапазон |
Внешний диаметр
(толщина/ширина) |
1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком |
ДКТК011-0,5
ДКТК011-0,7 ДКТК011-1,2 |
Одножильный
Диаметр проводов: 0,5 мм/0,7 мм/1,2 мм (указывается при заказе) Изоляция нить К11С6 Красной термоусадочной трубкой помечен положительный электрод |
-40…+300 °С |
1,8/2,0 2,0/2,8 2,8/4,0 |
1 – термоэлектродная проволока 2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 7 – экран из медной луженной оловом проволоки |
Кабель СФКЭ ХА
2×0,5 |
Многожильный
С – изоляция из стекловолокна Ф – изоляция из фторопластовой пленки К – комбинированная изоляция и оболочка
Х – положительная жила, сплав хромель А – отрицательная жила, сплав алюмель
2 – количество жил 0, 5 – сечение жилы
Красный наконечник НШВИ установлен на положительный электрод. |
-60…+250 °С | 3,0/4,5 |
1 – термоэлектродная проволока 2- стеклонить 3 – слюда 4 – стеклонить 5 – экран из нержваеющей стали |
Кабель КТППЭ-ХА | Одножильный
Диаметр жил: 0,5 мм Красной термоусадочной трубкой помечен положительный электрод |
-50…+400 °С | 2,7/4,0 |
Кабель термопарный тип L (ХK), хромель-копель
| Конструктивное исполнение | Наименование | Описание | Температурный
диапазон |
Внешний диаметр
(толщина/ширина) |
|
1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком |
ДКТL011-0,5
ДКТL011-0,7 |
Одножильный
Диаметр проводов: 0,5 мм/0,7 мм/1,2 мм (указывается при заказе) Изоляция – нить К11С6 Красной термоусадочной трубкой помечен положительный электрод |
-40…+300 °С |
1,8/2,0 2,0/2,8 |
|
1 – термоэлектродная проволока 2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 7 – экран из медной луженной оловом проволоки |
Кабель СФКЭ ХК
2×0,5 |
Многожильный
С – изоляция из стекловолокна Ф – изоляция из фторопластовой пленки К – комбинированная изоляция и оболочка
Х – положительная жила, сплав хромель К – отрицательная жила, сплав копель
2 – количество жил 0, 5 – сечение жилы
Красный наконечник НШВИ установлен на положительный электрод. |
-60…+250 °С | 3,0/4,5 |
|
1 – термоэлектродная проволока 2- стеклонить 3 – слюда 4 – стеклонить 5 – экран из нержваеющей стали |
Кабель КТППЭ-ХК | Одножильный
Диаметр жил: 0,5 мм Красной термоусадочной трубкой помечен положительный электрод |
-50…+400 °С | 2,7/4,0 |
Технические характеристики
|
Характеристика |
Значение |
|
|
ДТПКхх4 |
ДТПLхх4 |
|
| Номинальная статическая характеристика (НСХ) |
K (ХА) хромель-алюмель |
L (ХК) хромель-копель |
| Рабочий диапазон измеряемых температур |
-40…+250/+400 °С (в зависимости от конструктивного исполнения) |
|
| Условное давление |
0,16…0,4 МПа (в зависимости от конструктивного исполнения) |
|
| Класс допуска датчика |
2 |
|
| Исполнение рабочего спая термопары, относительно корпуса датчика |
изолированный неизолированный |
|
| Диаметр термоэлектродной проволоки, мм |
0,5; 0,7 |
|
| Показатель тепловой инерции, не более: | ||
| — с изолированным рабочим спаем |
20 с |
|
| — с неизолированным рабочим спаем | 10 с | |
| Количество рабочих термопар в изделии |
1 или 2 |
|
| Материал защитной арматуры |
латунь сталь 12Х18Н10Т |
|
| Степень защиты по ГОСТ 14254 |
IP54 |
|
Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %
| Тип термоэлектрического преобразователя | Номинальная статическая характеристика (НСХ) | Диаметр проволоки, мм | Температура эксплуатации, °С | Продолжительность эксплуатации, ч |
| ДТПК (ХА) | хромель – алюмель | 5,0; 3,2 | 800 | 10000 |
| 1000 | 2000 | |||
| 1200 | 100 | |||
| 1,5 | 800 | 10000 | ||
| 1000 | 1000 | |||
| 1100 | 200 | |||
| 1,2 | 800 | 10000 | ||
| 1000 | 500 | |||
| 1100 | 200 | |||
| 0,7 | 800 | 6000 | ||
| 1000 | 300 | |||
| 0,5 | 800 | 1000 | ||
| 1000 | 100 | |||
| 0,3; 0,2 | 600 | 10000 | ||
| 800 | 200 | |||
| ДТПL (ХК) | хромель – копель | 5,0; 3,2; 1,5 | 600 | 10000 |
| 800 | 1000 | |||
| 1,2; 0,7 | 600 | 10000 | ||
| 800 | 500 | |||
| 0,5 | 600 | 5000 | ||
| 0,3; 0,2 | 600 | 1000 |
Модификации
Пример обозначения при заказе: ОВЕН ДТПL054-00.60/1,5
Это означает, что к изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-копель» с диапазоном измерения температуры: -40…+400 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,5 мм, длиной монтажной части 60 мм, длиной кабельного вывода 1,5 м, в корпусе 054.
Конфигуратор для подбора датчиков (тестовый режим)
Диапазоны температур по моделям и НСХ:
- 014, 034
- -40…+300 К(ХА)
- -40…+300 L(ХК)
- 024, 044, 054, 064, 074, 084, 094, 104, 114, 124, 134, 144, 154
- -40…+400 К(ХА)
- -40…+400 L(ХК)
- 534, 554, 564, 574, 584, 594
- -40…+250 К(ХА)
- -40…+300 К(ХА)
- -40…+400 К(ХА)
- -40…+250 L(ХK)
- -40…+300 L(ХK)
- -40…+250 L(ХK)
- 644
- -40…+300 К(ХА)
- -40…+300 L(ХK)
014 |
L(ХК) К(ХА) | Без крепежа | ||
024 |
L(ХК) К(ХА) | Без крепежа | ||
034 |
L(ХК) К(ХА) | Штуцер подвижный | ||
044 |
L(ХК) К(ХА) | Штуцер подвижный | ||
054 |
L(ХК) К(ХА) | Штуцер приварной | ||
064 |
L(ХК) К(ХА) | Штуцер приварной | ||
074 |
L(ХК) К(ХА) | Штуцер приварной | ||
084 |
L(ХК) К(ХА) | Штуцер приварной | ||
094 |
L(ХК) К(ХА) | Без крепежа | ||
104 |
L(ХК) К(ХА) | Без крепежа | ||
114 |
L(ХК) К(ХА) | Без крепежа | ||
124 |
L(ХК) К(ХА) | Штуцер подпружиненный | ||
134 |
L(ХК) К(ХА) | Штуцер подпружиненный | ||
144 |
L(ХК) К(ХА) | Штуцер подпружиненный | ||
154 |
L(ХК) К(ХА) | Штуцер подпружиненный | ||
194 |
L(ХК) К(ХА) | Игольчатый | ||
204 |
L(ХК) К(ХА) | Накидная гайка | ||
534 |
L(ХК) К(ХА) | |||
554 |
L(ХК) К(ХА) | |||
564 |
L(ХК) К(ХА) | |||
574 |
L(ХК) К(ХА) | |||
584 |
L(ХК) К(ХА) | |||
594 |
L(ХК) К(ХА) | |||
644 |
L(ХК) К(ХА) | |||
Класс допуска и диапазон измерения преобразователей термоэлектрических ОВЕН ДТП
| НСХ | Класс допуска | Диапазон измерения | Пределы допускаемых отклонений ТЭДС от НСХ |
| К (ХА)
N(НН) |
2 | -40…+333 °C включ. | ± 2,5 °C |
| св. 333…+1300 °C | ± 0,0075t°C | ||
| 1 | -40…+375 °C включ. | ± 1,5 °C | |
| св. 375…+1300 °C | ± 0,004t°C | ||
| L (ХК) | 2 | -40…+360 °C включ. | ± 2,5 °C |
| св. 360…+600 °C | ± (0,700 + 0,005t) °C | ||
| J (ЖК) | 1 | -40…+375 °C включ. | ± 1,5 °C |
| св. 375…+750 °C | ± 0,004t°C | ||
| S(ПП) | 2 | 0…+600 °C включ. | 1,5 °C |
| св. 600…+1600 °C | 0,0025t°C | ||
| t – значение измеряемой температуры °C | |||
